相互反射からの波紋

問題

点群における波紋や波状パターンによって、物体の形状が歪んで見える。

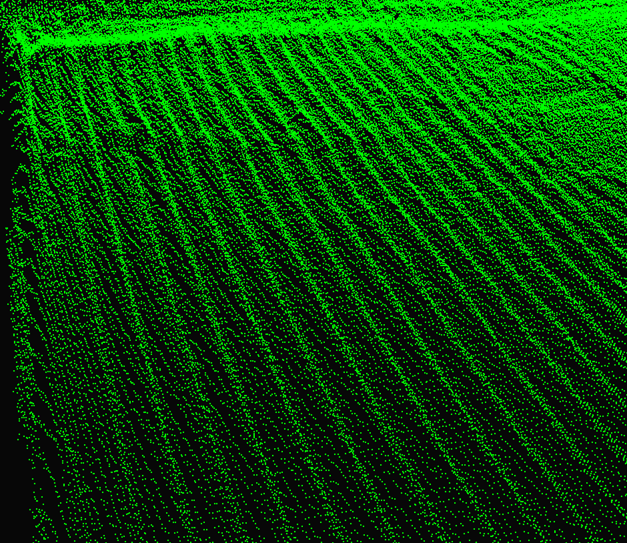

非常に光沢のあるゴミ箱の場合、ゴミ箱の壁面から底面や内部の物体への光の反射によって、波紋が生じることがあります。 非常に光沢のあるゴミ箱の場合、ゴミ箱の壁面から底面や内部の物体への光の反射によって、波紋が生じることがあります。

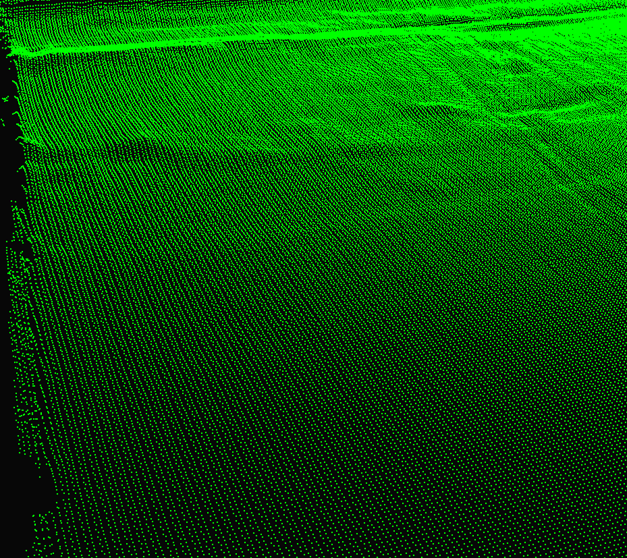

ビン底面の波紋はガウスフィルターによって抑制されます(この場合はシグマ値 2 が使用されます)。 ビン底面の波紋はガウスフィルターによって抑制されます(この場合はシグマ値 2 が使用されます)。

考えられる原因

相互反映

Zivid カメラのプロジェクター光は、ワークピースに直接反射してカメラに戻るように設計されています。しかし、光は光沢のあるビン壁や近くの物体にも反射し、直接信号に干渉する追加の反射光が発生します。この現象は相互反射と呼ばれ、点群に波紋やうねりが生じる原因となります。

周囲光干渉

点群の波紋は、周囲の光の干渉によっても発生する可能性があります。その対処方法については 周囲光の干渉による波紋 。

潜在的な解決策

  1. 問題点を特定する

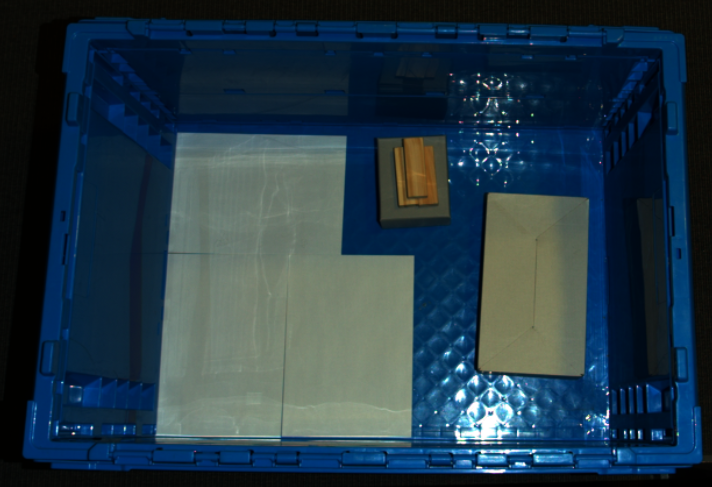

    2D 画像を調べて、特に光沢のあるゴミ箱の壁から物体への光の反射の兆候を探してください。例えば、下の画像では、ゴミ箱の壁からゴミ箱の床にある封筒に光がはっきりと反射しています。このような相互反射によって波紋効果が生じます。左上の画像を参照してください。

    ../../_images/ripple-suppression-shiny-bin.png
  2. 適切な画像処理エンジンを選択してください

    • Stripe Engine 、 Sage Engine 、または Omni Engine : これらのエンジンは自然にリップル効果を低減するため、さらなる抑制は必要ない場合があります。

    • Phase Engine : 速度が優先される場合はこのエンジンを使用しますが、リップルが発生しやすくなります。抑制するには、次の手順に従ってください。

  3. スムージングフィルターを調整する

    • Noise Filter Suppression : このフィルターを有効にし、このページ上部の波紋抑制画像に示されているように、波紋が除去されるか軽減されるかを確認してください。

    • Gaussian Smoothing : リップルが残る場合は、リップルが除去されるか十分に減少するまで、 sigma 値を徐々に増やしてください。

  4. オブジェクトの形状への影響を評価する

    フィルタリングを適用した後、平滑化がシーンのエッジや形状にどのような影響を与えたかを注意深く評価してください。以下の図は、このシナリオにおける平滑化の効果を示しています。

    • アプリケーションでオブジェクトが破損せず、認識可能な状態を維持するようにしてください。たとえば、ピックポーズを判定するアルゴリズムや CAD ベースのマッチングを実行するアルゴリズムは、明確なエッジと正確な形状に依存します。スムージングによってエッジが歪んだり、形状が過度に変形したりする場合は、ガウスフィルタ sigma するか、ノイズフィルタ Suppression オフにしてバランスを調整してください。

    • このフィルターは、光沢のある金属製の円筒など、コントラストの歪みアーティファクトが発生しやすい高コントラストの物体の形状を維持するために不可欠です このような場合は、フィルターを有効にしてください。コントラストの の問題がないシーンでは、不要なスムージングを最小限に抑えるために、このフィルターを無効にしてください。

上面と隣接面の両方にデータポイントが存在するエッジの例。 上面と隣接面の両方にデータポイントが存在するエッジの例。
ガウスフィルターをリップル抑制に使用すると、このタイプのエッジは滑らかになります。 ガウスフィルターをリップル抑制に使用すると、このタイプのエッジは滑らかになります。
ガウスフィルターとコントラスト歪みフィルターを組み合わせると、エッジがより滑らかになる。 ガウスフィルターとコントラスト歪みフィルターを組み合わせると、エッジがより滑らかになる。

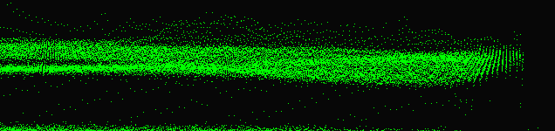

プロジェクターに対する位置関係により、上面にのみデータポイントが存在するエッジの例。 プロジェクターに対する位置関係により、上面にのみデータポイントが存在するエッジの例。
ガウスフィルターをリップル抑制に用いると、このタイプのエッジは最小限しか平滑化されない。 ガウスフィルターをリップル抑制に用いると、このタイプのエッジは最小限しか平滑化されない。
