カメラが落下または衝撃を受けた

問題

お使いの Zivid カメラが落下したり、ぶつけたり、その他の物理的な衝撃を受けたため、安全に使用できるかどうか不明な場合。以下のような症状が現れることがあります。

  • ピック失敗

  • 点群の品質が急激に低下する

  • 信号対雑音比 (SNR) の顕著な低下

  • あるいは単に、カメラの工場出荷時のキャリブレーションが依然として信頼できるかどうかについての不確実性

潜在的な原因

強い落下や衝撃は、次のような影響を与える可能性があります。

  • レンズ、プロジェクター、カバー、またはコネクタを損傷する。

  • カメラ内部の光学系をずらすと、寸法精度と点群の品質が低下します。

  • カメラ本体を損傷することなく、カメラをマウントから緩めて、手と目のジオメトリを調整します。

軽い落下や衝撃(例えば、ロボットが治具に接触した場合など)であれば、通常はロボット本体またはカメラマウントのみに影響し、カメラの内部キャリブレーションには影響しません。しかし、不運な角度で硬い表面に落下した場合は、カメラを Zivid 社に返送する必要が生じる可能性が高くなります。

潜在的な解決策

以下の手順を順番に実行してください。手順を完了できない場合は、Zivid カスタマーサクセス にエスカレーションして 。

1. 目視検査

カメラに目に見える損傷がないか確認してください。

  • レンズカバーのガラスまたはハウジングにひび割れがある。

  • カメラを振った際に、部品が緩んでいたり、カタカタ音がしたりする。

  • コネクタが曲がっていたり、破損していたり​​する。

  • 取り付けネジが緩んでいます。

光学系に目に見える損傷がある場合、または部品が緩んでいる音が聞こえる場合は、 :ref:` Zivid カスタマー サクセス<escalate-to-zivid-support-drop>` にエスカレーションしてください。

Tip

  • コネクタを保護するために、カメラをロボットに取り付ける際は、 ストレインリリーフ を使用してください。

  • 予期しない事故から保護するために、Zivid 2+ および Zivid 2 カメラには 保護ハウジング を使用してください。

  • ネジの緩みを防ぐためのさらなる安全対策として、ロックタイト(紫または青)とノードロックワッシャーを使用してください。通常の平ワッシャーでは振動対策にはなりません。

2. ウォームアップしてインフィールド補正を実行する

Infield Correction は、カメラの内部キャリブレーションがまだ有効かどうかを確認するための主要な自己チェック機能です。頻繁に操作されたカメラは、まさにインフィールド補正が想定している状況です。

  1. 測定前にカメラ :doc:` </camera/academy/camera/warmup>` アップさせてください。

  2. Zivid キャリブレーションボードを使用して、 インフィールド検証 を実行します。

  3. 結果を解釈してください。

    • 真度誤差が datasheets で定義された許容範囲内に収まっている場合、カメラのキャリブレーションはまだ良好である可能性が高いです。特にカメラがマウント上で動いた場合は、ハンドアイを再確認してください。

    • 真度誤差は大きいものの、インフィールド補正が成功し、許容範囲内に戻ったため、カメラは復旧可能です。ハンドアイを再確認し、使用を再開してください。

    • インフィールド補正が失敗した場合、または補正後のカメラでも依然として不良な点群が生成された場合は、次のステップに進みます。

3. 既知の良質な捕獲物と比較する

事件発生前の参照キャプチャ(同じシーン、同じ設定の ZDF ファイル)がある場合は、両方を Zivid Studio で開き、比較してください。

  • 全体的なノイズ/SNR マップ。

  • 同じ表面への塗布。

  • 点群の形状(例えば、既知の平面)。

  • カラー画像の鮮明度とフォーカス。

SNR またはカバレッジの急激な低下は、現場での修復が困難な内部損傷を示しています。

4. 手と目のキャリブレーションを再確認する

マウントまたはロボットのみが影響を受けた場合(カメラ自体は正常に見える場合)、問題はカメラではなく、ハンドアイにある可能性が高いです。復旧手順については、 軽い衝突後、タッチテストが失敗(ロボットの位置決め精度が低い) 参照してください。

5. Zivid サポートにエスカレーションする

カメラが依然として劣化した点群を生成する場合は、 customersuccess@zivid.com に連絡し、以下の情報を含めてください。

  • 事故の簡単な説明(落下/衝撃の説明、直後に観察された症状)。

  • カメラのシリアル番号。

  • カメラの写真(カメラの 6 面それぞれから撮影した写真)。

  • マウントの写真(できれば複数の角度から、特にコネクタのある側面から撮影したもの)。

  • 診断 が有効になっている代表的なシーンの.zdf キャプチャ。

  • 最新のログファイル(ログファイルの場所については、 お問い合わせ を参照してください)。

  • 現地検証結果。

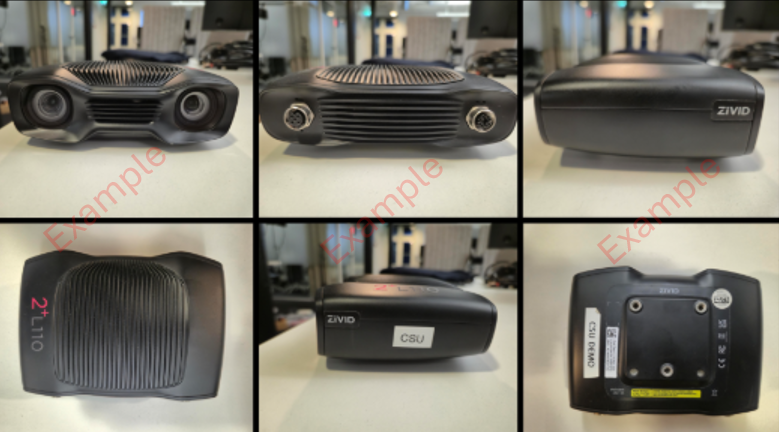

Zivid カメラを 6 面それぞれから撮影したサンプル写真

防止

落下は、回復するよりも予防する方が簡単です。取り付けに関するガイダンスについては ロボットの取り付けに関する機械的考慮事項 を、衝撃が発生しやすい環境向けに利用できる 保護ハウジング を参照してください。衝撃がロボットの衝突によって引き起こされた場合は、 Zivid Motion の導入をご検討ください。
