ユーザーガイド
To get started with a Zivid 3D color camera: unbox it, install the software, connect it, and capture your first point cloud in Zivid Studio. Follow the Quick Start Guide below for a fast overview of each step, or the Complete User Guide for the full instructions.
クイックスタートガイド
Zivid 3
Unbox
Zivid ボックスには次のものが入っています。
オプション/注文どおり:
- available in 5 m, 10 m, and 20 m.
- Power extension cable (M12-5 female, angled connector), available in 3 m.
- Ethernet (CAT-6A) cables (straight connector), available in 5 m, 10 m and 25 m.
- Ethernet (CAT-6A) extension cables (angled connector), available in 3 m.
- Mount of choice (Stationary Mount or On-Arm Mount).
すべてのアクセサリは ordered separately できます。
Install
要件
Windows 10 / 11 or Ubuntu 20.04 / 22.04 / 24.04 / 26.04
少なくとも 3 GB RAM を搭載した Intel または Nvidia GPU
ソフトウェアのインストール に記載されている手順に従います。

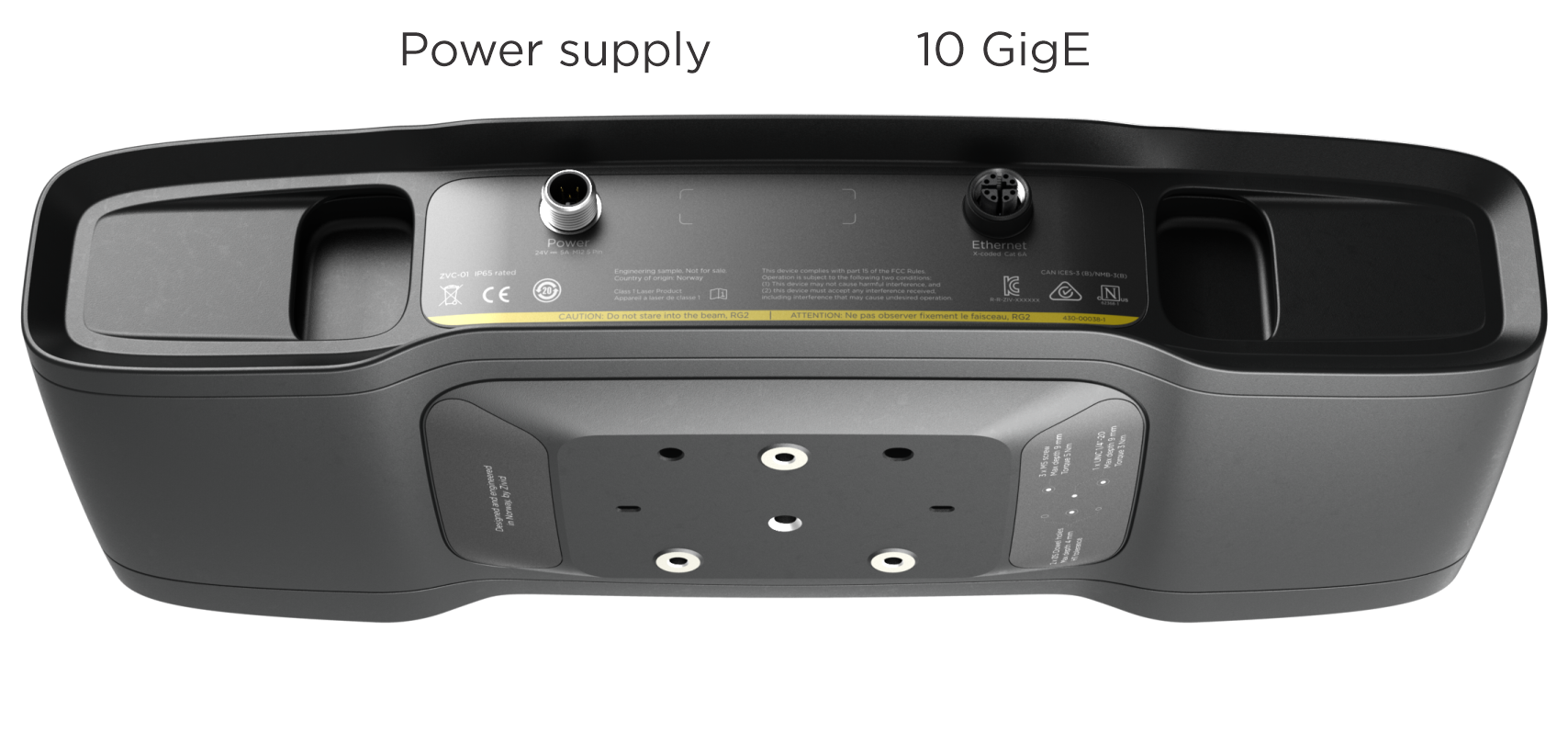

Connect
24 V 電源
10 GigE データケーブル
すべての接続がしっかりとねじ込まれていることを確認してください。
Configure your network to connect to the camera.
Capture

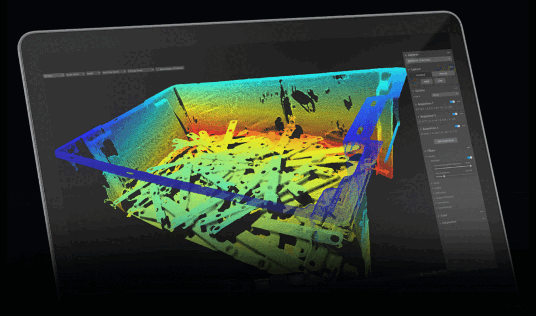

Zivid Studio provides an intuitive graphical user interface (GUI) so you can explore the features and capture high-definition 3D point clouds.

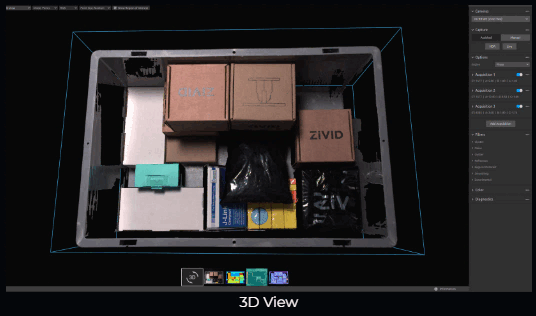

設定を制御し、次のビューから選択します。
点群
カラー画像
深度マップ
SNR マップ
ノーマルマップ
プリセットを選択し、 Capture をクリックしてキャプチャします。
チュートリアルについては Zivid Studio ガイド および カメラ を参照してください。
User Guide PDFs
Datasheet PDFs
Zivid 2+
Unbox
Zivid ボックスには次のものが入っています。
オプション/注文どおり:
- available in 5 m, 10 m, and 20 m.
- Power extension cable (M12-5 male, angled connector), available in 3 m.
- Ethernet (CAT-6A) cables (straight connector), available in 5 m, 10 m and 25 m.
- Ethernet (CAT-6A) extension cables (angled connector), available in 3 m.
- Calibration Board of choice (300 x 300 mm or 125 x 150 mm).
- Mount of choice (Stationary Mount or On-Arm Mount).
すべてのアクセサリは ordered separately できます。
Install
要件
Windows 10 / 11 or Ubuntu 20.04 / 22.04 / 24.04 / 26.04
少なくとも 3 GB RAM を搭載した Intel または Nvidia GPU
ソフトウェアのインストール に記載されている手順に従います。

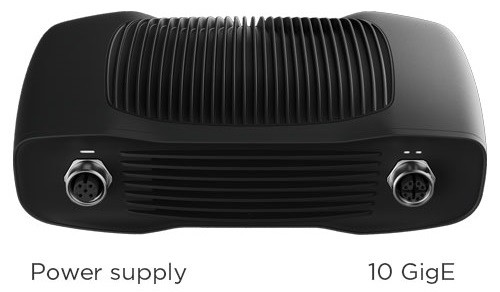

Connect
24 V 電源
10 GigE データケーブル
すべての接続がしっかりとねじ込まれていることを確認してください。
Configure your network to connect to the camera.
Capture
Zivid Studio provides an intuitive graphical user interface (GUI) so you can explore the features and capture high-definition 3D point clouds.
設定を制御し、次のビューから選択します。
点群
カラー画像
深度マップ
SNR マップ
ノーマルマップ
プリセットを選択し、 Capture をクリックしてキャプチャします。
チュートリアルについては Zivid Studio ガイド および カメラ を参照してください。
User Guide PDFs
Datasheet PDFs
Zivid 2
Unbox
Zivid ボックスには次のものが入っています。
オプション/注文どおり:
- available in 5 m, 10 m, and 20 m.
- Power extension cable (M12-5 male, angled connector), available in 3 m.
- Ethernet (CAT-6A) cables (straight connector), available in 5 m, 10 m and 25 m.
- Ethernet (CAT-6A) extension cables (angled connector), available in 3 m.
- Calibration Board of choice (300 x 300 mm or 125 x 150 mm).
- Mount of choice (Stationary Mount or On-Arm Mount).
すべてのアクセサリは ordered separately できます。
Install
要件
Windows 10 / 11 or Ubuntu 20.04 / 22.04 / 24.04 / 26.04
少なくとも 3 GB RAM を搭載した Intel または Nvidia GPU
ソフトウェアのインストール に記載されている手順に従います。
Connect
24 V 電源
10 GigE データケーブル
すべての接続がしっかりとねじ込まれていることを確認してください。
Configure your network to connect to the camera.
Capture
Zivid Studio provides an intuitive graphical user interface (GUI) so you can explore the features and capture high-definition 3D point clouds.
設定を制御し、次のビューから選択します。
点群
カラー画像
深度マップ
SNR マップ
ノーマルマップ
プリセットを選択し、 Capture をクリックしてキャプチャします。
チュートリアルについては Zivid Studio ガイド および カメラ を参照してください。
User Guide PDFs
Datasheet PDFs
完全なユーザーガイド
Version History
SDK |
変更点 |
|---|---|
2.17.0 |
Zivid 3 XL250 のサポートを追加しました。 |
2.14.0 |
Zivid 2+ MR130、LR110、および MR60 のサポートを追加しました。 |
2.12.0 |
Zivid One+ はサポート終了となり、サポートされなくなりました。 |
2.4.0 |
Multiple Zivid 2 camera support added. |
