手と目のキャリブレーション結果が不十分(キャリブレーションボードが緩んでいる、たるんでいる、または振動している)

問題

手と目のキャリブレーション結果は不十分(悪いかぎりぎり)で、以下のような組み合わせの中間のような状態です。

手と目の変形

手と目の残差

投影検証

タッチテスト

合理的

悪い

悪い

悪い

合理的

限界

貧しい

悪い

キャリブレーションボードが取得中に緩んでいる、たるんでいる、または振動していた場合は、固定したうえでハンドアイキャリブレーションを再実行してください(下記の 潜在的な解決策 を参照)。

手と目のキャリブレーション結果が不十分な例

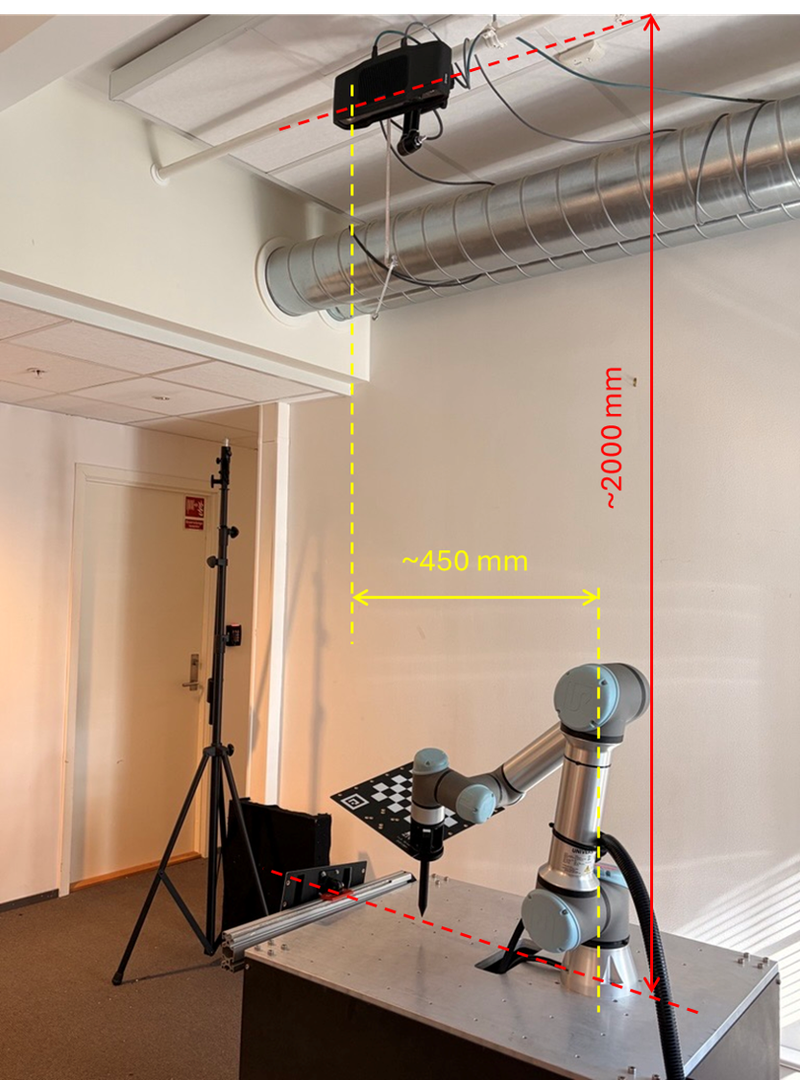

手と目の変換マトリックスは妥当であり、大まかな手動測定から予想される結果と一致しているように見える(下の表と画像を参照)。

手と目の変換マトリックス

0.01

1.00

0.02

-23.06

1.00

-0.01

0.06

440.37

0.06

0.02

-1.00

1969.85

0.00

0.00

0.00

1.00

../../_images/eye_to_hand_approximate_hand_eye_matrix.png

較正残差は予想よりもわずかに大きい。

残差

N(ポーズ)

回転平均度(°)

最大回転角度(°)

平均転位(mm)

最大トランスミッション値(mm)

16

0.24

0.79

0.68

1.48

小型ロボットの場合、残差はサブミリメートルの範囲になると予想されますが、大型ロボットの場合は、残差がミリメートルの範囲になることがあります。残差の回転成分については、サブ度の範囲になると予想されます。

完全残余
残差

ポーズ

回転角度(°)

翻訳(mm)

1

0.04

0.78

2

0.74

1.46

3

0.17

0.72

4

0.10

0.72

5

0.15

0.51

6

0.12

0.51

7

0.22

0.60

8

0.11

0.26

9

0.12

0.26

10

0.16

0.54

11

0.27

0.91

12

0.14

0.73

13

0.20

0.58

14

0.79

1.48

15

0.21

0.44

16

0.30

0.34

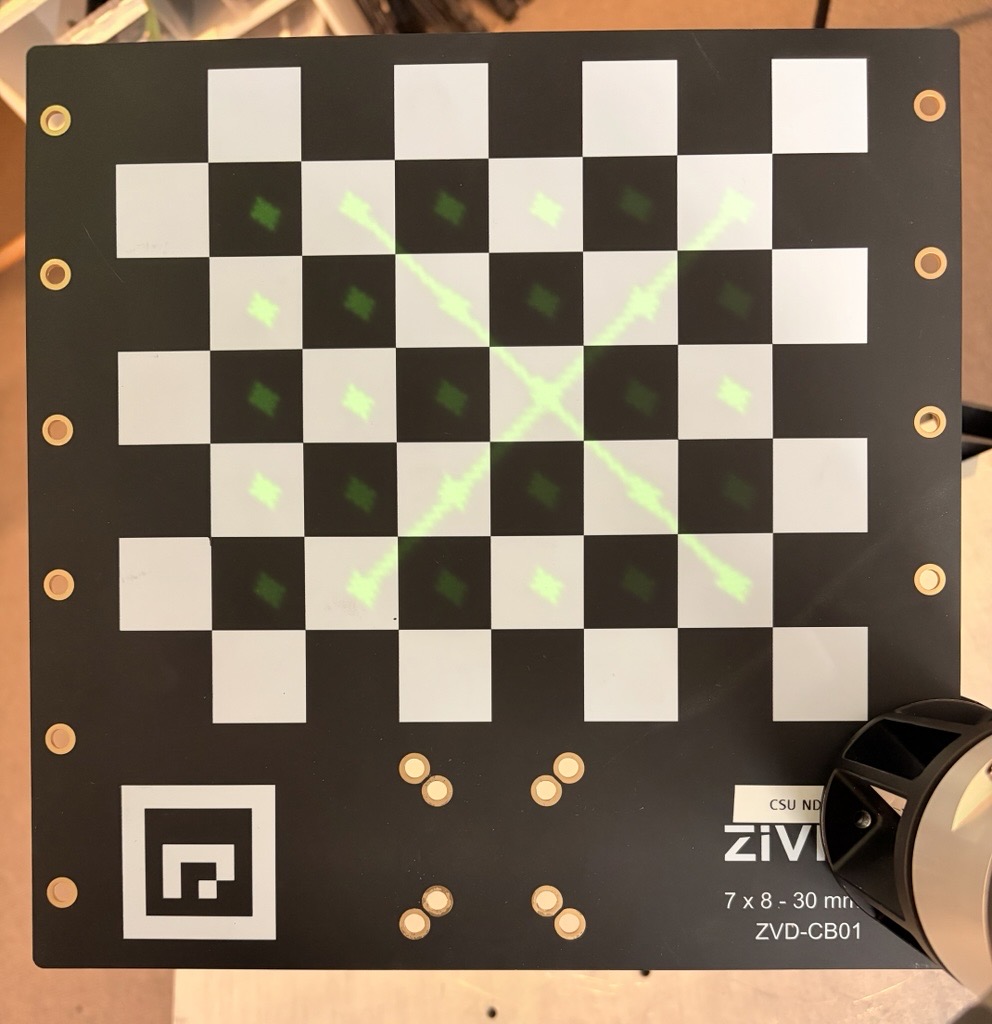

投影による検証は技術的には成功しますが、結果として生じる誤差は依然として許容できないほど大きいです。ハンドアイキャリブレーションが正しくない場合でも、投影検証の誤差は許容範囲内に見えることがあるため、合格した結果であっても慎重に扱ってください。

../../_images/projection_verification_poor_eth.jpg

タッチテストの結果は不十分です。例えば、タッチテストツールの先端が ArUco マーカーに届きません。

潜在的な原因

高い残差値が発生する一般的な原因は、ロボットフランジとキャリブレーションボードを接続するアーム取り付け構造、またはキャリブレーションボード自体のたわみや動きです。これにより、カメラがキャリブレーションボードを撮影している間もボードが振動したり、撮影時にわずかにずれたりする可能性があります。これらの要因はいずれも、ハンドアイキャリブレーション結果の精度に直接影響します。

これは次のような場合に発生する可能性があります。

  • ロボットの加速度が高すぎる

  • キャプチャ前の遅延時間が短すぎるため、キャリブレーションボードの振動が落ち着くのを待つことができません。

  • 校正ボードを保持するブラケットは 3D プリント製で、薄く、または剛性が不十分である。

  • ネジや留め具が適切に締められていない

  • ロボットの向きが変わると、マウントがたわんだり、曲がったり、ずれたりする。

データセット取得中に機械的な動きが生じると、キャリブレーションボードの姿勢がわずかに変化し、残差が直接的に増加します。

潜在的な解決策

  1. データセット取得中は、キャリブレーションボードが完全に静止していることを確認してください。

    • データセット取得中はロボットの加速度を低く保つ

    • ロボットが目標姿勢に到達してからキャプチャする前に十分な遅延を追加する

  2. ロボットフランジとキャリブレーションボード間の取り付け面が完全に剛性であることを確認してください。

    • 頑丈な金属製ブラケット、または他の高剛性素材を使用してください。

    • 3D プリントされた薄型または長い片持ち梁構造は避けてください。

    • すべてのネジ、アダプター、および延長プレートが完全に締め付けられていることを確認してください。

    • 必要に応じて、レバーアームを短くするか、マウントを補強してください。

  3. 同じデータセットを使用して、手と目のキャリブレーションを繰り返します。

  4. 手と目のキャリブレーション結果(変換、残差、投影)を確認します。

  5. (ハンドアイキャリブレーションの結果が良好な場合は) タッチテスト を実行します。

問題の再現(振動するキャリブレーションボード)

良質なデータセット

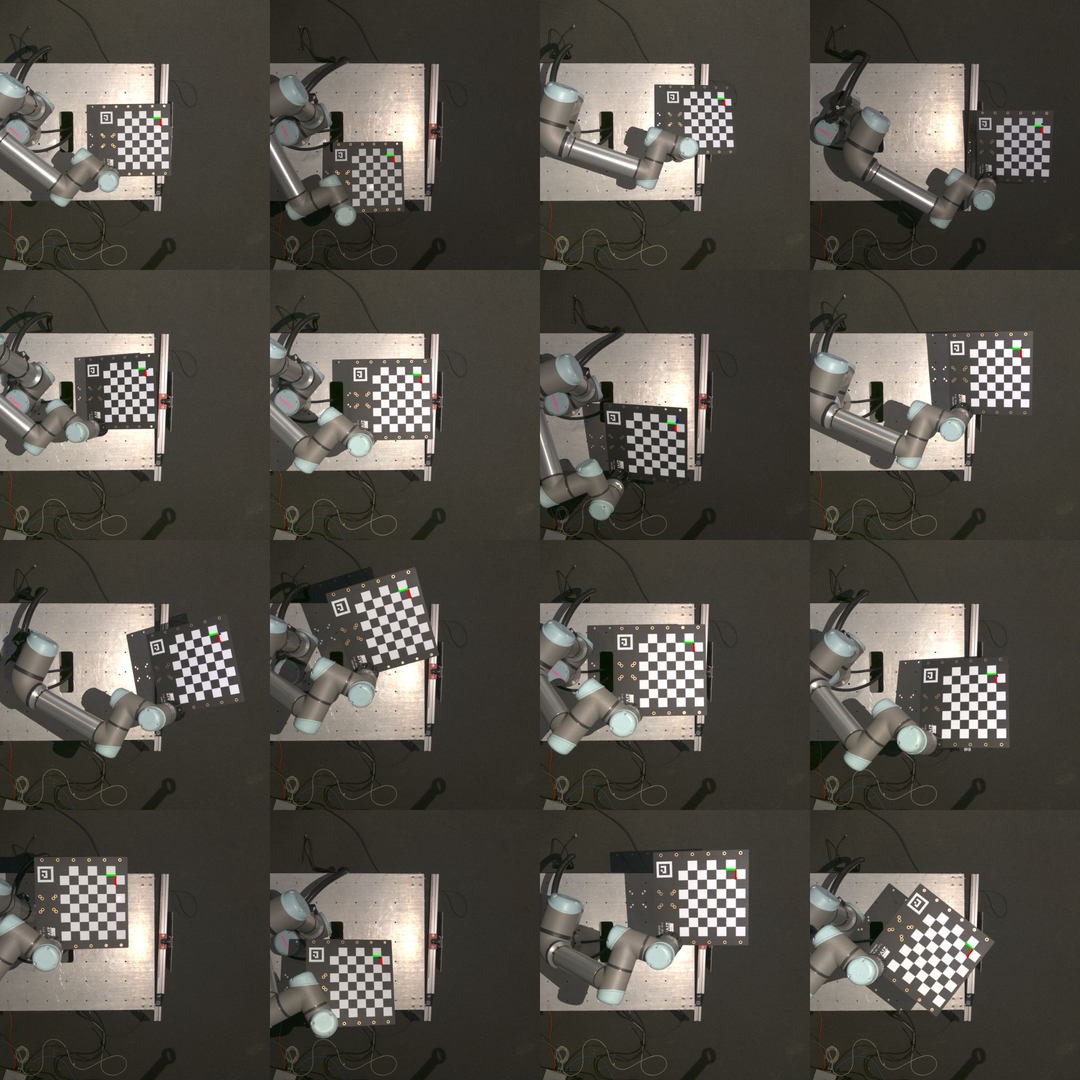

以下の画像に示すデータセットを用いて、手と目のキャリブレーションが正常に実行されました。

../../_images/hand-eye-calibration-eth-good-dataset.png

キャリブレーションの結果は以下のとおりです。

手と目の変換マトリックス

0.01

1.00

0.02

-24.28

1.00

-0.01

0.06

442.41

0.06

0.02

-1.00

1969.45

0.00

0.00

0.00

1.00

残差

N(ポーズ)

回転平均度(°)

最大回転角度(°)

平均転位(mm)

最大トランスミッション値(mm)

16

0.06

0.11

0.34

0.65

完全残余
残差

ポーズ

回転角度(°)

翻訳(mm)

1

0.03

0.56

2

0.06

0.65

3

0.11

0.34

4

0.06

0.08

5

0.05

0.64

6

0.03

0.06

7

0.07

0.36

8

0.06

0.18

9

0.07

0.14

10

0.04

0.19

11

0.05

0.29

12

0.09

0.34

13

0.06

0.21

14

0.07

0.33

15

0.06

0.46

16

0.06

0.62

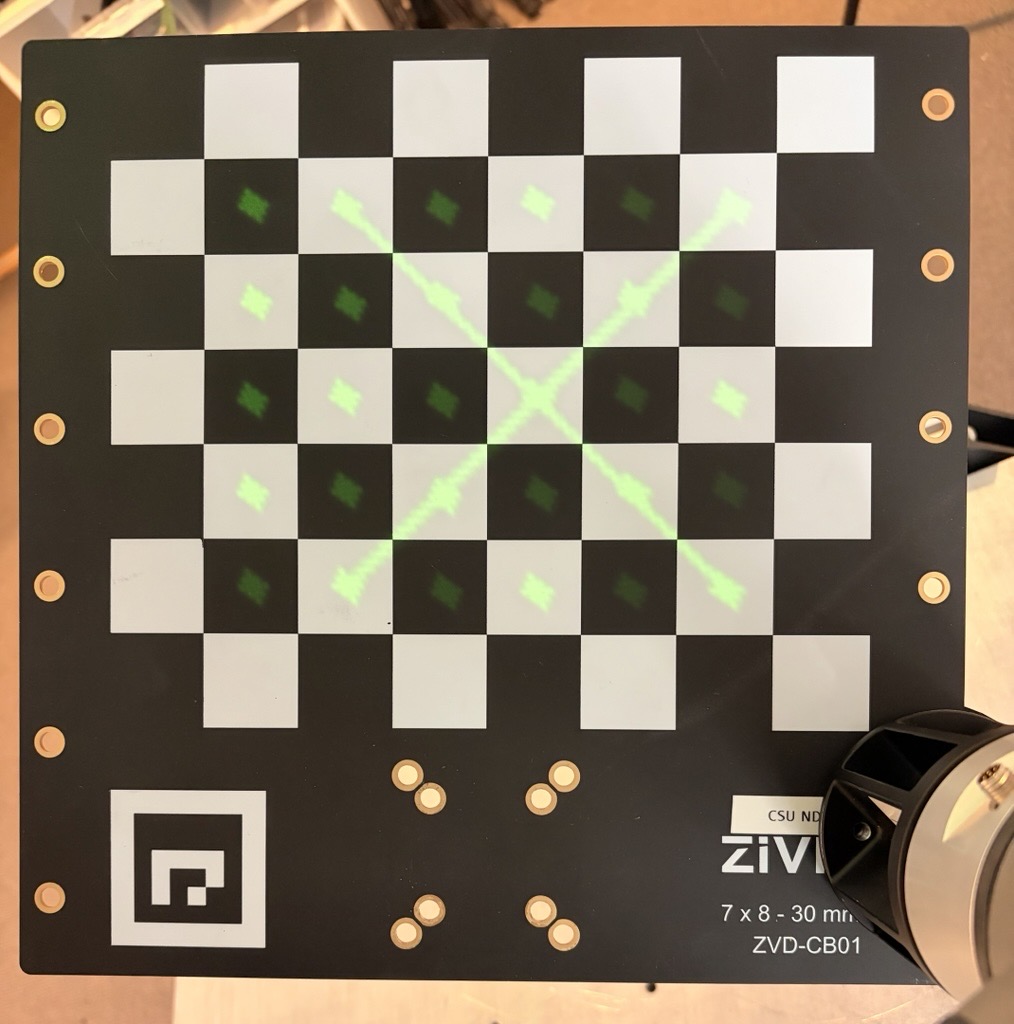

投影による検証は成功しました。

../../_images/projection_verification_good_eth.jpg

その後、手と目の協調性に関するキャリブレーションは、触覚テストによって検証された。

タッチテストは成功し、手と目のキャリブレーションが正しく正確であることが確認されました。

データセット不良(振動校正ボード)

ハンドアイキャリブレーションにも同じデータセットを使用しました。ただし、データセット取得中は、振動するキャリブレーションボードをシミュレートするために、ロボットの加速度を意図的に増加させました。また、振動するキャリブレーションボードの効果をさらにシミュレートするために、ロボットが目標姿勢に到達してからキャプチャを開始するまでの遅延時間も意図的に短縮しました。

キャリブレーションの結果は以下のとおりです。

手と目の変換マトリックス

0.01

1.00

0.02

-23.06

1.00

-0.01

0.06

440.37

0.06

0.02

-1.00

1969.85

0.00

0.00

0.00

1.00

残差

N(ポーズ)

回転平均度(°)

最大回転角度(°)

平均転位(mm)

最大トランスミッション値(mm)

16

0.24

0.79

0.68

1.48

完全残余
残差

ポーズ

回転角度(°)

翻訳(mm)

1

0.04

0.78

2

0.74

1.46

3

0.17

0.72

4

0.10

0.72

5

0.15

0.51

6

0.12

0.51

7

0.22

0.60

8

0.11

0.26

9

0.12

0.26

10

0.16

0.54

11

0.27

0.91

12

0.14

0.73

13

0.20

0.58

14

0.79

1.48

15

0.21

0.44

16

0.30

0.34

投影による検証は技術的には成功しましたが、結果として生じる誤差は依然として許容できないほど大きいものでした。ハンドアイキャリブレーションが正しくない場合でも、投影検証の誤差は許容範囲内に見えることがあるため、合格した結果であっても慎重に扱ってください。

../../_images/projection_verification_poor_eth.jpg

タッチテストの結果は不十分であった。タッチテストツールの先端が ArUco マーカーに到達しなかったためである。

比較

以下の表では、手と目のキャリブレーション行列(並進値)と手と目のキャリブレーション残差の結果を比較しています。

手と目の変換行列における並進値

データセット

X(mm)

Y(mm)

Z(mm)

良い(まだ)

-24.28

442.41

1969.45

悪い(振動する)

-23.06

440.37

1969.85

Δ(良い-悪い)

-1.22

2.04

-0.40

残差

データセット

N

回転平均度(°)

最大回転角度(°)

平均転位(mm)

最大トランスミッション値(mm)

良い(まだ)

16

0.06

0.11

0.34

0.65

悪い(振動する)

16

0.24

0.79

0.68

1.48
