2D エッジ検出が不十分

問題

2D エッジ検出に依存するマシンビジョンアルゴリズム(例えば、2D テンプレートマッチングやバーコードスキャンなど)は、性能が低い。

原因

低解像度

Zivid 2 カメラは 2.3 メガピクセルのイメージセンサーを搭載しています。この解像度では、2D テンプレートマッチングやバーコードスキャンなど、正確なエッジ検出や微細なディテールを必要とするアプリケーションには不十分な場合があります。

従来のデモザイキングアルゴリズム

Zivid 2 カメラ、および Zivid 2+ M130、M60、L110 カメラのデモザイキングアルゴリズムは、以下のような画像アーティファクトを引き起こす可能性があります。

  • RGB エイリアシング:黒と白の線などの高コントラストなエッジの間に、不要な緑色やピンク色のピクセルが現れる現象。

  • 誤った補間:ピクセルデータの解釈ミスにより、エッジの詳細が不正確になる可能性があります。

  • ファスナーによる影響:斜め線や曲線に沿って階段状の模様が現れ、端の品質がさらに低下します。

これらの要因が複合的に作用することで、特に高精度と鮮明な画像特徴が求められる用途において、マシンビジョンシステムの性能が制限される。

考えられる解決策

最良の結果を得るには、Zivid 2+ MR130、MR60、または LR110 カメラへのアップグレードをお勧めします。これらのモデルは RGB エイリアシングを排除し、最も鮮明で信頼性の高い 2D 画像品質を提供します。

Zivid 2+ にアップグレード

  1. 強化されたイメージセンサー:

    Zivid 2+ カメラは 5 メガピクセルのイメージセンサーを搭載しており、より細かいディテールを捉えることができます。画素数が多いほど、エッジなどの画像の特徴をより鮮明に描写できるため、精度が求められる用途において競争上の優位性を発揮します。

  2. デモザイキングアルゴリズムの改善:

    Zivid 2+ に搭載された新しいデモザイキングアルゴリズムにより、優れたエッジ表現と精細なディテールが実現しました。この改良により、アーティファクトが大幅に低減され、分析における画像の信頼性が向上します。

  3. RGB エイリアシングの除去:

    Zivid 2 カメラとは異なり、一部の Zivid 2+ カメラ(具体的には MR130、MR60、LR110)は RGB エイリアシングを回避するように設計されています。その結果、黒と白の線の間に不要な緑色やピンク色のピクセルが現れず、正確な色再現が実現します。

パフォーマンス比較:Zivid 2 vs. Zivid 2+

以下の画像は、改善点を示しています。

  • 左:Zivid 2

  • センター:Zivid 2+ M130

  • 右:Zivid 2+ MR130

すべての画像は 1.3 メートルの距離から撮影されています。

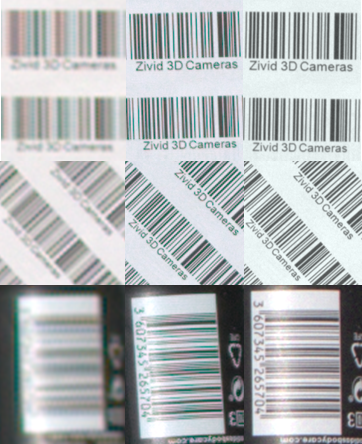

バーコードライン

  • Zivid 2: バーコードの線がぼやけて隣の線と混ざり合い、しばしば目立つジッパー効果が現れる。

  • Zivid 2+ M130:バーコードの線は大幅に鮮明になり、線と線の混ざり合いは軽減されていますが、線と線の間に RGB エイリアシングが目立ちます。

  • Zivid 2+ MR130:バーコードの線は非常に鮮明で、RGB エイリアシングも発生しません。白黒の階調も滑らかで正確です。

../../_images/2d_comparison_l100_m130_mr130_barcodes.png

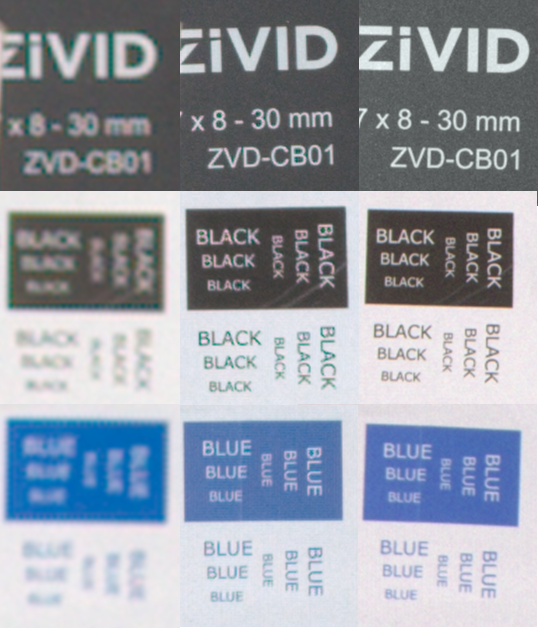

テキストの読みやすさ

  • Zivid 2:テキストがぼやけており、文字が読みにくい、または全く読めない。

  • Zivid 2+ M130:テキストはより鮮明になったが、エッジ部分に目立つ RGB エイリアシングが見られる。

  • Zivid 2+ MR130:テキストの輪郭はシャープで鮮明であり、RGB エイリアシングによるアーティファクトは見られません。

../../_images/2d_comparison_l100_m130_mr130_text.png

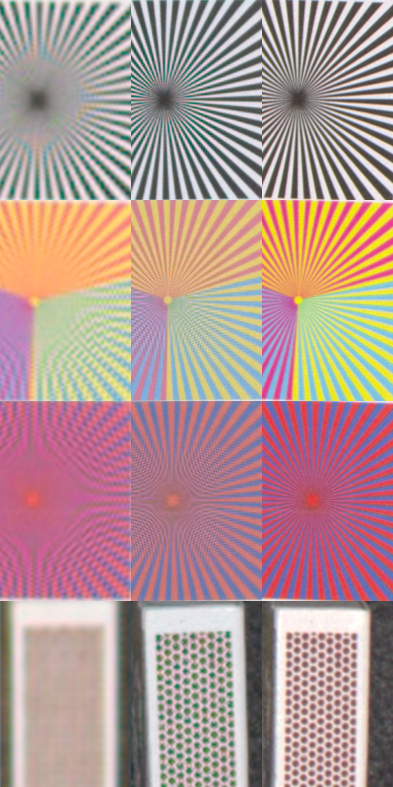

色のパターン

  • Zivid 2:カラーパターンがぼやけており、RGB エイリアシングアーティファクトによる歪みが頻繁に発生する。

  • Zivid 2+ M130:カラーパターンはより鮮明で、より良く保持されているが、依然として RGB エイリアシングの問題を抱えている。

  • Zivid 2+ MR130:最高の画質を実現し、鮮やかでアーティファクトのないカラー画像を保証します。

../../_images/2d_comparison_l100_m130_mr130_patterns.png
