ポイントクラウドのエッジ部分に、過度に平滑化された表面/角と「翼状」のアーティファクトが見られる。

問題

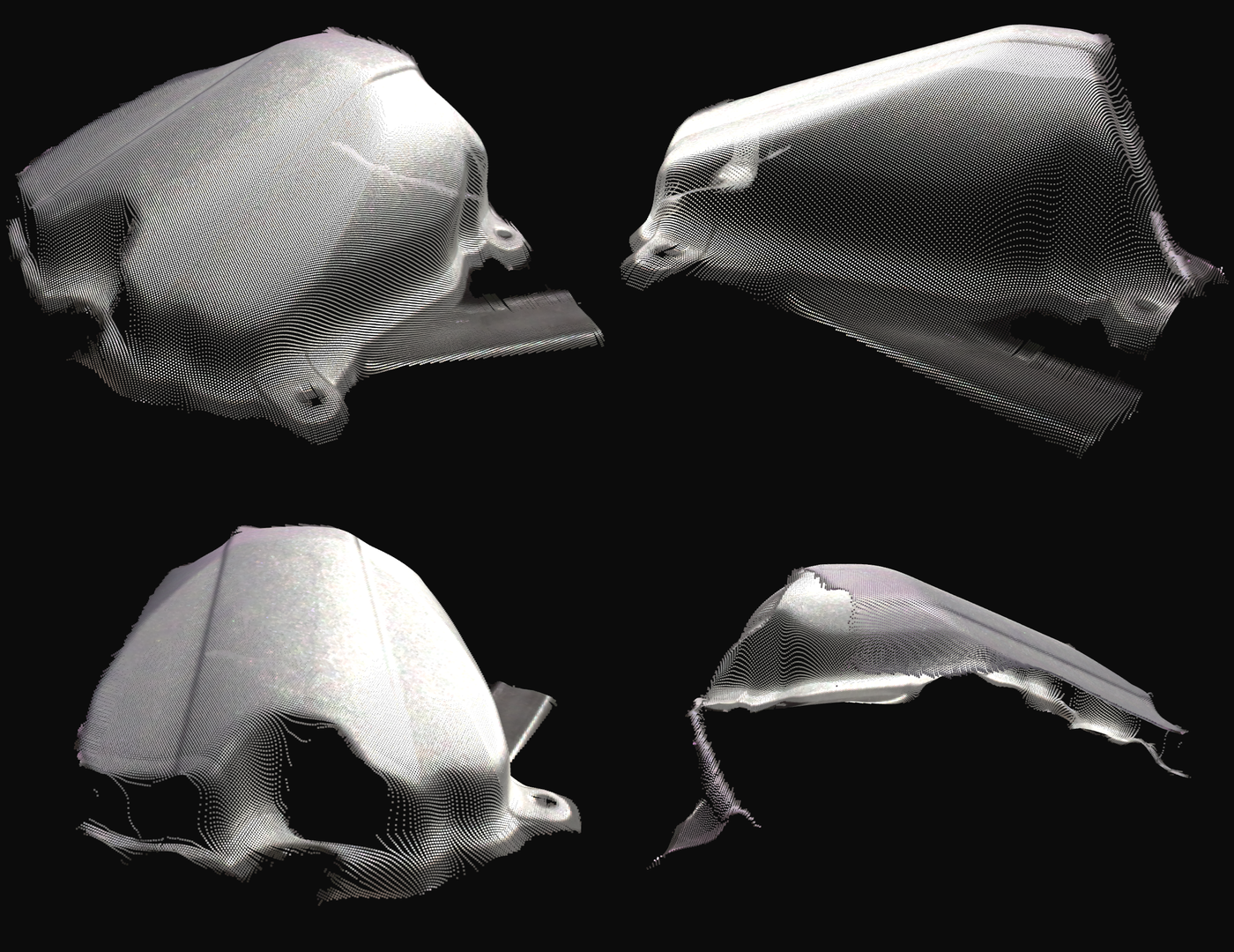

点群におけるエッジや形状のジオメトリは、ステッチングや CAD マッチングなどのアルゴリズムにとって重要です。しかし、点群は過度に平滑化されており、エッジから自由空間に伸びる薄いヒレ状の外れ値(「翼」状のアーティファクト)が見られます。これらのアーティファクトは、オブジェクトのエッジ付近に存在するファントムポイント、スパイク、または迷走点とも表現できます。

../../_images/wing_edge_tuning_before_grid.png

潜在的な解決策

取得設定の調整

絞り : カメラが絞り/F 値の設定をサポートしている場合は、絞り値を小さくする(F 値を大きくする)ことで「翼状」アーティファクトを軽減できます。露出時間を長くすることで補正してください。

フィルターの調整

エッジの鮮明さとリアルな表面形状を優先するよう、特定のフィルターを設定します。これは、複数の視点から撮影した画像を合成する場合に特に効果的です。ある点群で過度にトリミングされたエッジポイントが、他の点群では復元されることが多いためです。

Cluster Filter

価値

なぜ

Removal → MaxNeighborDistance

4 → 3.5

エッジ付近の外れ値、特に「翼状」のアーティファクトをより多く除去します。

Removal → MinArea

300 → 50

小さくても正当な表面的なパッチを維持する。

Contrast Distortion Filter

価値

なぜ

Correction → Strength

0.3 → 0.0

コントラストの歪みがない場合は補正は不要です。フィルターを有効にしたままでも、表面ノイズは滑らかになります。

Removal → Threshold

0.5 → 0.6

縁の端、特に「翼」状のアーティファクトの先端をトリミングします。

Tip

複数のキャプチャを結合する予定がない場合は、 Removal → Threshold を 0.3-0.5 に下げて、より多くのエッジ形状を保持してください。 0.6 という値は、欠落したエッジポイントが別の視点から復元されることを前提としています。

Noise Filter

価値

なぜ

Removal → Threshold

2 → 10

不確実性の高い点、特にエッジ上の「翼状」アーティファクトをより多くトリミングします。

Suppression → Enabled

yes → no

エッジの「翼」状のアーティファクトの一般的な原因。

Gaussian Smoothing

価値

なぜ

Sigma

5 → 0.5

形状の幾何学性を維持しつつ、表面ノイズを滑らかにするために、シグマ値を小さく設定する。

注釈

ほとんどのシーンでは、表面ノイズを低減するために何らかの平滑化処理が必要です。

コントラスト歪み補正は Correction → Strength = 0 の場合でも表面を滑らかにするため、 Gaussian → Sigma = 0.5 を追加してもほとんど意味がありません。この例では、安全マージンとしてガウス平滑化を有効にしていますが、通常は無効にしても目に見える変化はほとんどありません。別の方法として、コントラスト歪み補正を無効にして、 Gaussian → Sigma を 0.5 から 1 の間に設定することもできます。両方を無効にしてノイズ抑制を使用することもできますが、その場合、翼状のアーティファクトが再び発生する可能性があるため、変更後は必ずチェーン全体を再確認してください。

Hole Repair Filter

価値

なぜ

Enabled

no → yes

以前の強力なフィルターによって生じた微細な穴を修復します。

HoleSize

0.4 → 0.1

修理できる穴は非常に小さいものに限られます。

Strictness

1 → 4

周囲の証拠が確かな場合にのみ、修復を行う。

記載されていないフィルターは、デフォルト設定のままです。

例

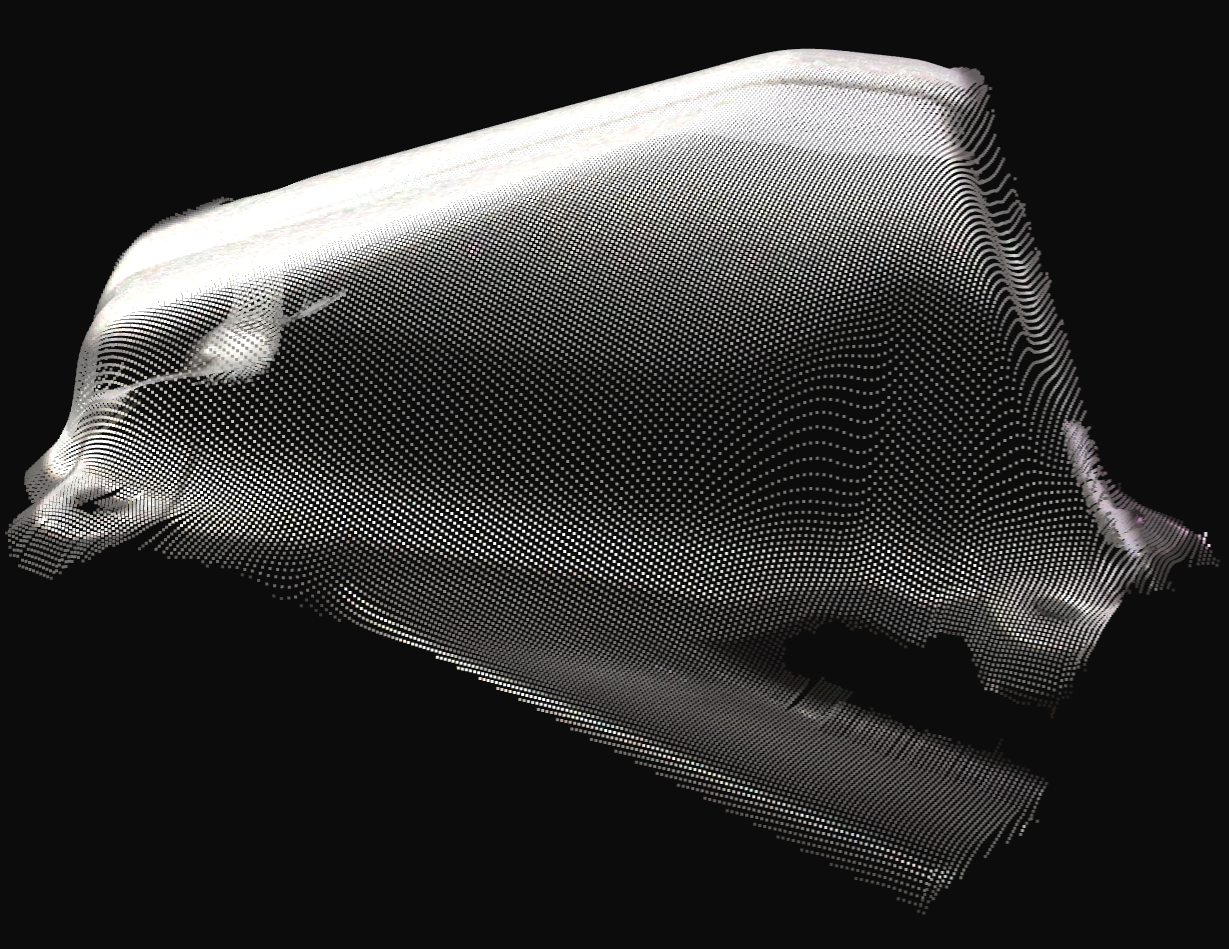

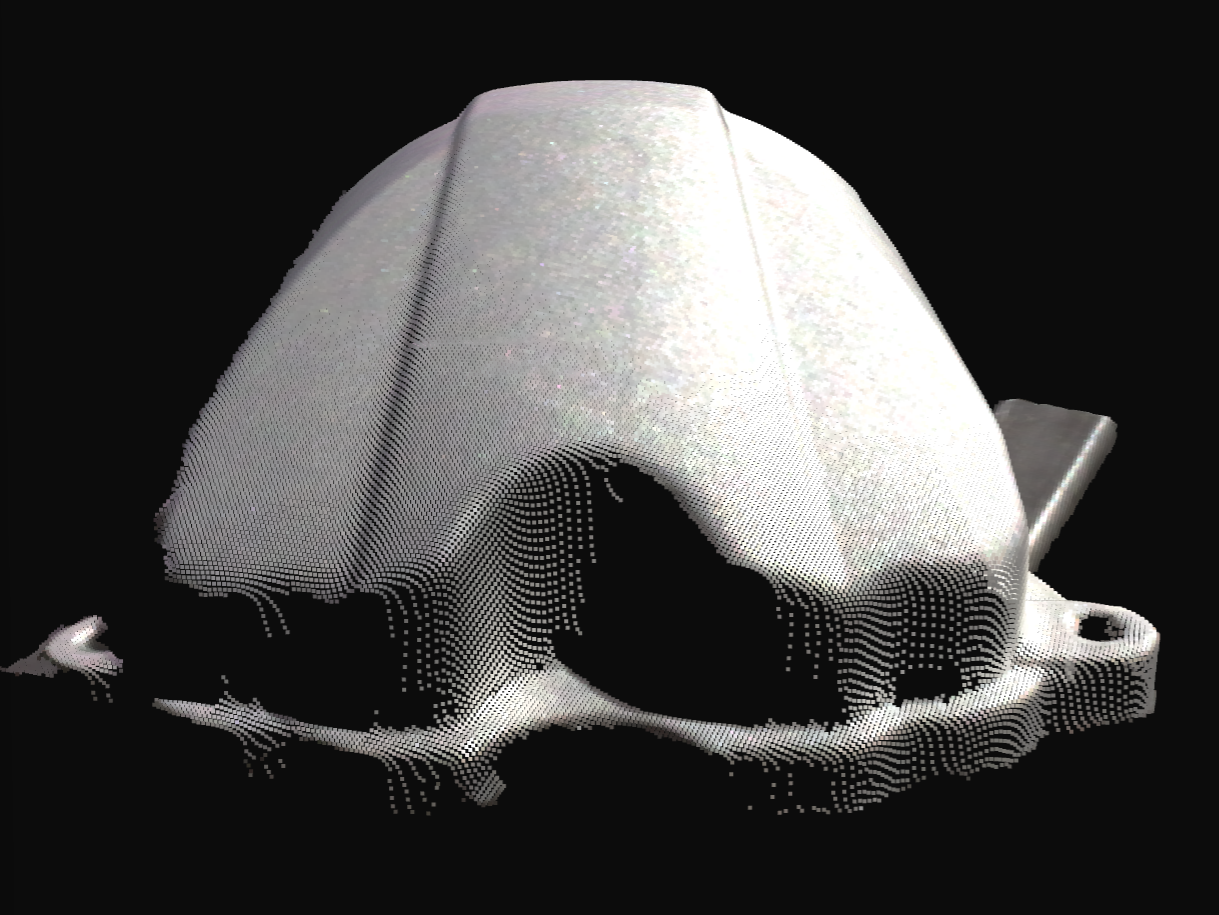

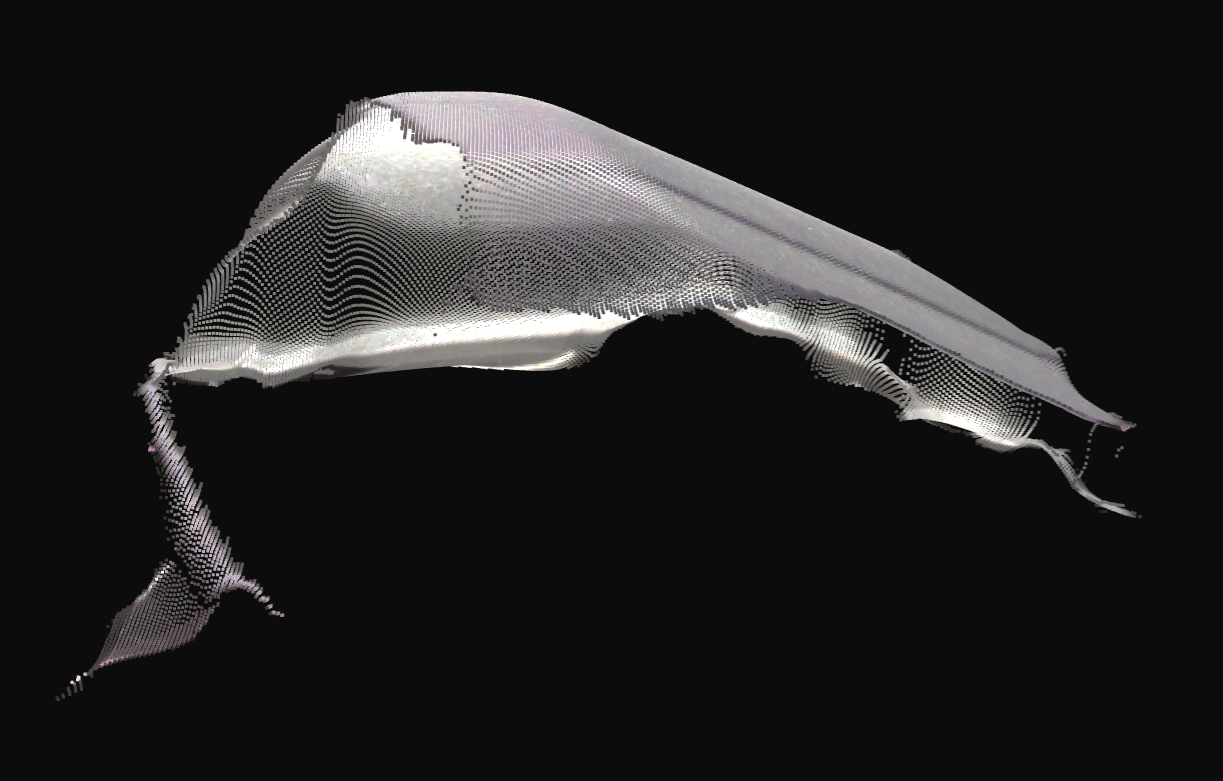

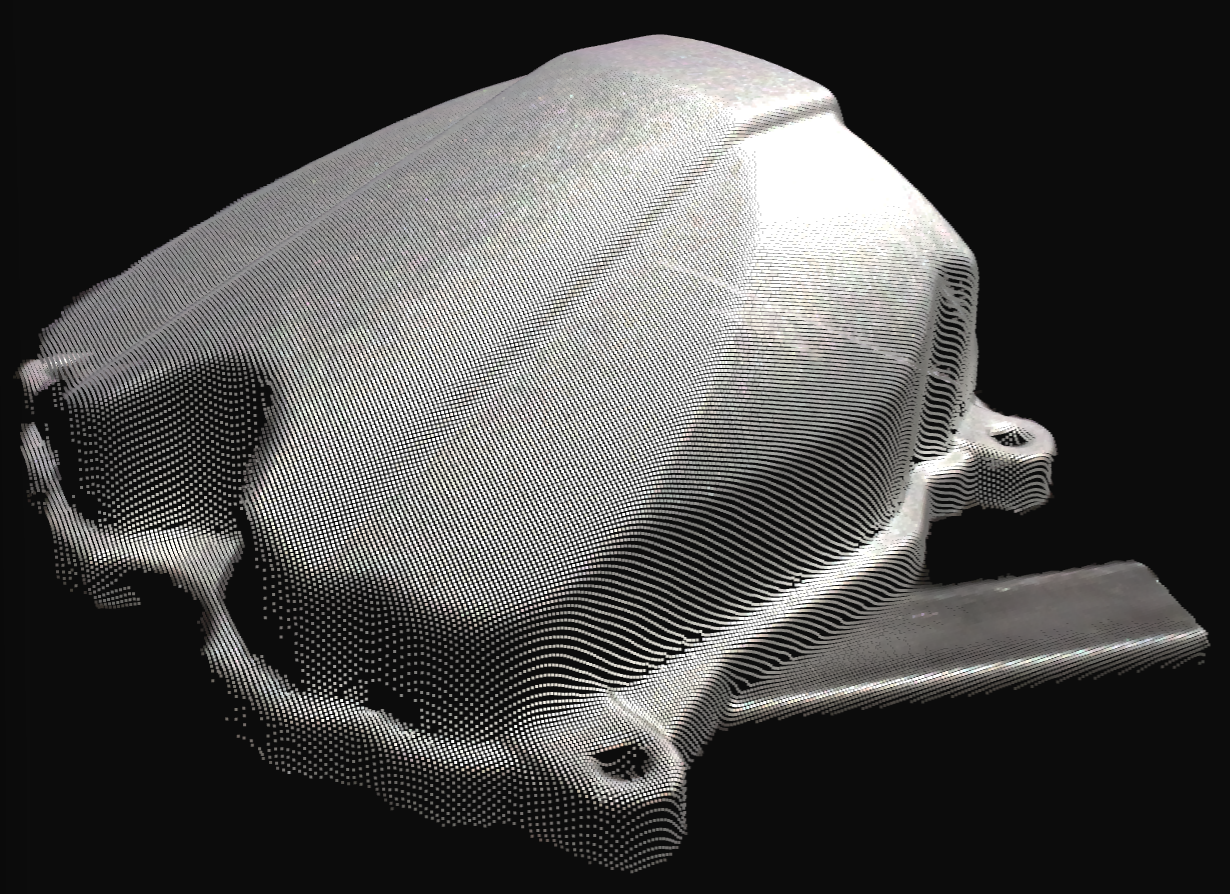

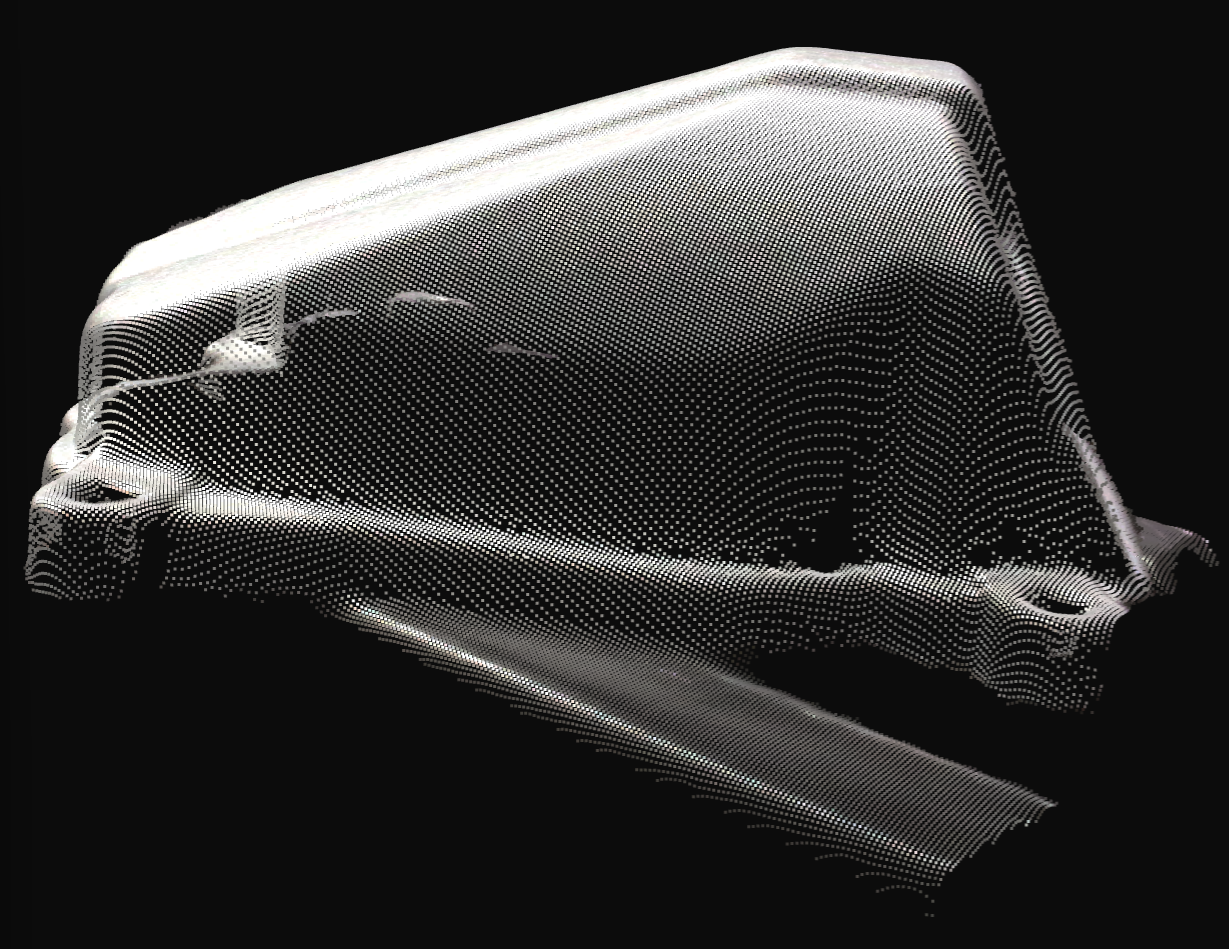

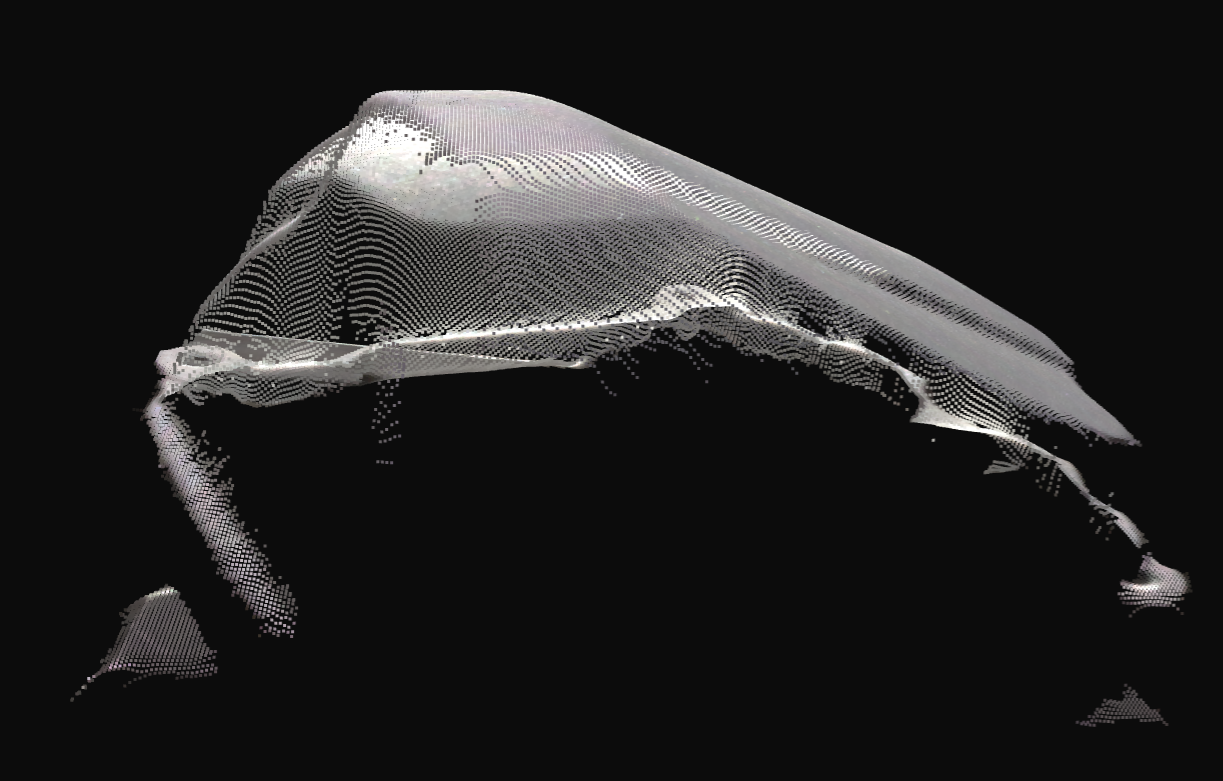

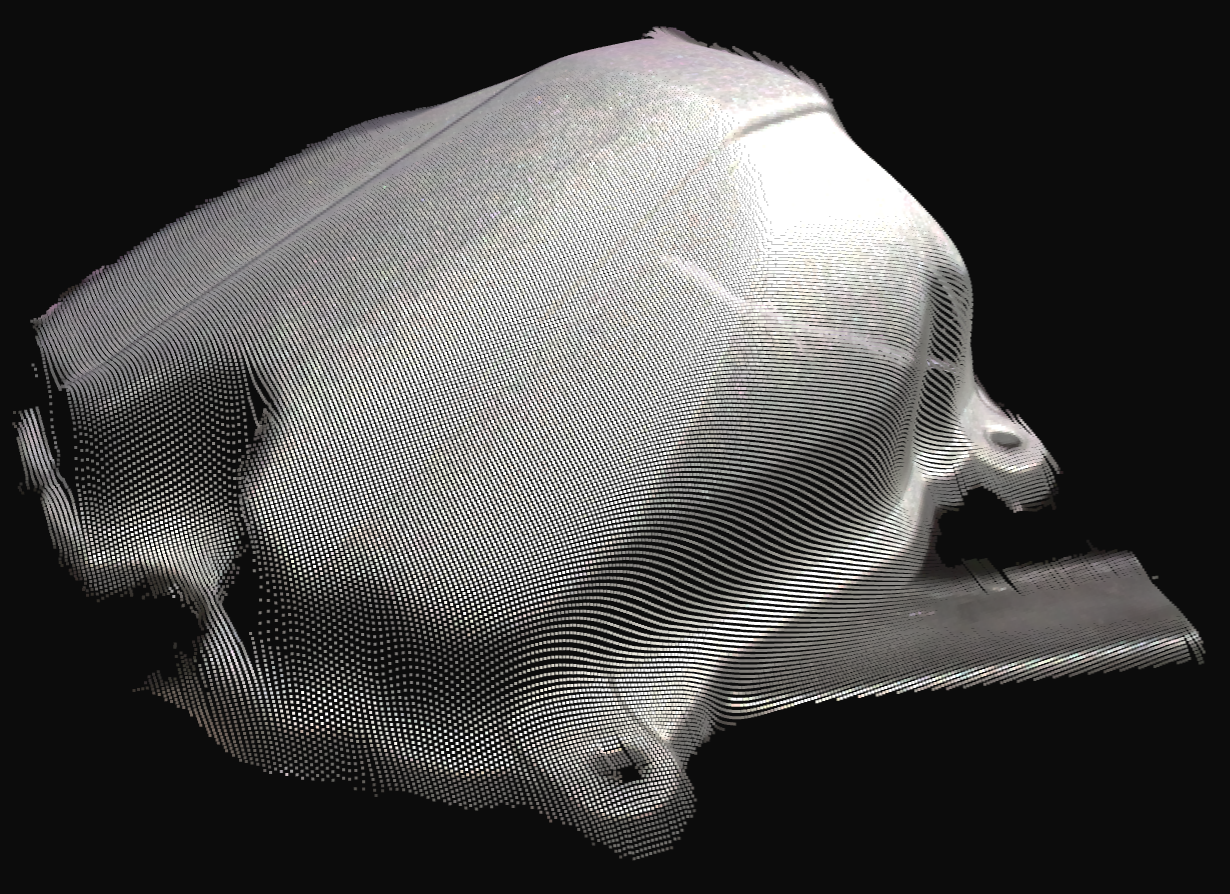

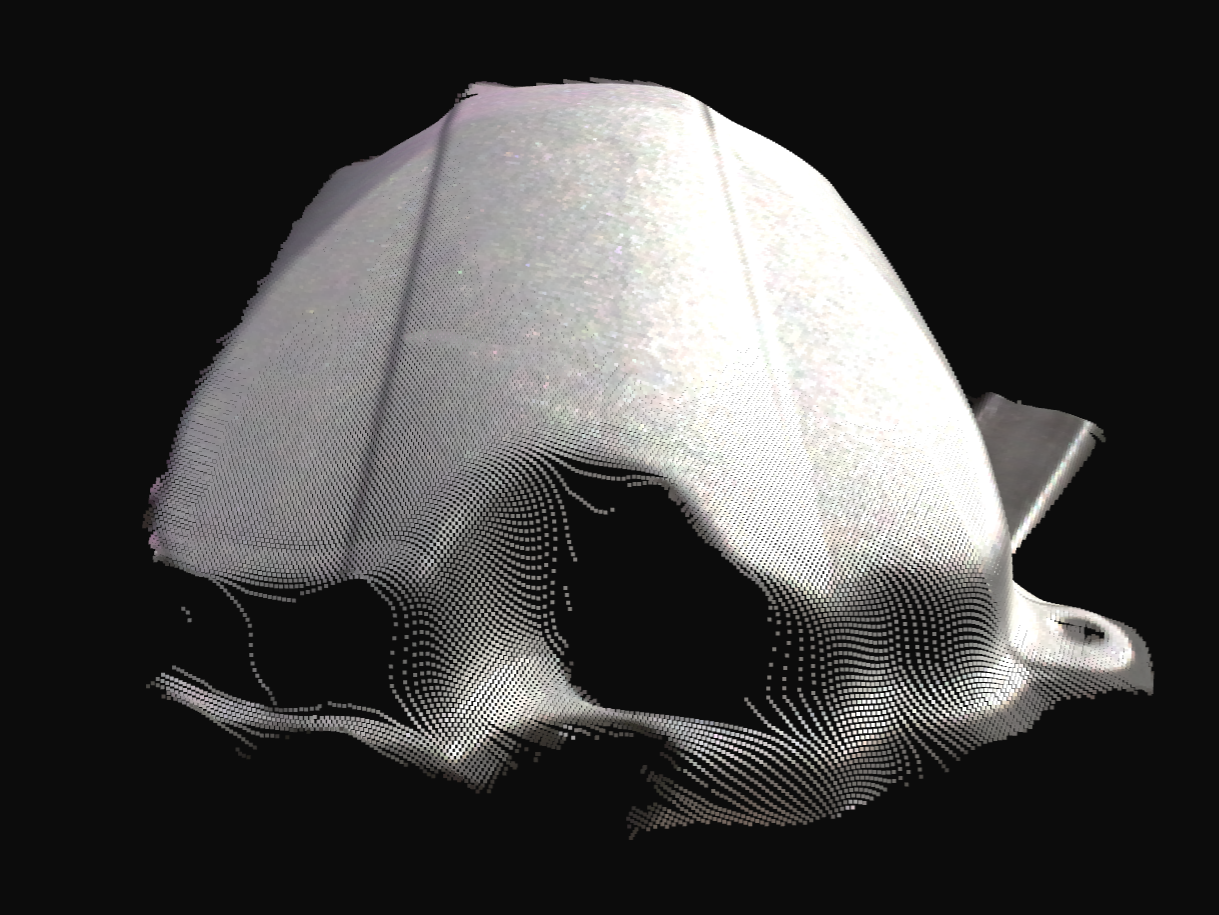

以下の各ペアにおいて、左側の画像は初期設定(表面が過度に滑らかになり、角や縁に歪みが生じている)を示しています。右側の画像は、上記の推奨事項に基づいて調整された設定(正しい形状とシャープなエッジ)を示しています。

トレードオフ

この調整では、デフォルト設定よりも意図的に多くのエッジポイントを除去します。そのため、エッジ部分でデータが若干欠落したり、サブミリメートル単位の特徴が多少失われたりする一方で、全体的なエッジの忠実度は向上します。

警告

Filters interact between each other. For example, enabling Noise Suppression can re-introduce wings even if everything else is tuned. Re-check the whole chain after any individual change.
