良好なハンドアイキャリブレーション後(TCP が不正確)でも、タッチテストが失敗する(ロボットの位置決め精度が低い)。

問題

ハンドアイキャリブレーションの結果は良好に見えますが、タッチテスト が失敗します。

手と目の変形

手と目の残差

投影検証

タッチテスト

合理的

良い

良い

悪い

良好な手と目のキャリブレーション結果の例

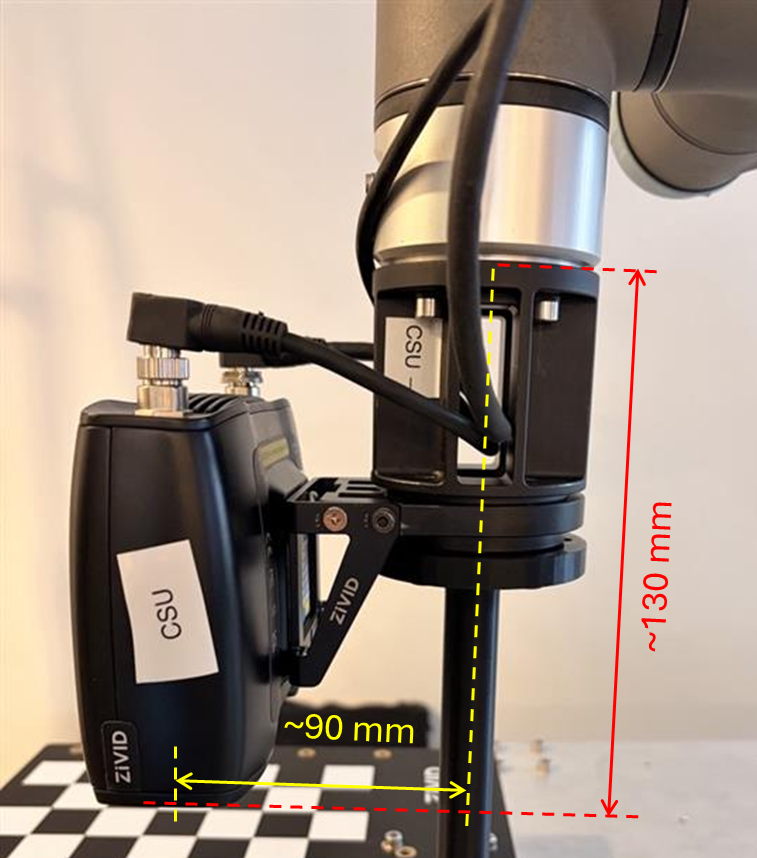

手と目の変換マトリックスは妥当であり、大まかな手動測定から予想される結果と一致しているように見える(下の表と画像を参照)。

手と目の変換マトリックス

0.999

-0.002

0.0412

-55.598

0.001

0.999

0.0283

-90.654

-0.041

-0.028

0.998

129.044

0

0

0

1

../../_images/eye_in_hand_approximate_hand_eye_matrix.png

較正残差は許容範囲内であり、最適化が正常に収束したことを示している。

残差

N(ポーズ)

回転平均度(°)

最大回転角度(°)

平均転位(mm)

最大トランスミッション値(mm)

10

0.021

0.042

0.109

0.172

小型のロボットでは、残差はサブミリメートルの範囲になると予想されますが、大型のロボットでは、残差がミリメートルの範囲になることがあります。残差の回転成分については、サブ度の範囲になると予想されます。

完全残余
残差

ポーズ

回転角度(°)

翻訳(mm)

1

0.017292

0.163

2

0.008218

0.135

3

0.028

0.172

4

0.009

0.053

5

0.042

0.080

6

0.008

0.098

7

0.022

0.138

8

0.025

0.077

9

0.036

0.125

10

0.013

0.048

投影を用いた検証も合格しており、手と目の変換が正しく正確であることを示している。

../../_images/projection_verification_good.png

手と目のキャリブレーションが正常に完了した直後に、以下のいずれか、または複数の現象が観察されます。

  • タッチテストが失敗しました(期待される地点に到達しませんでした)。

  • ロボットの位置決めが不正確である(例:物体のピックアップ/配置が常にずれている)。

  • TCP フレーム内での回転中、ロボットの先端が小さな弧を描くように「ドリフト」または掃引します。

潜在的な原因

ツールセンターポイント(TCP)が不正確です(誤って測定されたか、位置ずれしています)。

ハンドアイ残差が良好に見えても、TCP が不正確であれば、ロボットの*想定*ツールチップ位置が*物理的*チップ位置と一致しないことを意味します。これは以下の結果につながります。

  • 優れた手と目の協調計算

  • 物理的な精度が低い

  • タッチテストは的を外した

  • TCP フレームの回転により、ツールチップに目に見えるずれが生じる(最も信頼性の高い指標)。

この不一致は、手と目のキャリブレーションが正しく行われているにもかかわらず、タッチテストが失敗する最も一般的な原因です。

タッチテストが失敗した場合の TCP の検証方法

これは推奨される最も安全な TCP 検証方法です。接触は不要で、ローテーション のみで済み、TCP エラーを明確に検出します。

注釈

ロボットメーカーが提供する統合型 TCP キャリブレーションおよび検証ツールを使用することをお勧めします。

前提条件:

  • ティーチング/スローモードが有効になりました。

  • 硬くて固定された尖った物体(例:平らな面に垂直に立っているネジ)。

  • 尖った工具を装備したロボット。

手順:

  1. ツールチップの位置決め:ツールの先端が基準物体の先端と正確に一致するようにロボットを移動します(接触力は加えず、位置合わせのみ)。

  2. TCP 座標系に切り替える:ロボットのペンダントで、TCP 座標系を選択します。

  3. TCP を中心とした回転:X、Y、Z 軸を中心に小回転(±10~30°)を実行します。平行移動は 行いません。

  4. ツールチップを確認してください。

    • TCP が正しい場合: ツールチップは回転中ずっと基準点上に正確に留まります。

    • TCP が正しくない場合: 回転中に先端が目に見えて弧を描くように動いたり、基準点に対して移動したりします。このドリフトは、TCP が不良であるか誤って測定されたことを示す決定的な兆候です。

  5. TCP にドリフトが観測された場合は、TCP を再測定してください。

潜在的な解決策

  1. 基準点とロボットに内蔵された TCP 推定手順を使用して、TCP を再較正します。

  2. TCP 検証ローテーションテストを繰り返してください。

  3. TCP 接続が正常であることが確認できたら、タッチテストを再度実行してください。

注釈

  • TCP が間違っていても、手と目のキャリブレーションの残差が良好に見えるのは正常です。キャリブレーションはフレーム間の変換を解決するものであり、ツールチップの物理的な位置を解決するものではありません。

  • 判断に迷う場合は、回転法による TCP の検証の方が、キャリブレーションを再実行するよりも迅速です。
