不满意的 Hand-Eye Calibration（手眼标定）结果（多标记 ArUco 目标：平移良好，旋转为 NaN 或极端值）

问题

手眼标定结果不理想，并且您使用的是包含多个 ArUco 标记的自定义目标（例如十字形或网格布局）。结果呈现以下组合：

手眼变换	手眼残差	投影验证	触碰测试
合理	差（旋转：NaN 或极端值，>>1°）	未执行	未执行

If you are using a multi-marker ArUco target and see good translation with a NaN or extreme rotation residual, check for duplicate poses and marker occlusion, then repeat the hand-eye calibration (see Potential Solution below).

手眼标定结果不佳的示例

手眼变换矩阵的平移部分看起来合理，但旋转部分则不然。

• 无论使用多少个标记，平移残差都很好，平均约为 0.3-0.5 mm。

• 当标定被限制为仅使用 4 个 ArUco 标记中的 1-2 个时，旋转残差为 NaN。

• 当使用 3 个或全部 4 个标记时，旋转残差是有效值，但极端，范围约为 11° 至 177°，而不是该数据集清理后应产生的远低于 1° 的水平。

下表来自一项对照测试：使用同一个 13 位姿数据集，针对每个所示的标记数量（1 个，然后 2 个，然后 3 个，然后 4 个）重新运行一次标定。每一行都是单独一次运行，而不是重复运行。每次运行仅改变限制使用的 4 个 ArUco 标记中的数量。它并未改变每个位姿实际检测到的标记数量，这是下文所示的另一个真实的遮挡现象。

按使用的 ArUco 标记数量划分的旋转残差（同一个 13 位姿数据集，每行一次运行）

使用的标记数	旋转残差	平移残差
1	NaN（所有位姿）— 未定义，点数不足	0.24-0.82 mm
2	NaN（所有位姿）— 未定义，点数不足	0.24-0.84 mm
3	26°-177°（平均 114°）— 已定义，但仍然差	0.24-0.74 mm
4（全部标记）	11°-153°（平均 74°）— 已定义，但仍然差	0.21-0.76 mm

要点： NaN 与极端值之间的差异纯粹取决于恰好有多少标记可用，而不是两个数据集之间的差异。即使使用全部 4 个标记，残差仍然保持极端，这才指向真正的原因：重复位姿和标记遮挡，详见下文。

与该实验无关，下面两张图像展示了为何在使用未修改的 13 位姿数据集（允许全部 4 个标记 ID）时，有时会检测到少于 4 个标记。

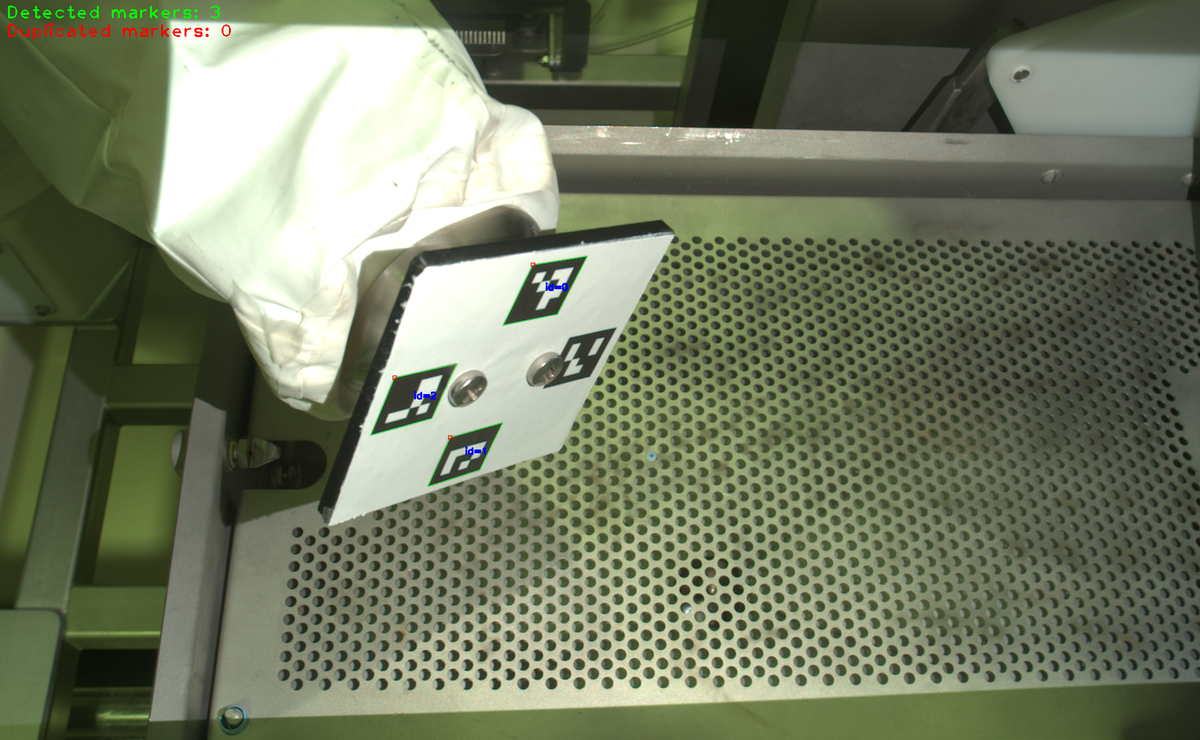

13 个已捕获位姿中的一个，此处仅检测到 4 个标记中的 3 个，原因是一个安装螺钉在该角度下物理阻挡了相机对标记 id 3 的视线，而不是因为标定中排除了某个标记 ID。

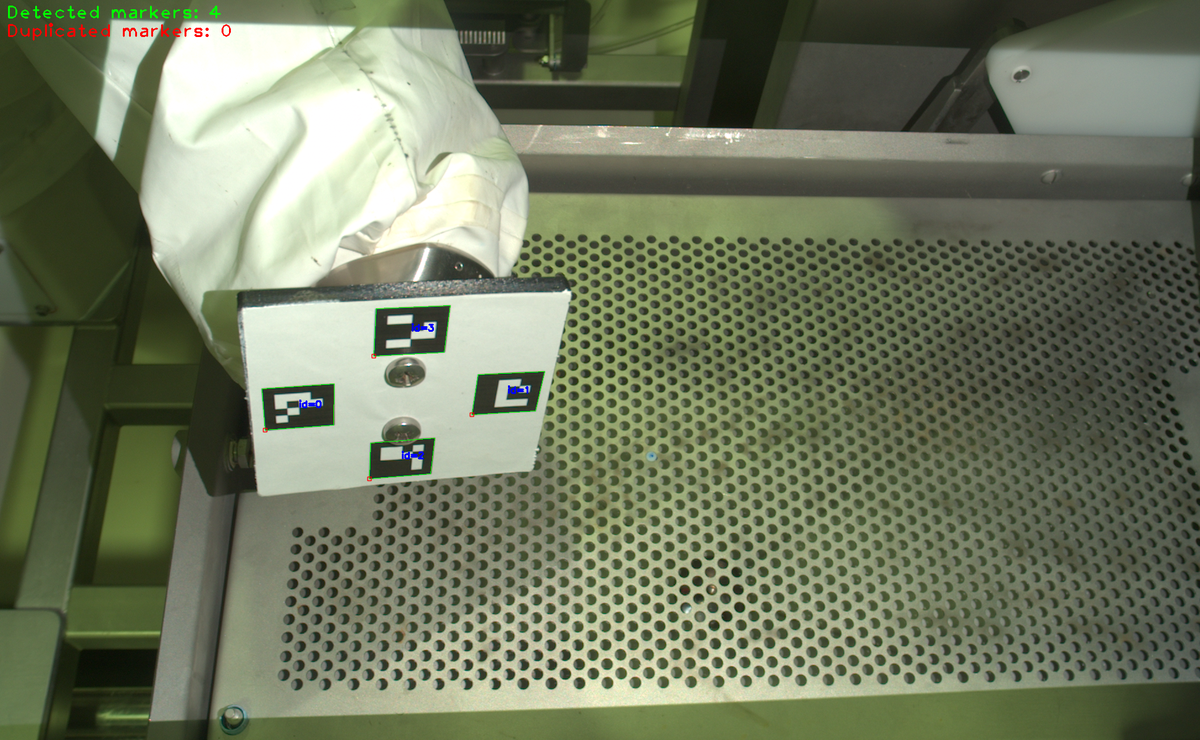

另一个已捕获位姿，从安装螺钉未阻挡任何标记的角度观察，因此检测到全部 4 个标记。

关键识别模式： 使用带有多个 ArUco 标记的目标时，平移良好，而旋转较差（NaN 或极端值）。

潜在原因

基于 ArUco 的位姿估计与基于棋盘格的标定表现不同。棋盘格提供大量具有强冗余性的角点观测值。单个 ArUco 标记每个位姿只贡献一个点（其中心），因此每个位姿为旋转残差提供的几何信息要少得多。

• 旋转残差要具有意义，需要比平移残差更多的点。 如果一个位姿中非共线的标记中心少于 3 个，旋转残差就没有定义，会报告为 NaN。如果有 3 个或更多，它仍可能主要受点噪声支配，而不是反映标定的实际质量，尤其是当所使用的标记彼此靠近或几乎排成一条线时。

• 旋转残差所使用的点与标定本身所使用的并不相同。 它是标定完成后，根据数据集中的标记检测结果计算得出的一项诊断指标。它并不一定能看到标定所使用的每一个位姿或每一个标记。如果由于遮挡导致标记的可见性在各位姿之间发生变化，即使底层标定使用了所有可用信息，旋转残差也可能变得不可靠。

在实践中，这种模式已被追溯到两个可能同时出现的根本原因：

1. 数据集中存在重复或近似重复的机器人位姿。 如果机器人在两次捕获之间几乎没有移动（或完全没有移动），那么这些位姿-图像对不会增加任何新的几何约束。但它们仍会被计为独立位姿。

2. 安装硬件对一个或多个标记的部分遮挡。 螺钉、支架、夹具或线缆可能在特定观察角度下阻挡对特定标记的视线。这不一定会导致硬性失败。标定可能会在未察觉的情况下，仅使用每个位姿中检测到的标记继续进行，从而悄悄减少了实际得到完全约束的位姿数量。

潜在解决方案

1. 逐个位姿检查数据集，而不要仅依赖汇总结果。对于每个位姿，记录检测到了哪些 ArUco 标记 ID，缺失了哪些。为此推荐使用 Hand-Eye GUI 工具，但任何能让您逐位姿查看检测结果的工作流程都可以。

2. 检查是否存在重复或近似重复的机器人位姿。比较所有捕获中的机器人位姿值（不仅仅是图像）。

3. 检查是否存在对任何标记的物理遮挡。查找可能在某些观察角度下阻挡对标记的视线，而在其他角度下不会的安装硬件（螺钉、支架、夹具、线缆）。这很容易被忽略，因为它可能不会引发硬性失败。

4. 首先移除重复或近似重复的位姿，因为无论它们显示多少标记，都不会增加任何新的几何约束。仅有部分标记可见本身是正常且预期的情况，如 Zivid 标定对象 中所述，因此应保留有一个标记被遮挡的位姿，而不是将它们全部舍弃。作为一个经验法则，丢失 4 个标记中的 1 个仍剩余 3 个，这是旋转残差能够被定义所需的最小数量（参见上文"潜在原因"）。只有在您专门排查较差或 NaN 的旋转残差问题，并且仍有足够的完全可见位姿可以舍弃时，才应进一步精简：在这种情况下，优先保留所有标记均可见的位姿，因为它们能为旋转残差提供最多的点。请确认您仍至少拥有 Hand-Eye GUI 所要求的最少 6 个位姿，并且理想情况下达到 10-20 个干净位姿。

5. 如果您有可能低于所需的最少干净位姿数量，请捕获一个新的、更大的数据集，而不要重复使用一个勉强够用的数据集。

6. 使用清理后的数据集重新进行手眼标定。

7. 验证手眼标定结果（变换、残差、投影）。

8. 运行触碰测试（如果手眼标定结果良好）。

重现该问题（多标记 ArUco 目标，平移良好，旋转较差）

设置

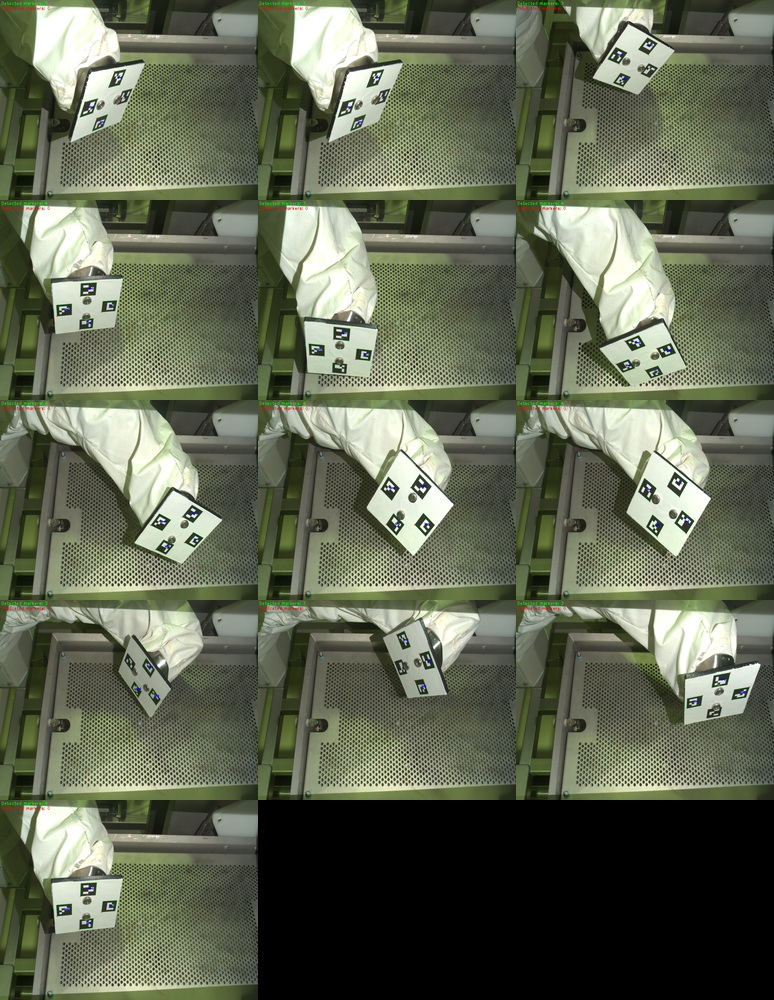

在 Zivid 2 M70 上尝试了一次 Eye-to-Hand 手眼标定，使用了安装在机器人法兰上的自定义 4 标记 ArUco 十字形目标，下文展示了全部 13 个已捕获位姿及各自的 ArUco 检测结果。

排除更常见原因的依据

在找到实际根本原因之前，以下各项已被检查并排除：

• 标记尺寸与工作距离。 M70 具有足够的空间分辨率，可在 400 mm 处检测 25 mm 的标记。请参阅 最小标记尺寸指南，了解适用于您相机型号和工作距离的建议。

• 标记布局共线性。 已通过使用 ArUco 检测器分析照片进行验证。4 个标记形成十字形图案而非直线，任意 3/4 子集仍能覆盖真实的二维面积。

• 标记方向一致性。 全部四个标记均以一致的方向安装。

发现的根本原因

1. 重复位姿：13 位姿数据集中有两对位姿完全相同（位姿 1 和 2，以及位姿 4 和 13）。

2. 安装紧固件造成的标记遮挡：两个紧固件将 ArUco 目标固定到机器人上，如上文 示例图像 所示。

根据观察角度不同，这些紧固件在 13 个位姿中的 7 个位姿里阻挡了 4 个标记中某一个的视线（始终保留 4 个标记中的 3 个可见，从未更少）。具体哪个标记被遮挡会随观察角度而变化。

13 个位姿中只有 6 个全部 4 个标记均可见，而这 6 个中的一个（位姿 13）又是另一个（位姿 4）的重复。这样一来，全部 4 个标记均可见的唯一位姿只剩 5 个，低于 Hand-Eye GUI 所要求的最少 6 个位姿。

不良数据集（13 个位姿，请求全部 4 个标记）

手眼变换矩阵看起来合理，并且与粗略手动测量的预期一致。

手眼变换矩阵

0.998	-0.001	0.056	558.764
-0.027	-0.891	0.454	-707.493
0.049	-0.454	-0.889	641.606
0	0	0	1

标定残差明显大于预期，尤其是旋转部分。

残差

N（位姿数）	旋转平均值（°）	旋转最大值（°）	平移平均值（mm）	平移最大值（mm）
13	74.16	153.43	0.455	0.755

完整残差

残差

位姿	旋转 (°)	平移 (mm)
1	11.62	0.612
2	77.95	0.547
3	38.86	0.713
4	52.00	0.230
5	113.56	0.432
6	153.43	0.566
7	13.07	0.523
8	134.97	0.247
9	85.63	0.345
10	30.97	0.755
11	39.78	0.210
12	124.46	0.441
13	88.29	0.294

鉴于旋转残差如此极端，对该结果尝试触碰测试将是不安全的，因此未执行该测试。

清理后的数据集（7 个位姿，已移除重复项）

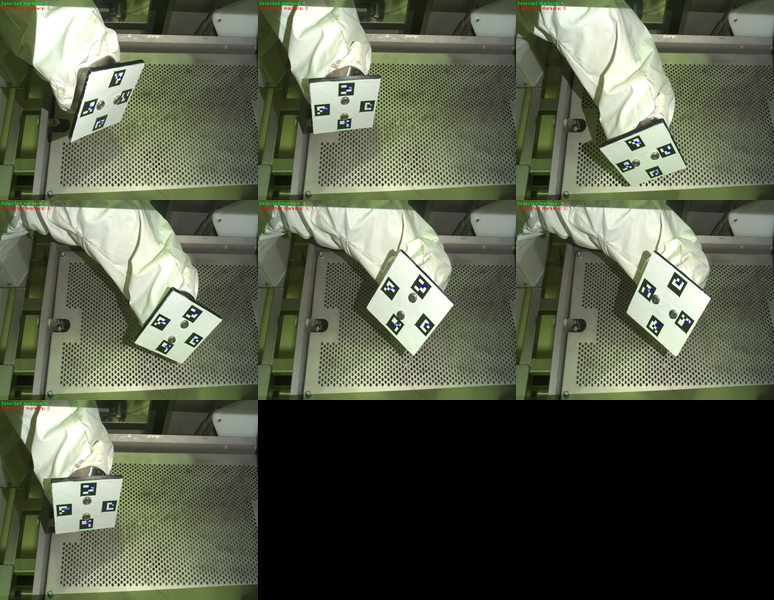

移除重复项后保留的 7 个位姿：5 个全部 4 个标记均可见的唯一位姿，加上另外 2 个无重复的位姿（其中一个仍仅检测到 4 个标记中的 3 个）。

手眼变换矩阵与上文不良数据集的结果非常接近。

手眼变换矩阵

0.998	0.001	0.056	558.773
-0.025	-0.891	0.453	-707.074
0.050	-0.453	-0.890	641.879
0	0	0	1

标定残差在可接受范围内，表明优化已一致收敛。

残差

N（位姿数）	旋转平均值（°）	旋转最大值（°）	平移平均值（mm）	平移最大值（mm）
7	0.274	0.408	0.314	0.673

完整残差

残差

位姿	旋转 (°)	平移 (mm)
1	0.202	0.673
2	0.260	0.074
3	0.142	0.496
4	0.299	0.472
5	0.374	0.199
6	0.408	0.248
7	0.239	0.036

对于该数据集也未尝试进行触碰测试，因为该数据集是为验证残差数值而独立于原始案例重现的，而不是为了重复完整的验证流程。

比较

下表比较了手眼标定矩阵（平移值）与残差之间的结果。

手眼变换矩阵中的平移值

数据集	X (mm)	Y (mm)	Z (mm)
不良（13 个位姿）	558.764	-707.493	641.606
清理后（7 个位姿）	558.773	-707.074	641.879
Δ（清理后 - 不良）	0.009	0.419	0.272

残差

数据集	N	旋转平均值（°）	旋转最大值（°）	平移平均值（mm）	平移最大值（mm）
不良（13 个位姿）	13	74.16	153.43	0.455	0.755
清理后（7 个位姿）	7	0.274	0.408	0.314	0.673

矩阵的平移部分及其残差在两个数据集之间几乎没有变化，而旋转残差则从极不稳定变为持续保持较低水平。

备注

旋转残差衡量的是各个位姿之间彼此的一致程度，而不是所得变换与真实手眼标定的接近程度。较大或为 NaN 的值是数据集中存在需要修复问题的可靠信号（如本案例所示），但较小的值本身并不能证明该变换是准确的，其具体大小也无法与具有不同标记布局的数据集相比较。在此，两个矩阵（清理前和清理后）仅相互进行了比较，并未与独立的真实值进行比较：鉴于 13 位姿结果的旋转残差如此极端，对其尝试触碰测试或投影验证将是不安全的，因此该矩阵没有可用的独立准确度检查。通过投影或触碰测试进行验证，仍是确认变换本身是否准确的方法。

长期计划是重新设计目标安装结构，以完全避免标记遮挡，并重新捕获一个包含 15 个以上干净位姿的更大数据集，这符合 10-20 个位姿 的一般建议。

自定义多标记 ArUco 目标设计建议

• 避免将安装硬件放置在可能从某些观察角度遮挡标记的位置。

• 将标记排列成真正的二维图案，例如十字形或网格，而不是单一直线。

• 根据 最小标记尺寸指南，针对您的相机型号和工作距离验证标记尺寸。

• 在数据采集过程中检查每个位姿的残差，而不要仅依赖最终的汇总结果。为此推荐使用 Hand-Eye GUI 工具。

• 跟踪每个位姿中检测到的 ArUco 标记 ID，并记录哪些位姿编号缺少哪些标记。这样可以使遮挡模式变得可见，而不是将其隐藏在汇总结果中。

• 每当旋转残差看起来存在异常时，都要检查是否存在重复或近似重复的机器人位姿。

• 捕获的位姿数量应超过所需的最少数量，以便可以安全地舍弃任何存在问题的样本。

• 不要仅依靠旋转残差来判断准确度。请通过投影验证或触碰测试确认结果，因为旋转残差仅反映各位姿之间彼此的一致程度。
