Reflection Filter

반사 필터는 Zivid가 반사의 영향을 받아 잘못된 것으로 간주하는 포인트를 제거합니다. 이들은 일반적으로 포인트 클라우드에서 “고스트 평면” 으로 표시됩니다. 즉, 거기에 있어서는 안 되는 공중에 떠 있는 포인트의 작은 영역입니다.

Zivid는 프로젝터에서 보내는 신호가 어떻게 생겼는지 알고 있습니다. 이러한 이유로 카메라가 다시 읽어온 데이터가 의미가 있는지 여부를 평가할 수 있습니다. 따라서 반사 필터는 다음 중 하나로 인해 변조된 것으로 간주되는 픽셀을 삭제하려고 시도합니다.

  • Interreflections

  • Excessive movements in the scene

  • Alternating alien light sources

    • 예를 들어 같은 장면에 동시에 투사되는 서로 다른 Zivid 3D 카메라 사이의 간섭입니다.

참고

반사 필터를 활성화하면 획득당 특정 처리 시간이 추가됩니다. 아래를 참조하십시오.

다음 값을 사용해야 합니다.

Value

Condition

Enabled::no

장면이 반사되지 않는다는 것을 알고 있고 획득 시간을 최적화하려는 경우입니다.

Enabled::yes

반사 또는 반사 용기 내부에 있는 부품을 감지하는 데 문제가 있는 경우 켜십시오.

반사 필터 비활성화 및 활성화
반사 필터에는 Global(기본값) 및 Local의 두 가지 모드가 있습니다.

Mode

Pros

Mode::local

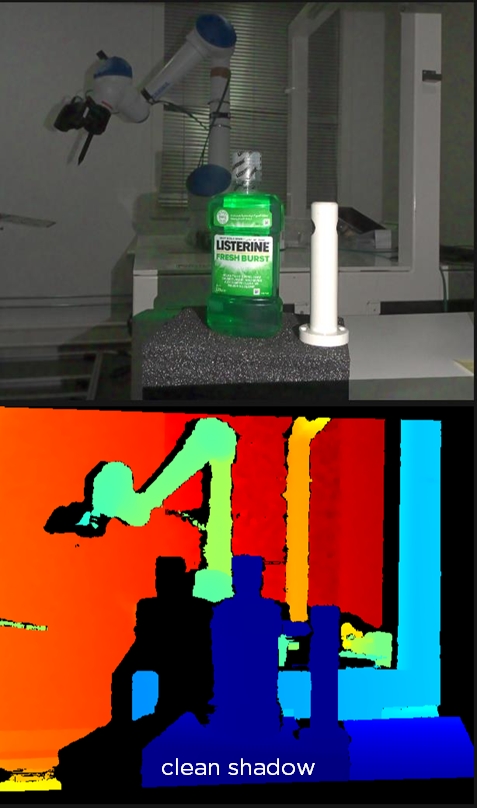

  • 고스트 플레인 및 하이라이트와 같은 반사 아티팩트 제거(아래 이미지 참조)합니다.

  • 얇고 뾰족한 물체에 대한 3D 데이터를 보존합니다. (아래 이미지 참조하고 자세한 내용은 How to preserve Thin and Pointy Objects in the Point Cloud 에서 확인하십시오.)

  • Processing time (최대 3배 빠름, 아래 global processing time 참조)

Mode::global

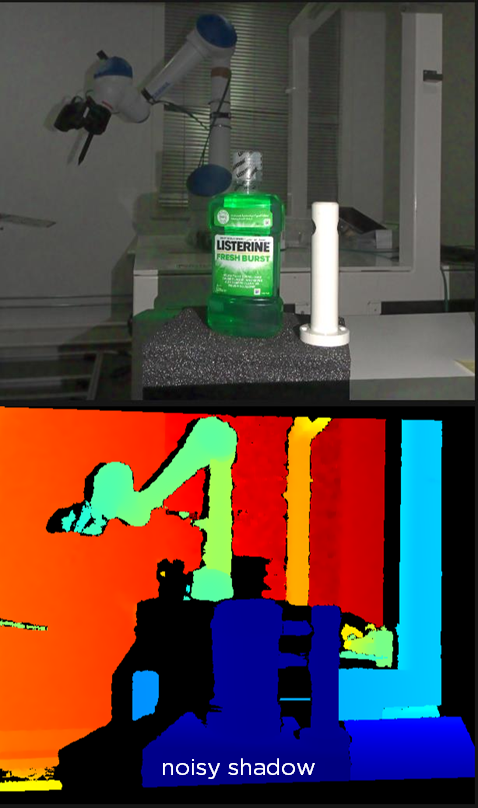

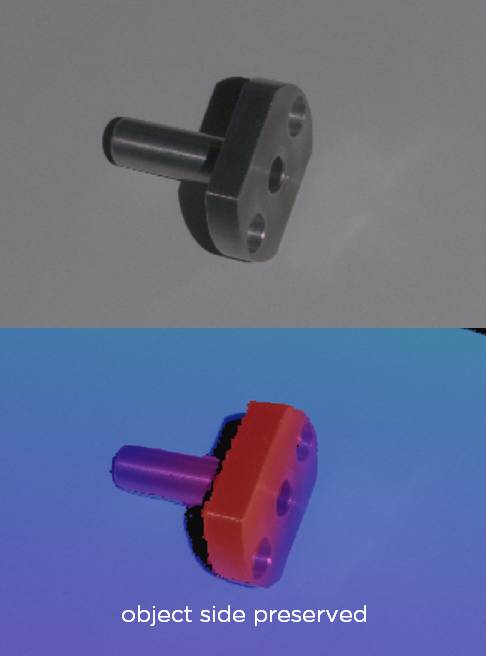

  • 포인트 클라우드에서 이상점 제거(아래 이미지 참조)

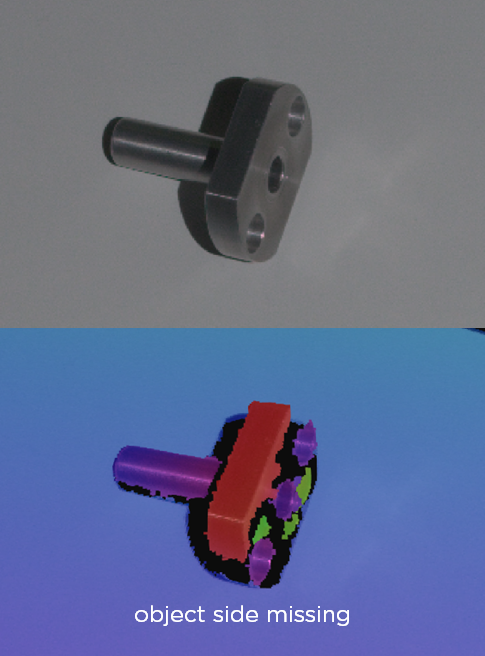

  • 개체의 가장자리 유지합니다.

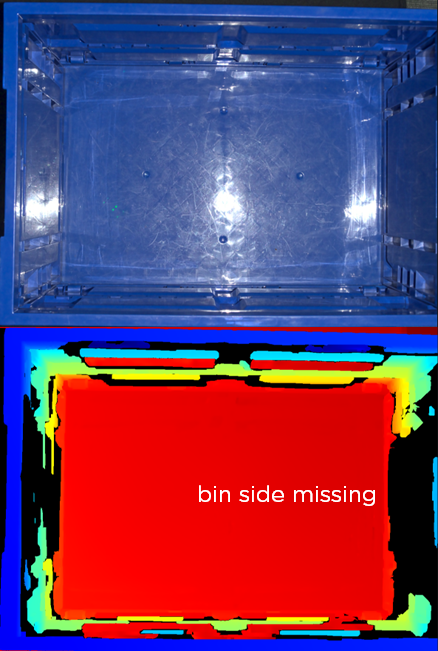

Reflection Filter disabled (ghost plane)

Reflection Filter enabled - Global mode (smaller ghost plane)

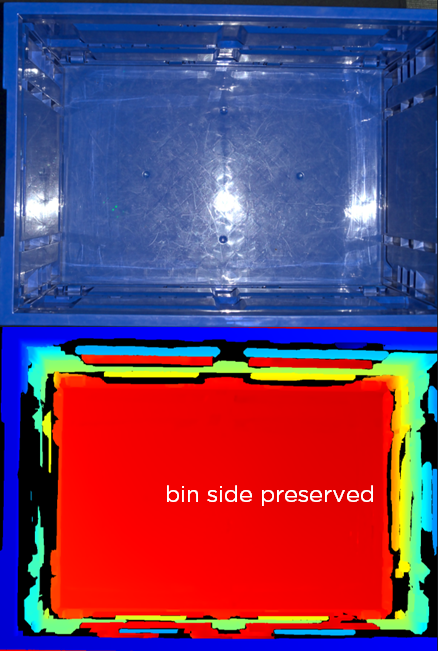

Reflection Filter enabled - Local mode (no ghost plane)

Reflection Filter disabled (ghost plane)

Reflection Filter enabled - Global mode (smaller ghost plane)

Reflection Filter enabled - Local mode (no ghost plane)

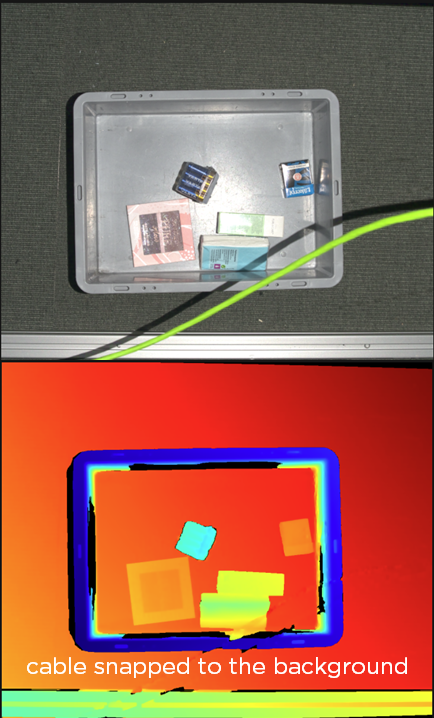

반사 필터 - Global mode (no data on thin objects)

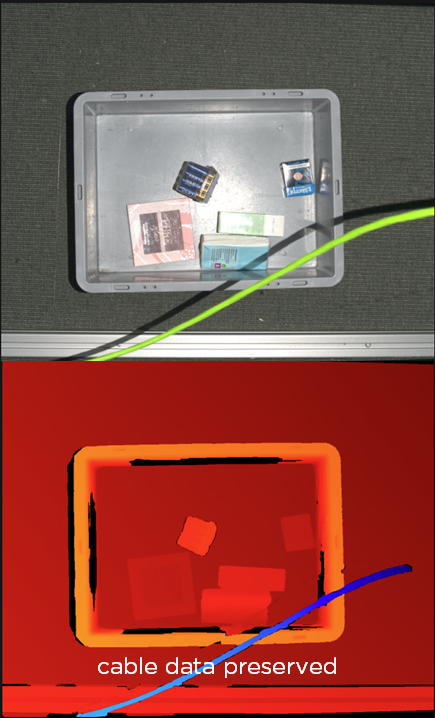

반사 필터 - Local mode (data preserved on thin objects)

Reflection Filter - Global mode (no data on thin objects)

Reflection Filter - Local mode (data preserved on thin objects)

반사 필터 - Global mode (no data on pointy objects)

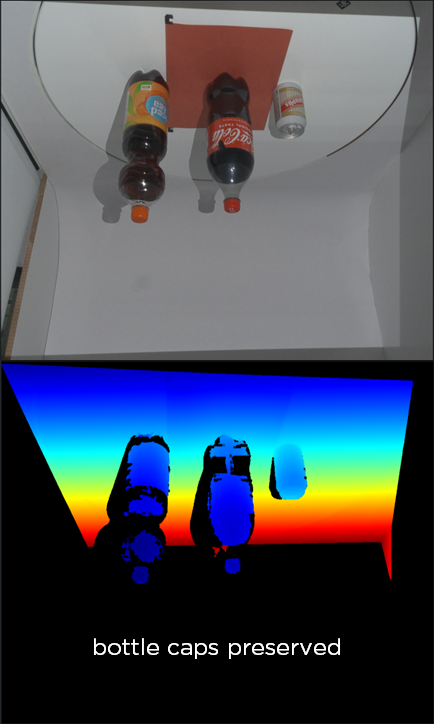

반사 필터 - Local mode (data preserved on pointy objects)

Reflection Filter - Global mode (no data on pointy objects)

Reflection Filter - Local mode (data preserved on pointy objects)

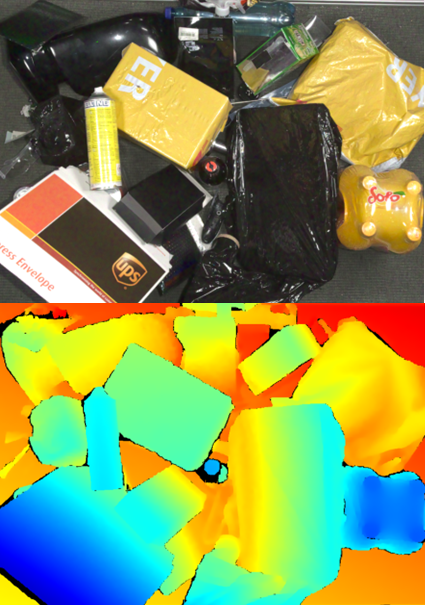

반사 필터 - Global mode (less outliers)

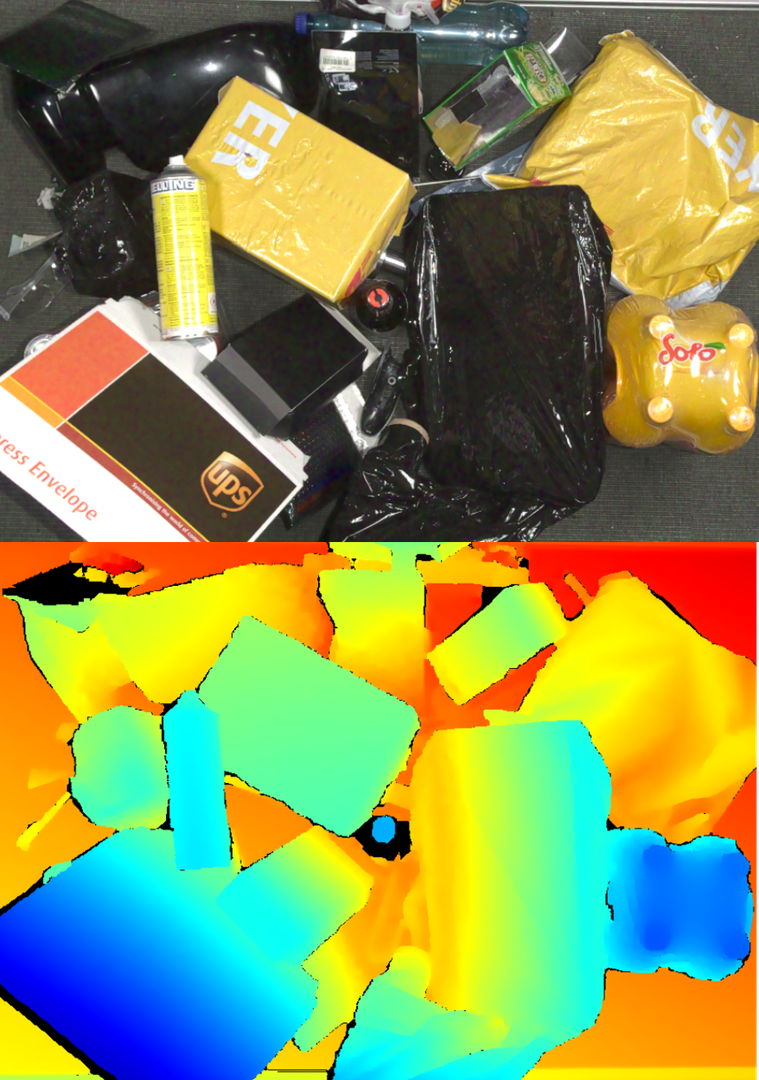

반사 필터 - Local mode (more outliers)

Reflection Filter - Global mode (less outliers)

Reflection Filter - Local mode (more outliers)

힌트

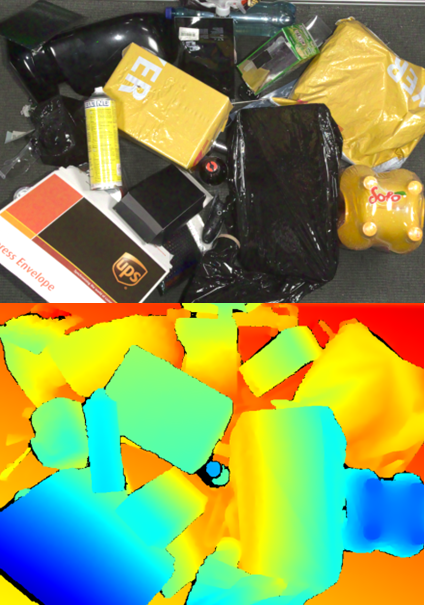

반사 필터의 Local 모드는 고립된 floating 포인트들을 남길 수 있습니다. 이것은 Cluster Filter 에 의해 보상할 수 있는 것입니다.

반사 필터(Global mode)는 3D 캡처당 다음 처리 시간을 추가합니다.

Version History

SDK

Changes

2.12.0

Stripe Engine removed from experimental. Reflection filter mode Local is now up to 15% faster.

2.11.0

Reflection filter mode Local can now be used with the Stripe engine.

2.7.0

반사 필터가 Local이라는 새 모드로 업데이트되었습니다. 이전 모드는 Global로 이름이 변경되었습니다.

1.4.0

반사 필터가 개선되어 좋은 포인트들을 더 적게 제거합니다.
