正しい位置決め

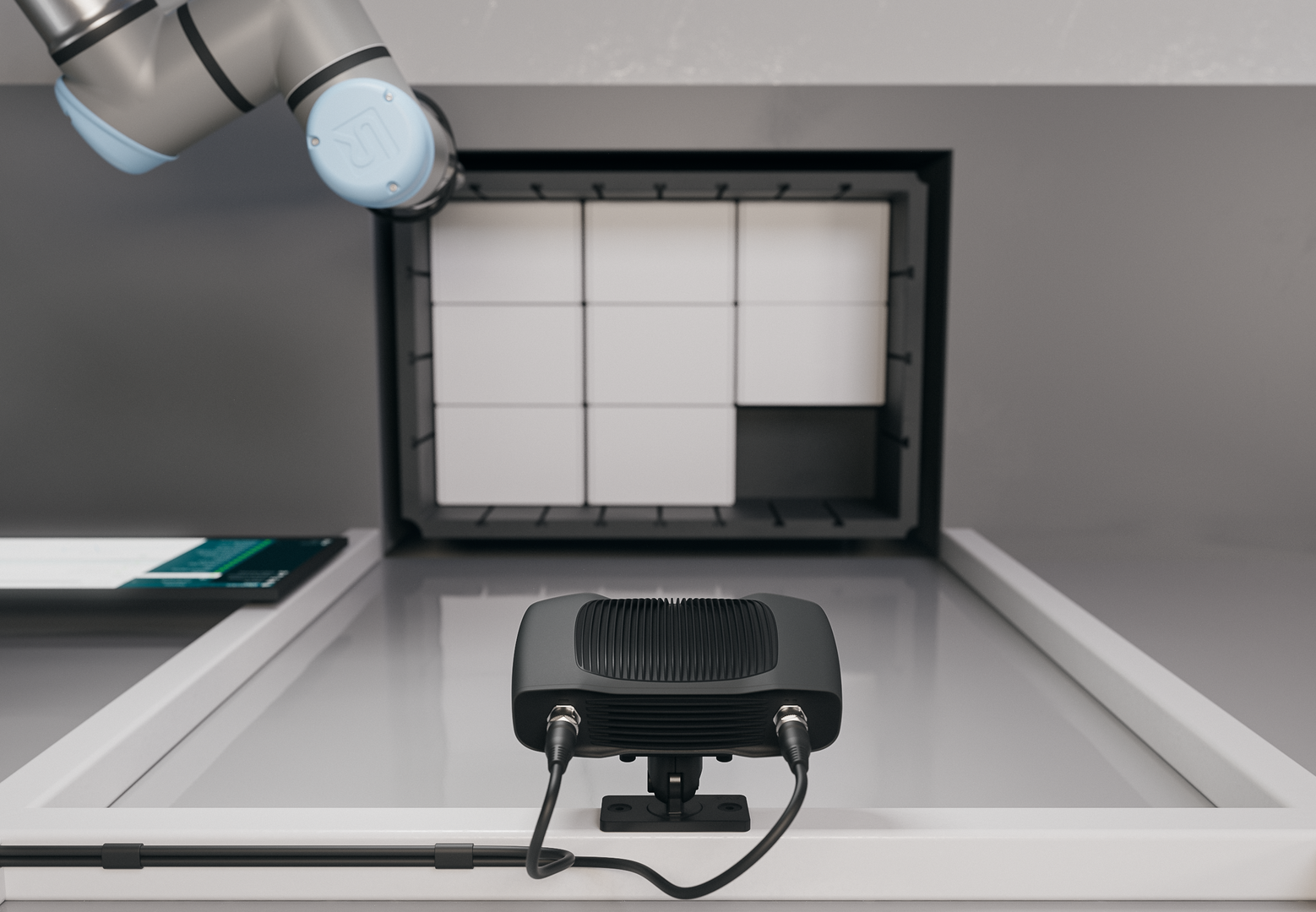

可能であれば、カメラを ビンの真上 に設置し、真下を向けてください。

これは、透明な物体や、鏡面かつ暗い表面を撮像する場合に特に有効です。この場合、カメラを対象物に対して垂直に設置することで、カメラへ戻る信号を最大化できます。

ピースピッキングでは、カメラをビンの上方に設置し、真下を向けてください。

2D カメラとプロジェクターは中心軸に対して角度があります。カメラをシーンに対して垂直にしたい場合は、この点を考慮してください。

Zivid 2+
MR130/M130
LR110/L110
MR60/M60

シーンにビンの仕切りや複数のビンがある場合は、遮蔽を最小化できるようにカメラを設置してください。遮蔽はピースピッキングの固定設置カメラで特に重要です。 オクルージョンの計算 の計算機をご利用ください。

物理的な設置については、カメラの 取り付け仕様 と マウント を参照してください。ロボット搭載カメラの場合は ロボットの取り付けに関する機械的考慮事項 もご覧ください。購入/設計/統合/設置の判断に役立ちます。

次のセクションでは、さまざまな 2D-3D キャプチャ戦略 の長所と短所を説明します。これにより、後で適切な 2D と 3D の設定を選択しやすくなります。
