機械インターフェース

This page covers the mechanical dimensions, mounting holes, mounting specifications, and mounting-surface flatness requirements for each Zivid camera.

Expand your camera below.

Zivid 3

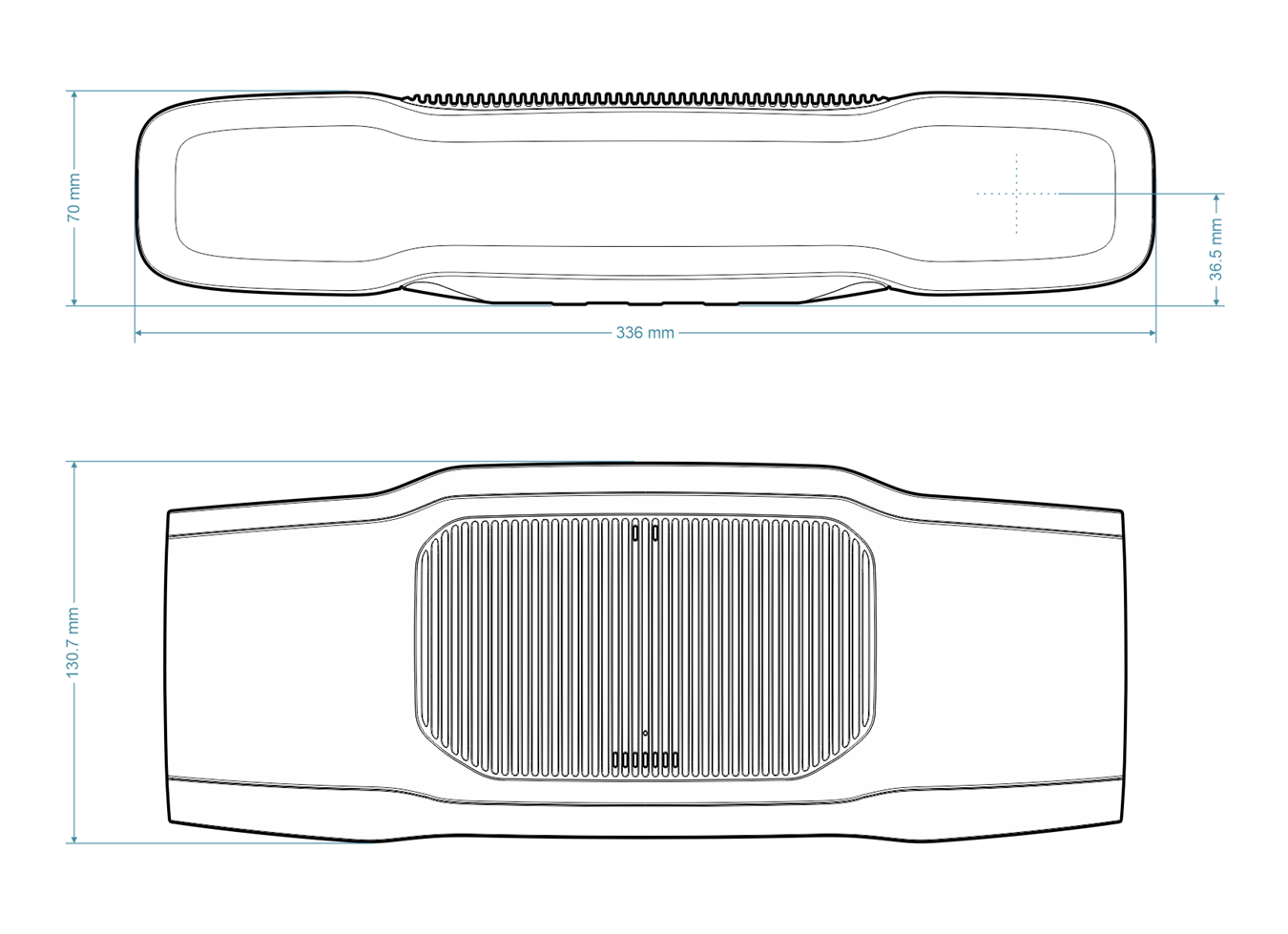

Dimensions
../../../../_images/zivid-three-dimensions.png
Mounting Specifications

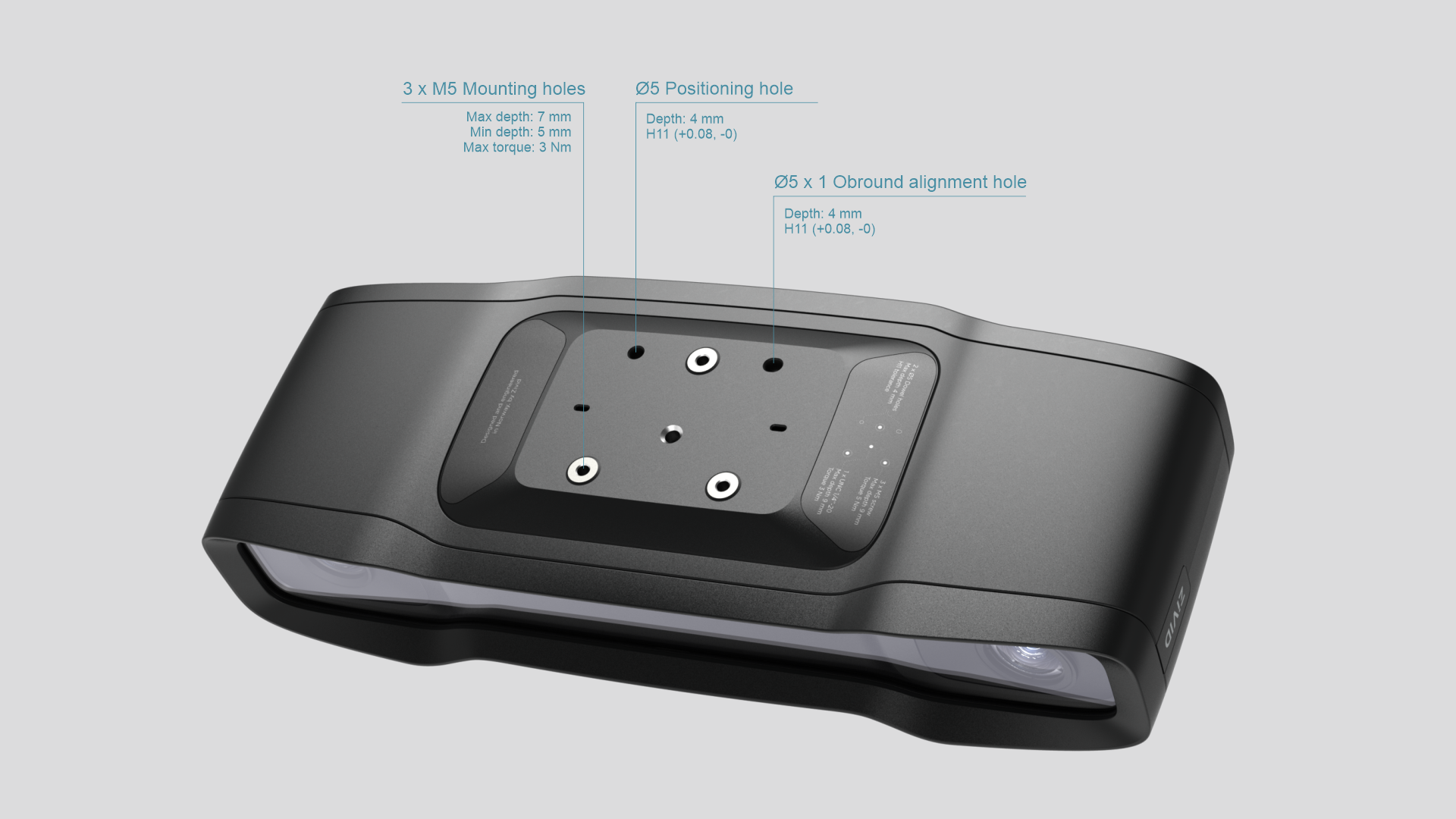

Zivid cameras have three M5 mounting holes, one Ø5 positioning hole, and one Ø5x1 obround alignment hole. We recommend using DIN 912 / ISO 4762 Hexagon or ISO 14579 Hexalobular socket head cap screws in stainless steel (A2 or A4). To ensure not damaging the threads, we recommend not exceeding the specified maximum torque value when fastening the screws.

Zivid 3 also has a tripod mount hole (UNC 1/4"-20).

../../../../_images/zivid-three-mounting.png

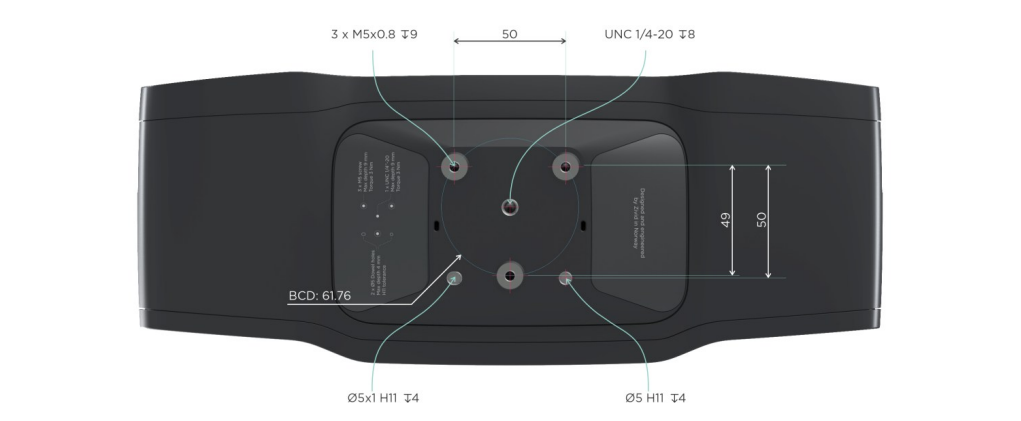

Mounting Holes
../../../../_images/zivid-3-mounting-holes.png
Flatness of Mounting Surface

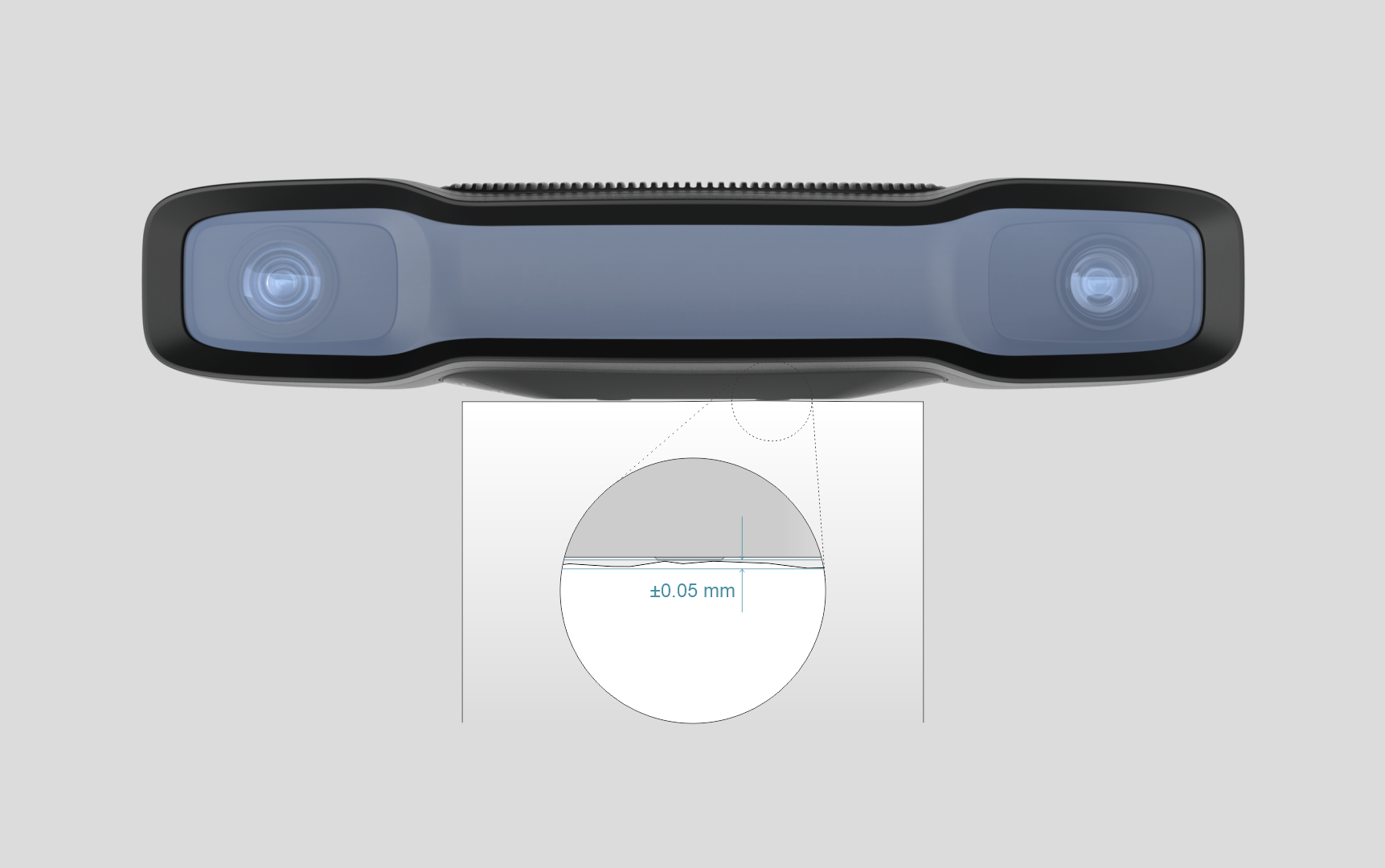

最適な性能のため、取り付け面の平面度は±0.05 mm以下を推奨します。平坦でない面への取り付けは、場合によってはキャリブレーションに影響する可能性があります。

確実な取り付けのため、 Zivid Camera Mounts のいずれかの使用を推奨します。

../../../../_images/zivid_three_flatness_of_mounting_surface.png
Zivid 2+
Dimensions
../../../../_images/zivid-two-plus-dimensions.png
Mounting Specifications

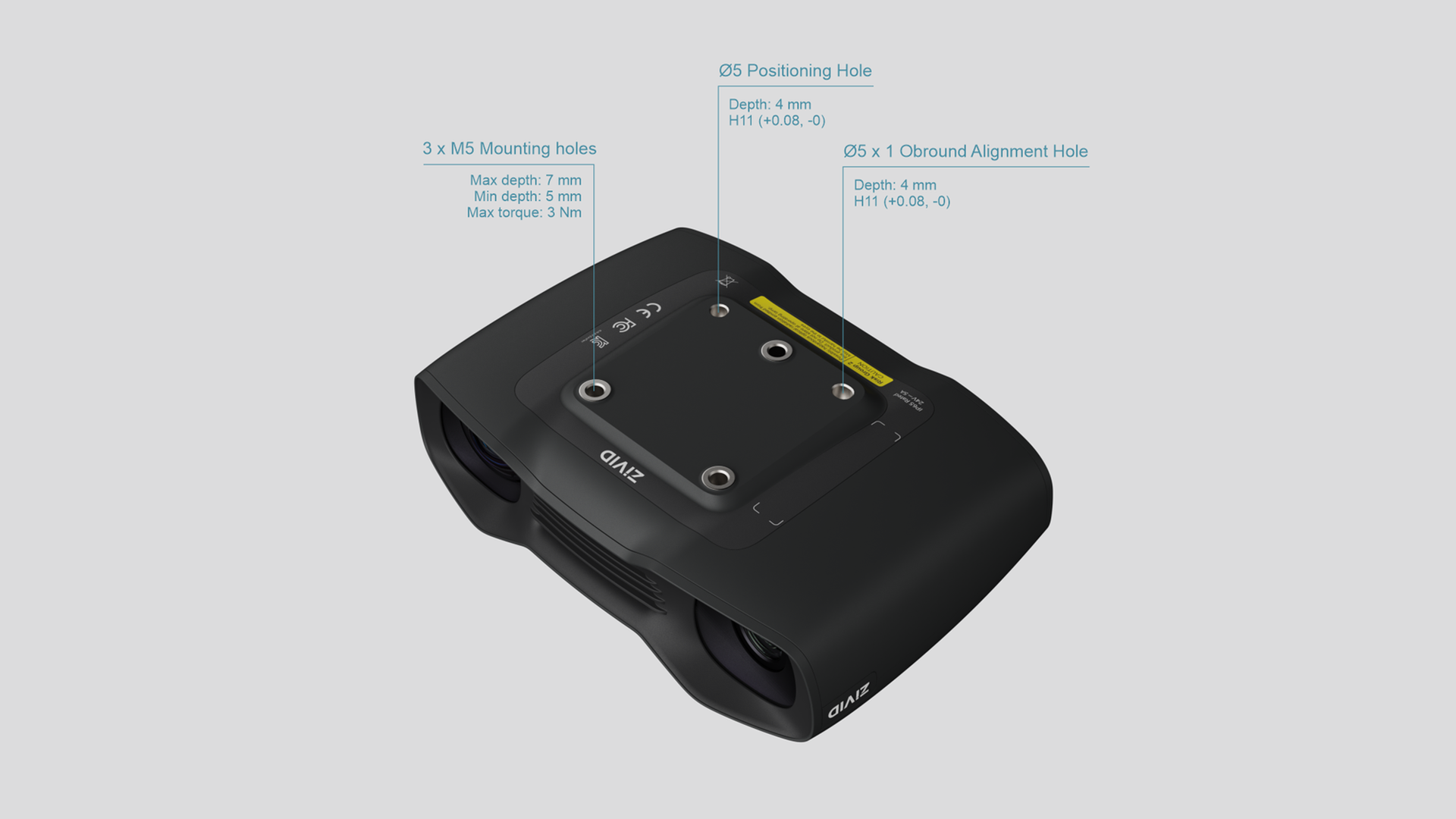

Zivid cameras have three M5 mounting holes, one Ø5 positioning hole, and one Ø5x1 obround alignment hole. We recommend using DIN 912 / ISO 4762 Hexagon or ISO 14579 Hexalobular socket head cap screws in stainless steel (A2 or A4). To ensure not damaging the threads, we recommend not exceeding the specified maximum torque value when fastening the screws.

The Zivid 2+ camera does not have a tripod mount hole, but you can use our Tripod Adapter.

../../../../_images/zivid-two-mounting.png

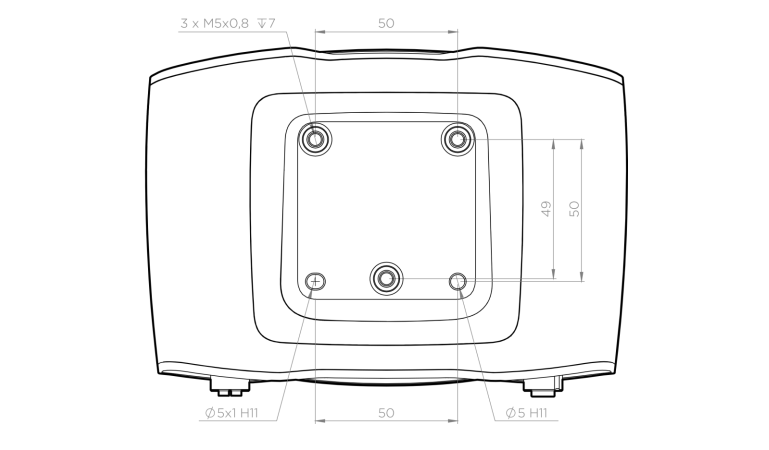

Mounting Holes
../../../../_images/zivid-2-mounting-holes.png
Flatness of Mounting Surface

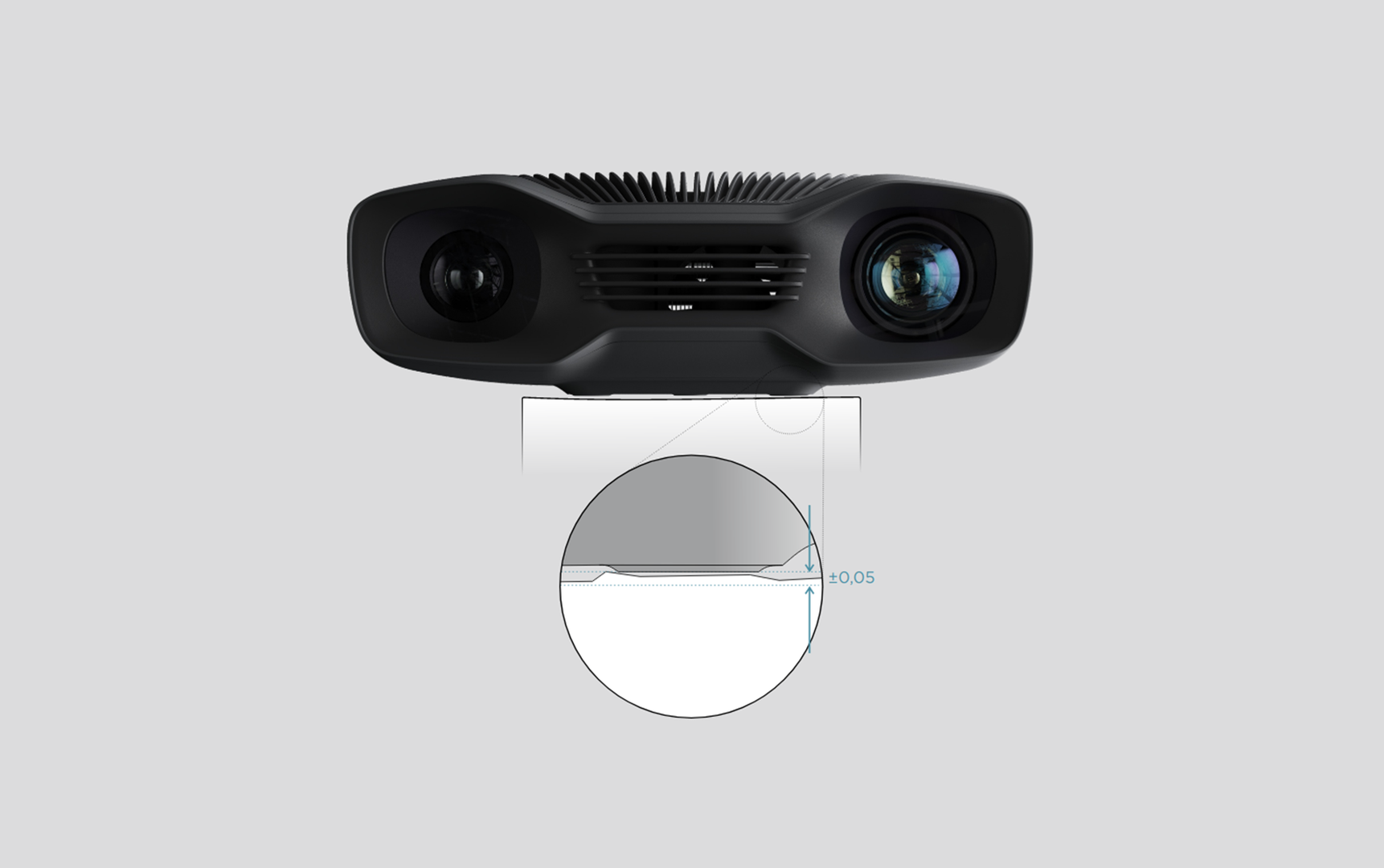

最適な性能のため、取り付け面の平面度は±0.05 mm以下を推奨します。平坦でない面への取り付けは、場合によってはキャリブレーションに影響する可能性があります。

確実な取り付けのため、 Zivid Camera Mounts のいずれかの使用を推奨します。

../../../../_images/zivid_two_flatness_of_mounting_surface.png
Zivid 2

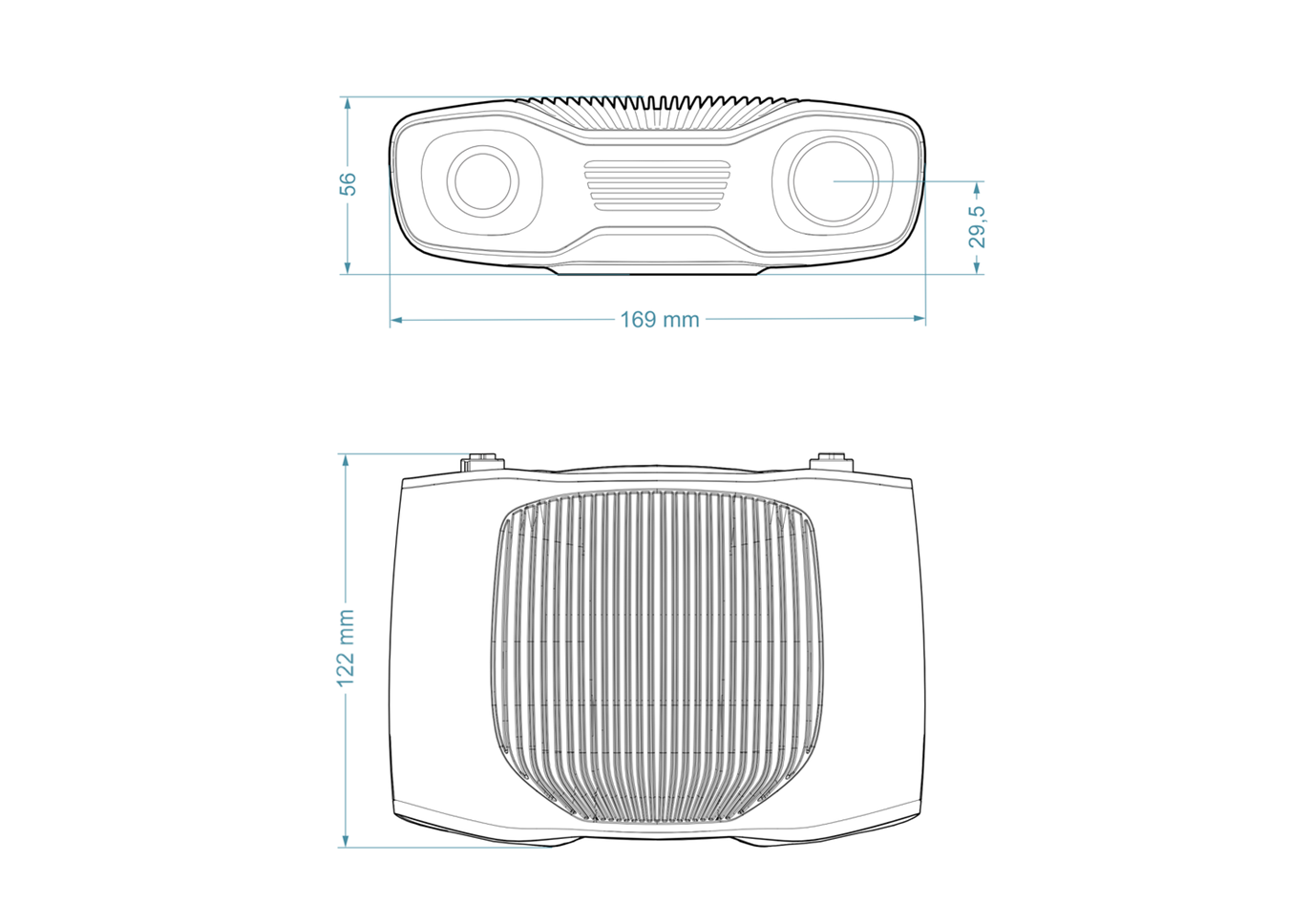

Dimensions
../../../../_images/zivid-two-dimensions.png
Mounting Specifications

Zivid cameras have three M5 mounting holes, one Ø5 positioning hole, and one Ø5x1 obround alignment hole. We recommend using DIN 912 / ISO 4762 Hexagon or ISO 14579 Hexalobular socket head cap screws in stainless steel (A2 or A4). To ensure not damaging the threads, we recommend not exceeding the specified maximum torque value when fastening the screws.

The Zivid 2 camera does not have a tripod mount hole, but you can use our Tripod Adapter.

../../../../_images/zivid-two-mounting.png
Mounting Holes
../../../../_images/zivid-2-mounting-holes.png
Flatness of Mounting Surface

最適な性能のため、取り付け面の平面度は±0.05 mm以下を推奨します。平坦でない面への取り付けは、場合によってはキャリブレーションに影響する可能性があります。

確実な取り付けのため、 Zivid Camera Mounts のいずれかの使用を推奨します。

../../../../_images/zivid_two_flatness_of_mounting_surface.png

Zividカメラの 取り付け オプションの詳細については、引き続きお読みください。

Version History

SDK

変更点

2.17.0

Zivid 3 XL250 のサポートが追加されました。

2.14.0

Zivid 2+ MR130、LR110、MR60 のサポートが追加されました。

2.12.0

Zivid One+ は生産終了となり、サポート終了となりました。
