シーンボリュームに基づくカメラセレクター
このセクションは、シーン内の長さ、幅、高さ、ビンの数に基づいて正しい Zivid カメラを選択できるようにすることを目的としています。ピースピッキングに使用される一般的なビンは、ユーロコンテナとオートストアビンです。
ユーロコンテナ

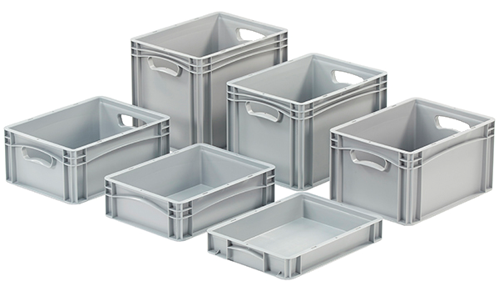

ユーロ小型コンテナ
外形寸法 |
内寸 |
|||
|---|---|---|---|---|
長さ |
幅 |
長さ |
幅 |
身長 |
400mm |
300mm |
367mm |
268mm |
70mm |
120mm |
||||
170mm |
||||
220mm |
||||
270mm |
||||
320mm |
||||

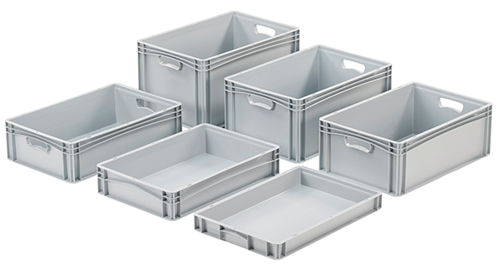

中型ユーロコンテナ
外形寸法 |
内寸 |
|||
|---|---|---|---|---|
長さ |
幅 |
長さ |
幅 |
身長 |
600mm |
400mm |
576mm |
367mm |
70mm |
120mm |
||||
170mm |
||||
220mm |
||||
270mm |
||||
320mm |
||||

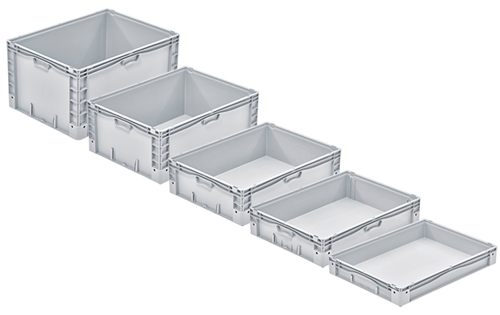

大型ユーロコンテナ
外形寸法 |
内寸 |
|||
|---|---|---|---|---|
長さ |
幅 |
長さ |
幅 |
身長 |
800mm |
600mm |
766mm |
567mm |
120mm |
220mm |
||||
320mm |
||||
420mm |
||||
520mm |
||||
カメラセレクター
据え置き型カメラか、アーム装着型カメラかを選択してください。
固定取り付け
シーン内のユーロ コンテナの数とサイズを選択します。アプリケーションに対するカメラと取り付け距離 (ビン上部まで)、つまりロボットのクリアランスに関する推奨事項は、同じ列にあります。
小さいものを 1 つ
ビンの長さ
ビンの幅
ビンの先頭へ
ビンの高さ
カメラ
ビンの底へ
400
300
800
70~320
Z2+ MR130
870 - 1120
ロボットのクリアランス要件が異なる場合は、以下の完全なオプション分析を確認して、アプリケーションに適したカメラを見つけてください。
完全なオプション分析
ビンの長さ
ビンの幅
ビンの先頭へ
ビンの高さ
カメラ
ビンの底へ
400
300
500
70~320
Z2+ MR60 [2]
570~820
600~700
70~320
Z2+ MR60 [2]
670 - 1020
800
70~320
Z2+ MR130
870 - 1120
70~220
Z2+ MR60
870 - 1020
270~320
Z2+ LR110
1070 - 1120
900
70~320
Z2+ MR130
970 - 1220
70~120
Z2+ MR60
970 - 1020
170~320
Z2+ LR110
1070 - 1220
1000~1300
70~320
Z2+ MR130
1070 - 1620
Z2+ LR110
太字 のカメラが推奨カメラです。
中型 1 つまたは小型 2 つ
ビンの長さ
ビンの幅
ビンの先頭へ
ビンの高さ
カメラ
ビンの底へ
600
400
1000
70~320
Z2+ MR130
1070 - 1320
ロボットのクリアランス要件が異なる場合は、以下の完全なオプション分析を確認して、アプリケーションに適したカメラを見つけてください。
完全なオプション分析
ビンの長さ
ビンの幅
ビンの先頭へ
ビンの高さ
カメラ
ビンの底へ
600
400
600
70~320
Z2+ MR60 [3]
670~920
700
70~320
Z2+ MR60 [3]
770 - 1020
800
70~320
Z2+ MR130
870 - 1120
70~220
Z2+ MR60
870 - 1020
270~320
Z2+ LR110
1070 - 1120
900
70~320
Z2+ MR130
970 - 1220
70~120
Z2+ MR60
970 - 1020
170~320
Z2+ LR110
1070 - 1220
1000~1300
70~320
Z2+ MR130
1070 - 1620
Z2+ LR110
[3] (1,2) ロボットの設置スペースに制限がない場合は、可能な限り近い距離で Z2+ MR130 を選択してください。
太字 のカメラが推奨カメラです。
大 1 つまたは中 2 つ
ビンの長さ
ビンの幅
ビンの先頭へ
ビンの高さ
カメラ
ビンの底へ
800
600
1300
70~320
Z2+ MR130
1370 年 - 1620 年
ロボットのクリアランス要件が異なる場合は、以下の完全なオプション分析を確認して、アプリケーションに適したカメラを見つけてください。
完全なオプション分析
ビンの長さ
ビンの幅
ビンの先頭へ
ビンの高さ
カメラ
ビンの底へ
800
600
800
70~120
Z2+ MR60 [4]
870~920
170~520
Z2+ LR110 [4]
970 - 1320
900
70~120
Z2+ MR60 [4]
970 - 1020
170~520
Z2+ LR110 [4]
1070 - 1420
1000~1200
70~320
Z2+ LR110 [4]
1070 - 1520
1300
70~320
Z2+ MR130
1370 年 - 1620 年
Z2+ LR110
1400
70~520
Z2+ MR130
1470 年 - 1920 年
70~320
Z2+ LR110
1470 年 - 1670 年
1500
70~520
Z2+ MR130
1570 年 - 2020 年
70~170
Z2+ LR110
1570 年 - 1670 年
1600
70~520
Z2+ MR130
1670 年 - 2120 年
70
Z2+ LR110
1670
[4] (1,2,3,4,5) ロボットの設置スペースに制限がない場合は、可能な限り近い距離で Z2+ MR130 を選択してください。
太字 のカメラが推奨カメラです。
2 つの大
ビンの長さ
ビンの幅
ビンの先頭へ
ビンの高さ
カメラ
ビンの底へ
1200
800
1200
120~420
Z2+ LR110
1320 - 1620
1700
120~520
Z3 XL250
1820 年 - 2220 年
ロボットのクリアランス要件が異なる場合は、以下の完全なオプション分析を確認して、アプリケーションに適したカメラを見つけてください。
完全なオプション分析
ビンの長さ
ビンの幅
ビンの先頭へ
ビンの高さ
カメラ
ビンの底へ
1200
800
1200
120~420
Z2+ LR110
1320 - 1620
1300
120~320
Z2+ LR110
1420 - 1620
1400
120~320
Z2+ LR110
1520 年 - 1620 年
1500
120
Z2+ LR110
1620
1700
120~520
Z3 XL250
1820 年 - 2220 年
すべての寸法は mm 単位で示されます。
アーム装着取り付け
シーン内のユーロコンテナの数とサイズ、およびビンの高さに基づいて、アプリケーションに適したカメラモデルを見つけてください。推奨されるキャプチャ距離 (ビンの上部まで) は同じ列内です。
ユーロコンテナ
ビンの長さ
ビンの幅
ビンの高さ
カメラ
ビンの先頭へ
ビンの底へ
小さいものを 1 つ
400
300
70~320
Z2+ MR60
500
570~820
中型 1 つまたは小型 2 つ
600
400
70~320
Z2+ MR60
600
670~920
大 1 つまたは中 2 つ
800
600
70~520
Z2+ LR110
800
870 - 1320
2 つの大
1200
800
70~520
Z2+ LR110
1200
1270 - 1720
以下の完全なオプション分析をチェックして、アプリケーションに適したカメラを見つけることもできます。
完全なオプション分析
ユーロコンテナ
ビンの長さ
ビンの幅
ビンの高さ
カメラ
ビンの先頭へ
ビンの底へ
小さいものを 1 つ
400
300
70~320
Z2+ MR60
500
570~820
Z2+ MR130
800
870 - 1120
中型 1 つまたは小型 2 つ
600
400
70~320
Z2+ MR60
600
670~920
Z2+ MR130
1000
1070 - 1320
大 1 つまたは中 2 つ
800
600
70~520
Z2+ LR110
800
870 - 1320
70~520
Z2+ MR130
1320
1390 年 - 1840 年
2 つの大
1200
800
70~520
Z2+ LR110
1200
1270 - 1720
70~520
Z2+ MR130
2000
2070 - 2520 [1]
[1] ワークピースとの距離をできるだけ近づけるため、容器が空になるにつれて、アームに取り付けられたカメラを下げていく必要があります。
太字 のカメラが推奨カメラです。
すべての寸法は mm 単位で示されます。

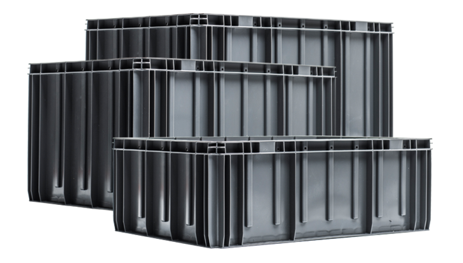

AutoStore ビン
外形寸法 |
内寸 |
|||
|---|---|---|---|---|
長さ |
幅 |
長さ |
幅 |
身長 |
649mm |
449mm |
603mm |
403mm |
220mm |
330mm |
||||
425mm |
||||
AutoStore ビン用のカメラ セレクター
オンアームカメラまたは固定カメラのどちらを使用しているかを選択します。
固定取り付け
シーン内の AutoStore ビンの数を選択します。アプリケーションに対するカメラと取り付け距離 (ビン上部まで)、つまりロボットのクリアランスに関する推奨事項は、同じ列にあります。
1 つのビン
ビンの長さ
ビンの幅
ビンの先頭へ
ビンの高さ
カメラ
ビンの底へ
603
403
1100
220~425
Z2+ MR130
1320 - 1525
ロボットのクリアランス要件が異なる場合は、以下の完全なオプション分析を確認して、アプリケーションに適したカメラを見つけてください。
完全なオプション分析
ビンの長さ
ビンの幅
ビンの先頭へ
ビンの高さ
カメラ
ビンの底へ
603
403
600
220~425
Z2+ MR60
820 - 1025
700
220~425
Z2+ MR60 [8]
920 - 1125
Z2+ LR110
800
220~425
Z2+ LR110 [8]
1020 - 1225
Z2+ MR60
900
220~425
Z2+ LR110 [8]
1070 - 1220
1000~1300
220~425
Z2+ MR130
1220 - 1725
Z2+ LR110
[8] (1,2,3) ロボットの設置スペースに制限がない場合は、可能な限り近い距離で Z2+ MR130 を選択してください。
太字 のカメラが推奨カメラです。
2 つのビン
ビンの長さ
ビンの幅
ビンの先頭へ
ビンの高さ
カメラ
ビンの底へ
898
603
1500
220~425
Z2+ MR130
1720 年 - 1920 年
ロボットのクリアランス要件が異なる場合は、以下の完全なオプション分析を確認して、アプリケーションに適したカメラを見つけてください。
完全なオプション分析
ビンの長さ
ビンの幅
ビンの先頭へ
ビンの高さ
カメラ
ビンの底へ
898
603
900
220
Z2+ MR60 [9]
970 - 1020
330~425
Z2+ LR110 [9]
1230 - 1325
1000~1200
220~425
Z2+ LR110 [9]
1220 - 1625
1300
220~425
Z2+ LR110 [9]
1520 年 - 1620 年
1400
220~425
Z2+ MR130
1620 年 - 1825 年
220~330
Z2+ MR130
1620 年から 1730 年
1500
220~425
Z2+ MR130
1720 年 - 1920 年
1600
220~425
Z3 XL250
1820 年 - 2025 年
[9] (1,2,3,4) ロボットの設置スペースに制限がない場合は、可能な限り近い距離で Z2+ MR130 を選択してください。
太字 のカメラが推奨カメラです。
すべての寸法は mm 単位で示されます。
アーム装着取り付け
シーン内の AutoStore ビンの数とサイズに基づいて、アプリケーションに適したカメラ モデルを見つけてください。推奨されるキャプチャ距離 (ビンの上部まで) は同じ列内です。
AutoStore ビン
ビンの長さ
ビンの幅
ビンの高さ
カメラ
ビンの先頭へ
ビンの底へ
1 つのビン
603
403
220~330
2+ MR60
600
820~930
220~425
2+ MR130
1020
1240 - 1445
2 つのビン
898
603
220~425
LR110 2個以上
1000
1220 - 1425
220~425
2+ MR130
1480
1700 年 - 1905 年
すべての寸法は mm 単位で示されます。 太字 のカメラが推奨カメラです。
カメラセレクターに関する考慮事項

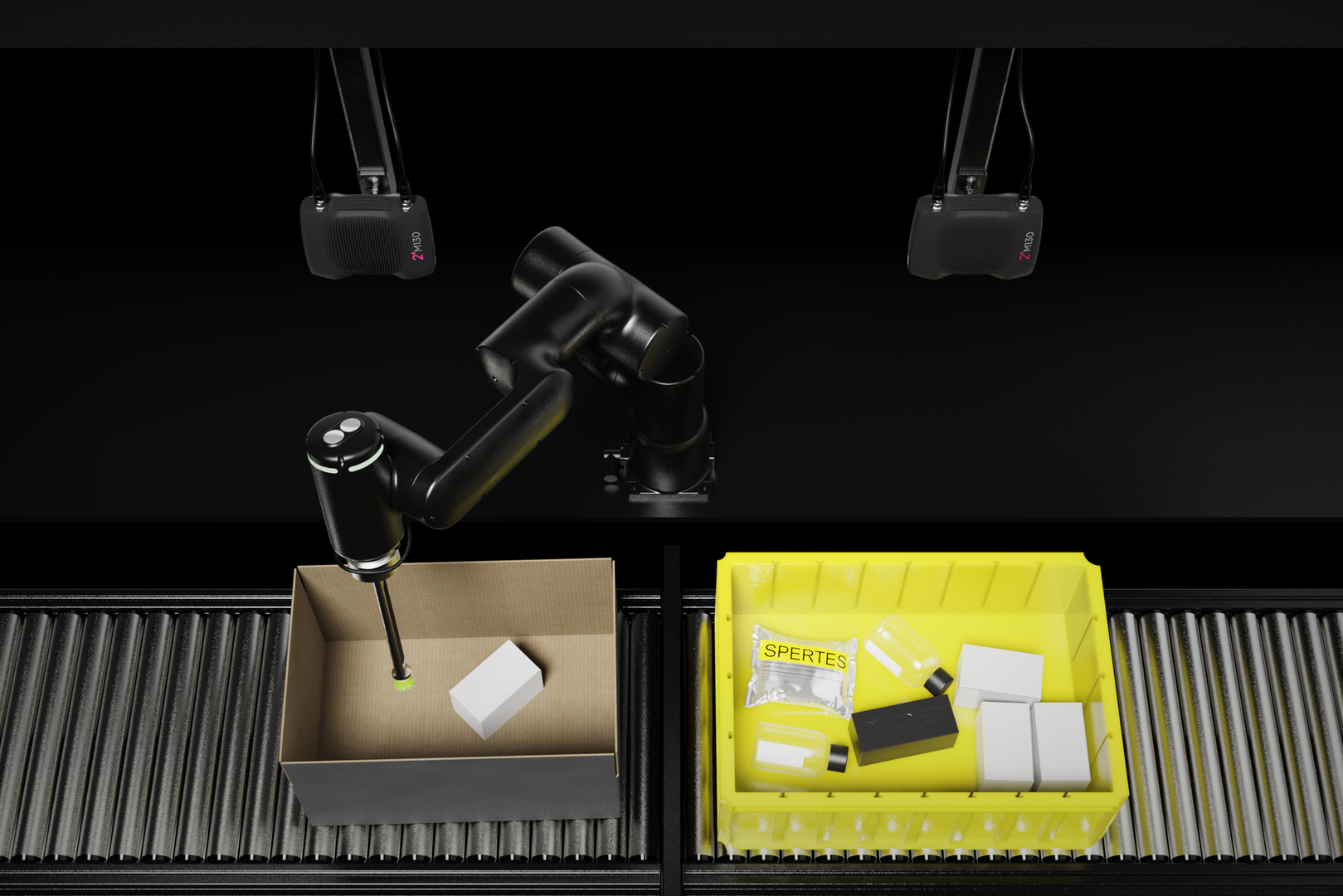

固定取り付け
ロボットには、カメラと衝突せずにカメラとゴミ箱の間を自由に移動できる十分な隙間が必要です。ビンの上部までの隙間の合計距離は、いくつかの要素によって異なります。 1 つ目はグリッパーの全長です。グリッパーは、ビンに入る前に完全にビンの上にある必要があります。 2 番目の要素は、ロボットがゴミ箱からオブジェクトを取り出すポーズでのオブジェクトの最大の高さです。ロボットが機械式グリッパーなどを使用して物体を持ち上げる場合、物体はグリッパーから吊り下げられます。ロボットは、ロボットの動作中にビンの端に衝突しないように、オブジェクトをビンの端の上に移動させなければなりません。最後に、カメラのサイズとある程度の安全マージンがあります。
オンアーム取り付け
カメラは、撮影中にゴミ箱上部の全長と全幅が見える位置にロボットに取り付ける必要があります。この位置では、グリッパーが完全にビンの外側にある必要があります。また、ピッキング中にカメラがビンの端に衝突しないように、カメラはグリッパーの先端から十分に離れた場所に取り付ける必要があります。これは、たとえば 45 度などの角度でピッキングする場合でも当てはまります。
空間解像度
空間解像度は、イメージングの距離を選択する際の重要な要素です。空間解像度の要件を見つけるには、希望する最大のイメージング距離で見える最小のオブジェクトの特徴を考慮する必要があります。練習として、1 cm x 1 cm の立方体を考えてみましょう。 1 mm の空間分解能では、各次元で 8 ~ 10 ポイント、つまり 64 ~ 100 ポイントが得られます。この点の数は、点群からオブジェクトを検出し、そのピック ポーズを推定するのに十分なはずです。安全のため、ほとんどのオブジェクトには 0.5 ~ 0.8 mm の空間解像度を、小さなオブジェクトや細かいディテールや小さな特徴を持つオブジェクトには 0.25 ~ 0.5 mm の空間解像度をお勧めします。
Warning! カスタム シーンがある場合、または別のビンを使用している場合は、いつでも FOV と撮像距離を計算する するか、 取り付け仕様 を確認してください。 焦点深度の計算 することも重要です。
次のセクションでは 最適な画像結果を得るためのカメラの 位置決めについて説明します。
バージョン履歴
SDK |
変更点 |
|---|---|
2.12.0 |
Zivid One+ はサポート終了となり、販売は終了しました。 |
2.17.0 |
Zivid3 XL250 を部品ピッキングテーブルに追加します。 |
