作動距離と視野
このページでは、各 Zivid カメラモデルの視野(FOV)図と CAD データム参照を示しています。カメラの距離と視野の関係を調べるには、FOV and imaging distance calculator をご利用ください。
注釈
このページの視野(FOV)図は、2D カメラとプロジェクタの重なり部分を表しています。この重なりは、組み立て時の光学的アライメントの個体差により、個体ごとにおよそ 1 度程度まで変動します(規定の公差については datasheets を参照してください)。したがって、視野(FOV)図、計算機、および CAD ファイルはいずれも公称値であり、特定の個体に対して正確な値ではありません。

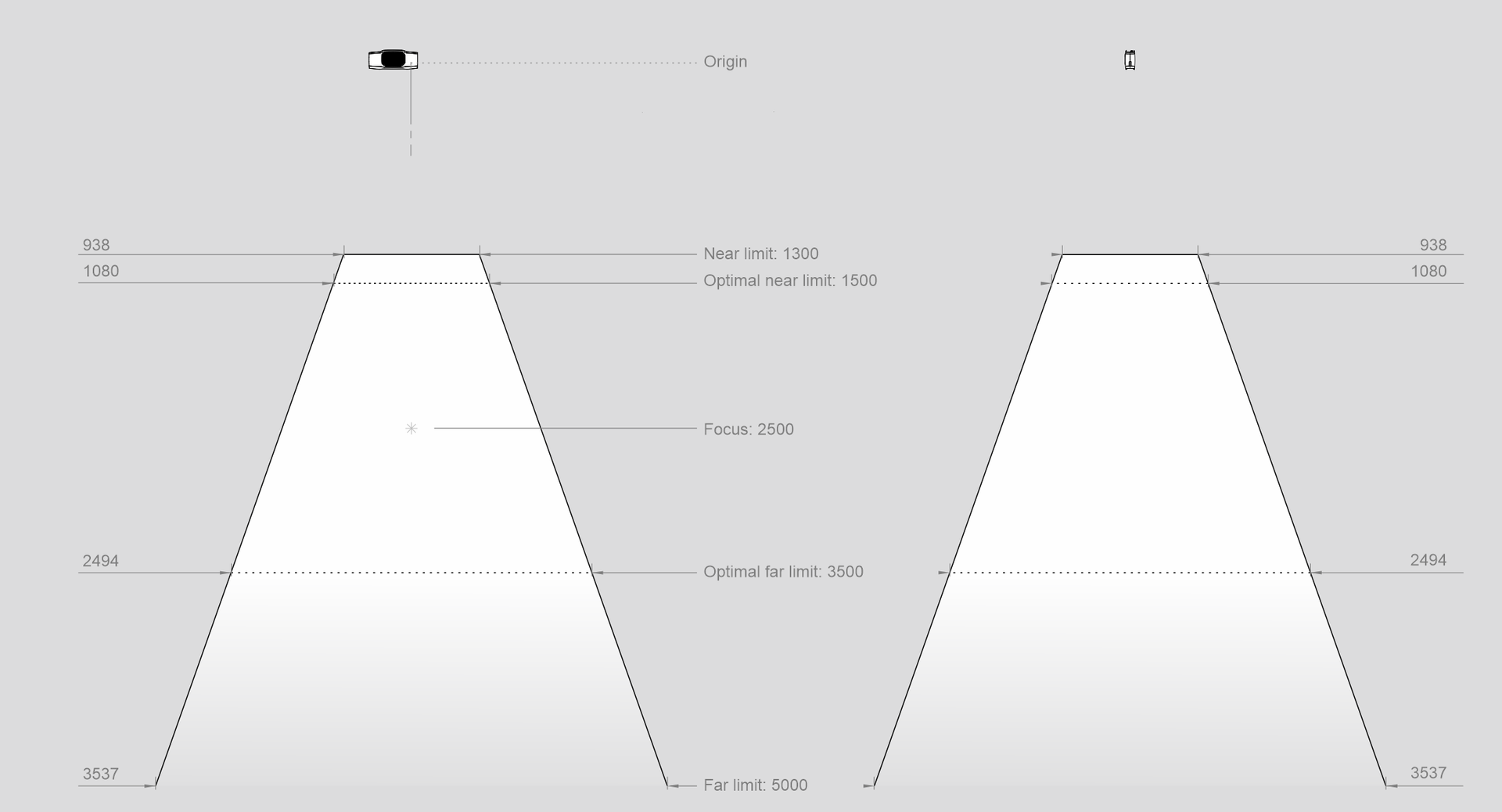

Zivid 3
CAD モデル情報

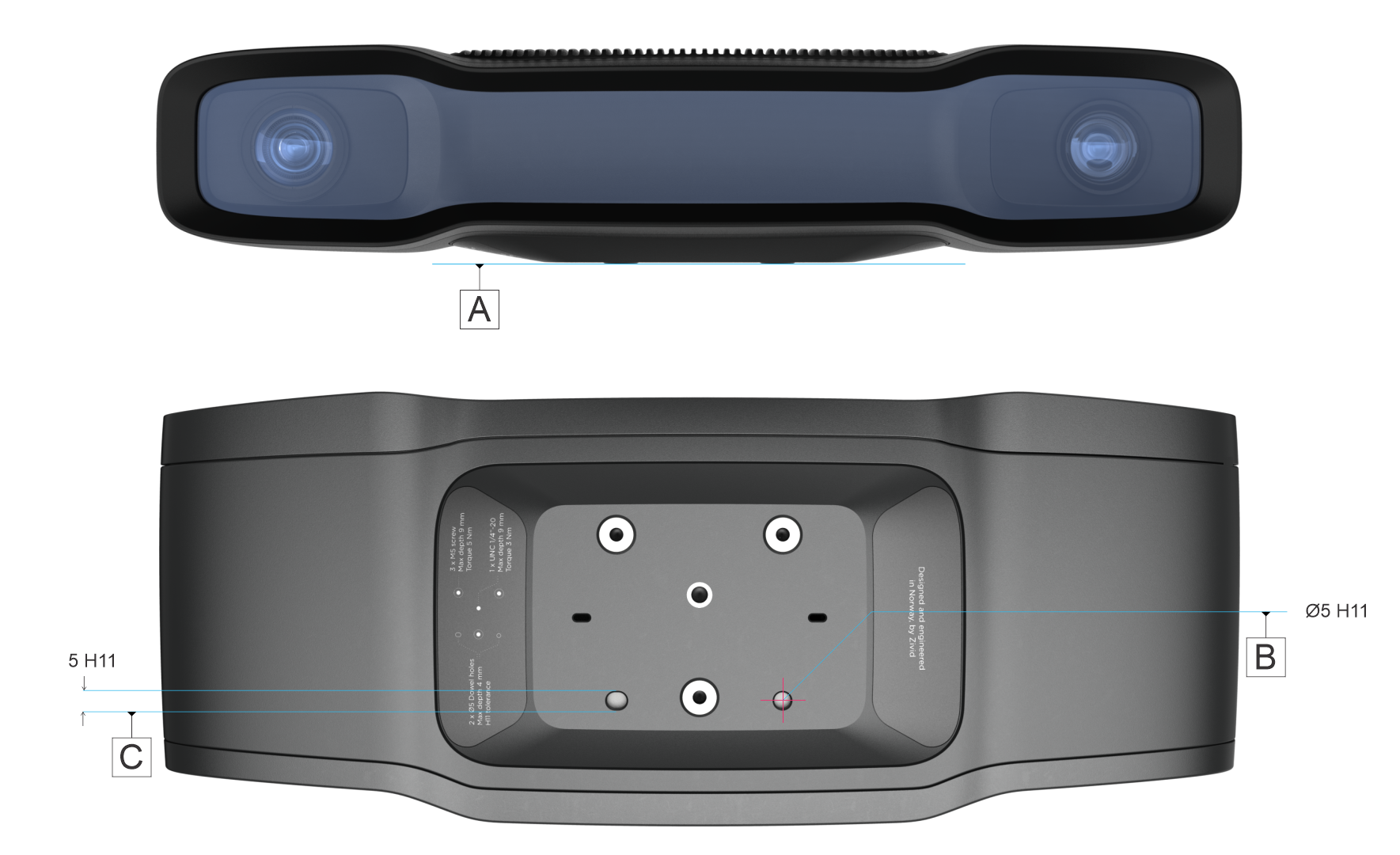

Zivid 3 CAD モデルのデータム参照は、Ø5 位置決め穴の中心にあります (下の画像の B)。
光学中心 はデータム基準に対して定義されています。

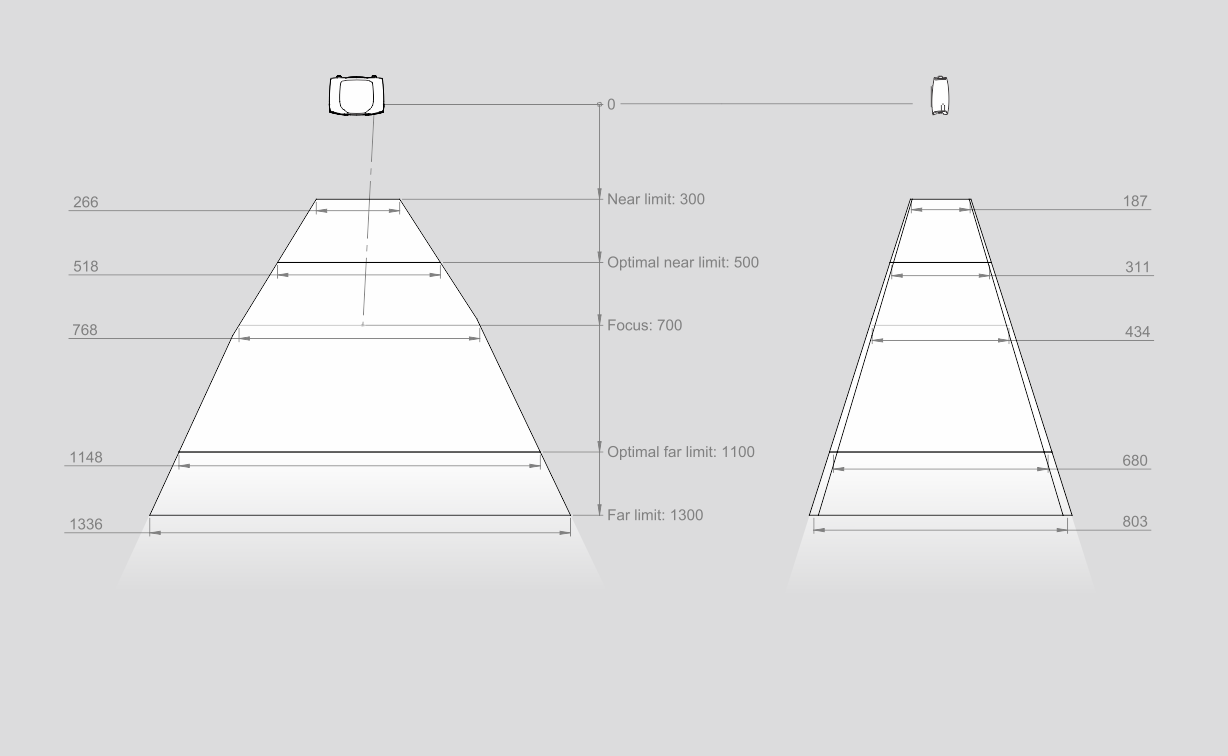

Zivid 2+

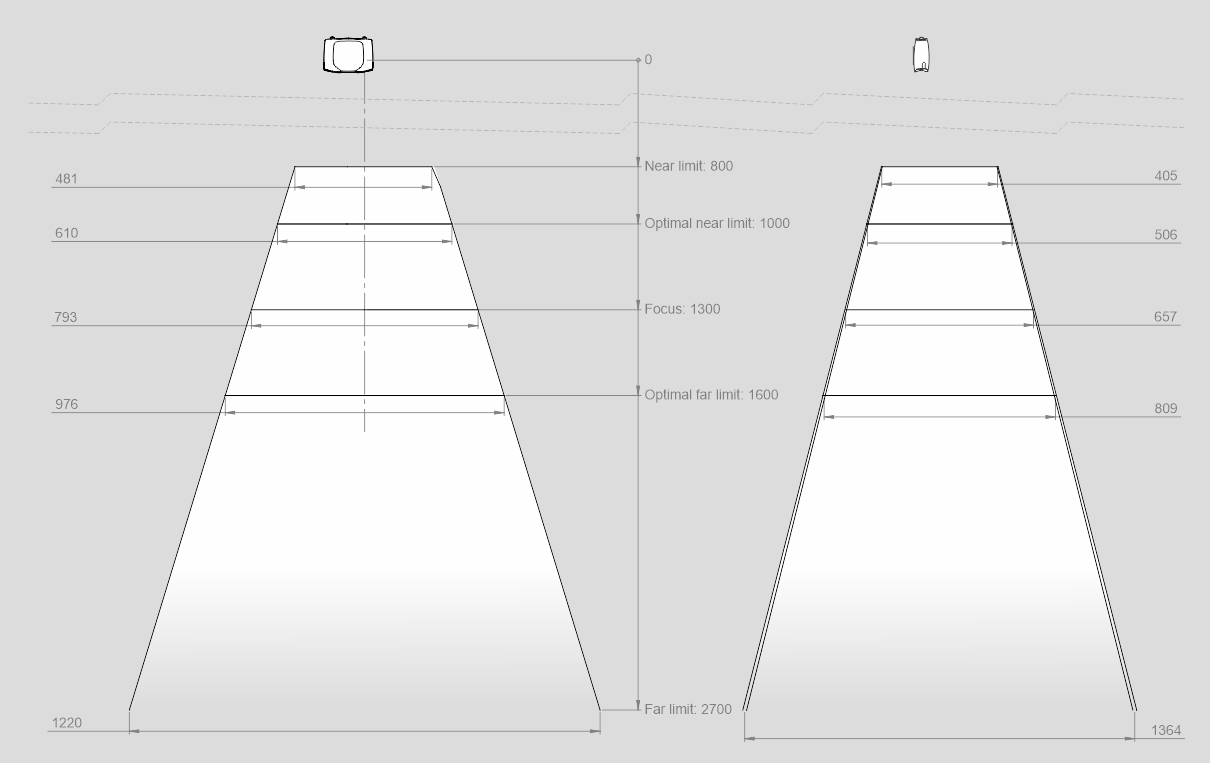

MR130/M130

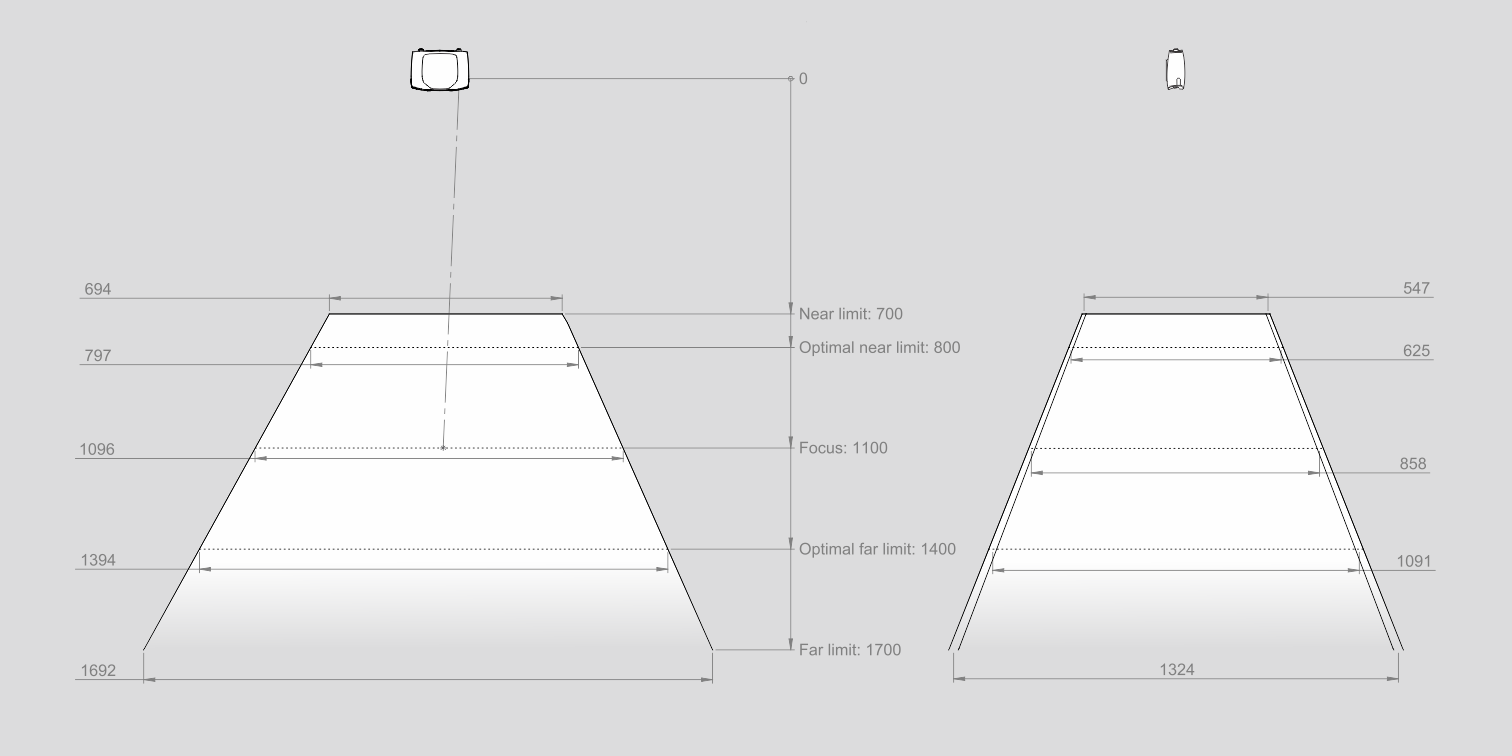

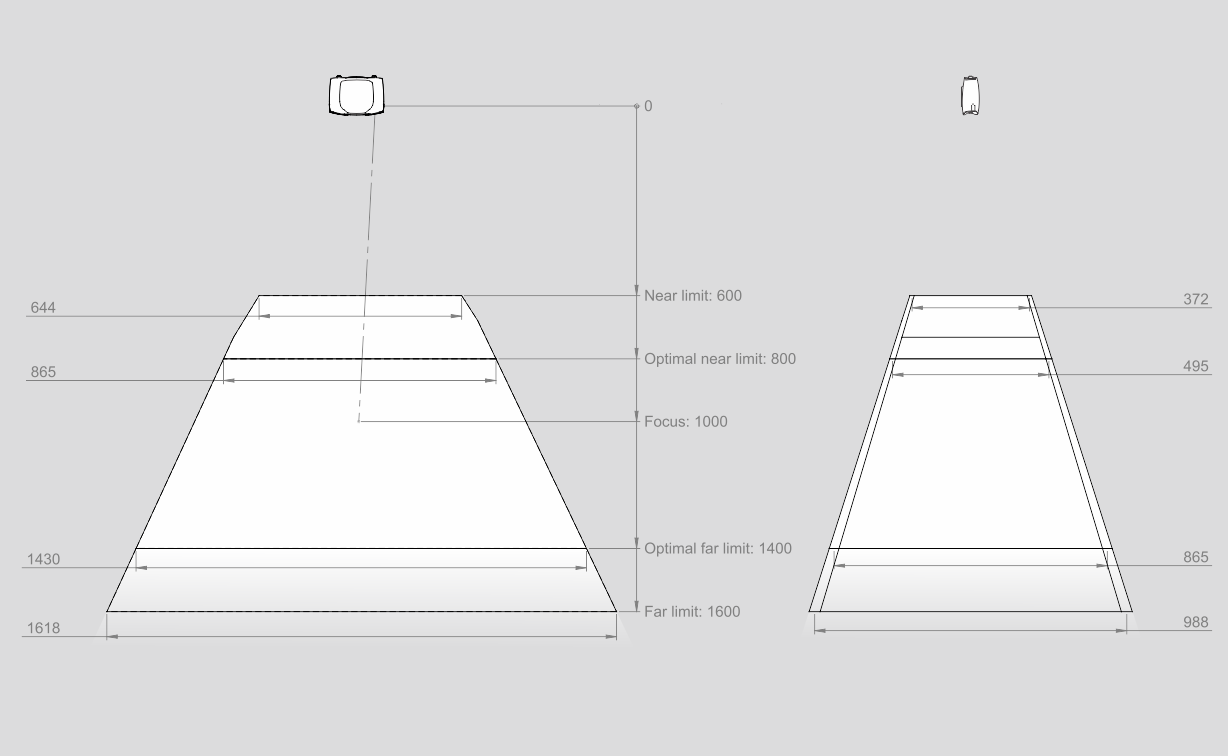

LR110/L110

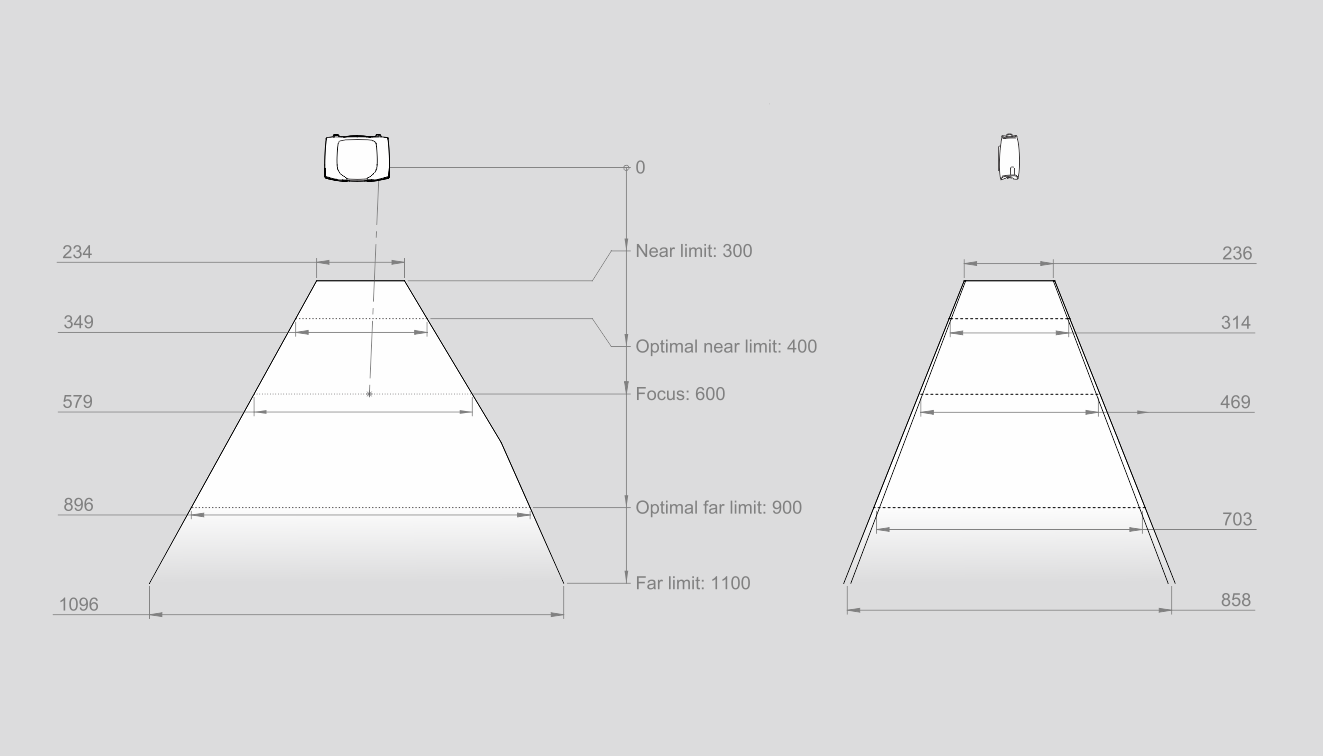

MR60/M60
CAD モデル情報
Zivid 2+ CAD モデルのデータム参照は、Ø5 位置決め穴の中心にあります (下の画像の B)。
光学中心 はデータム基準に対して定義されています。
Zivid 2
CAD モデル情報

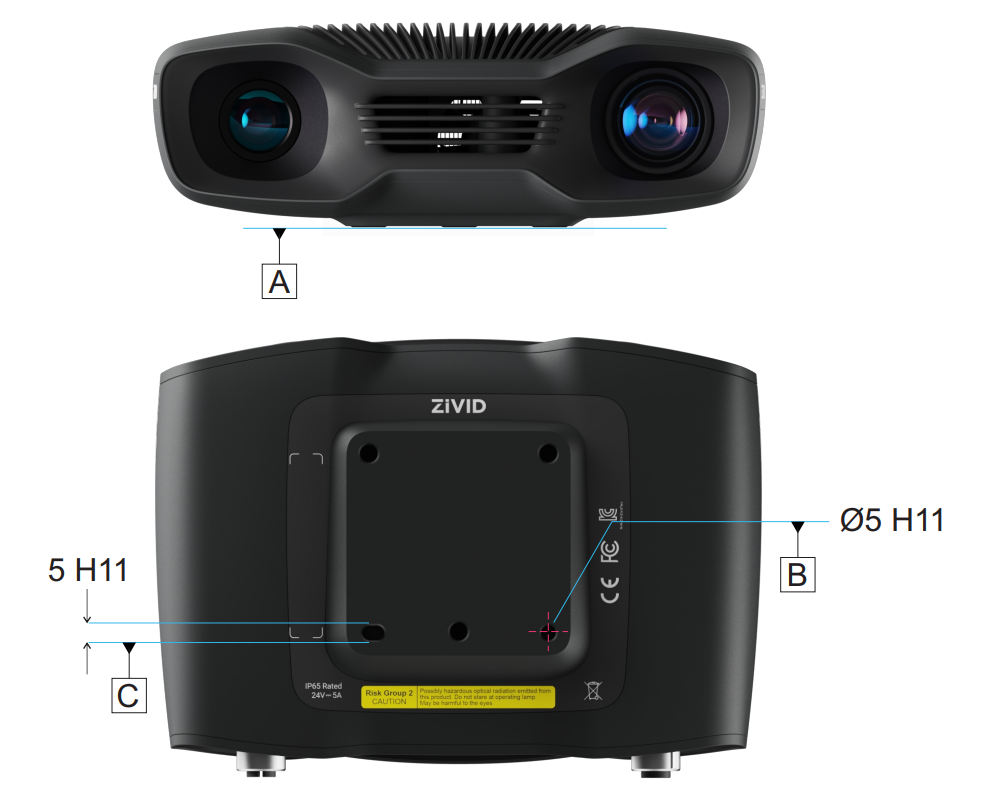

Zivid 2 CAD モデルのデータム参照は、Ø5 位置決め穴の中心にあります (下の画像の B)。
光学中心 はデータム基準に対して定義されています。
Zivid カメラの 機械インターフェース について引き続きお読みください。
