工作距离和视野

请查看 FOV和拍照距离计算器 获取Zivid相机的拍照距离和FOV之间的关系。

Zivid 3

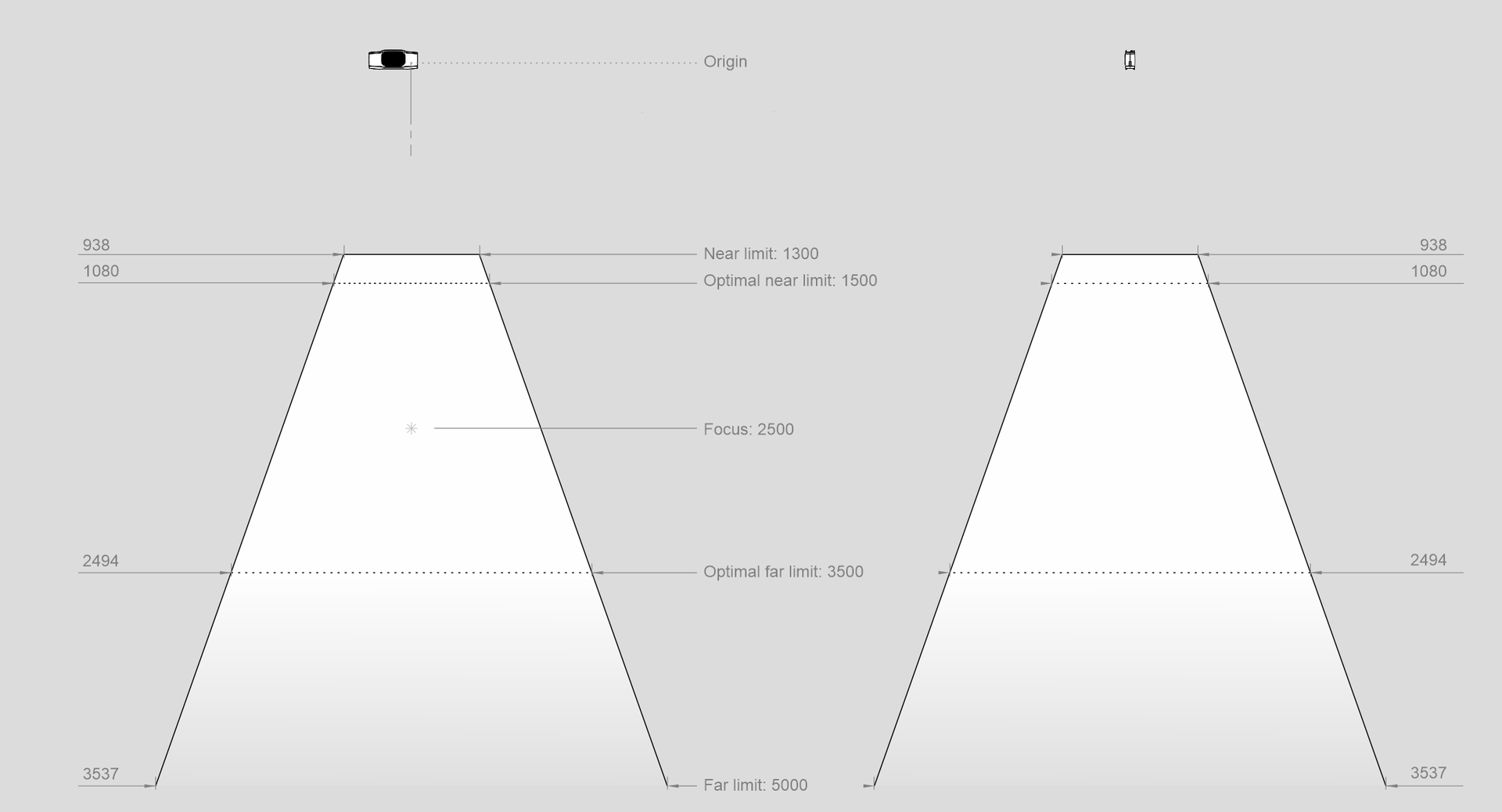

XL250

FOV CAD文件

• zivid-three-xl250-fov.step

• zivid-three-xl250-fov.stl

CAD模型信息

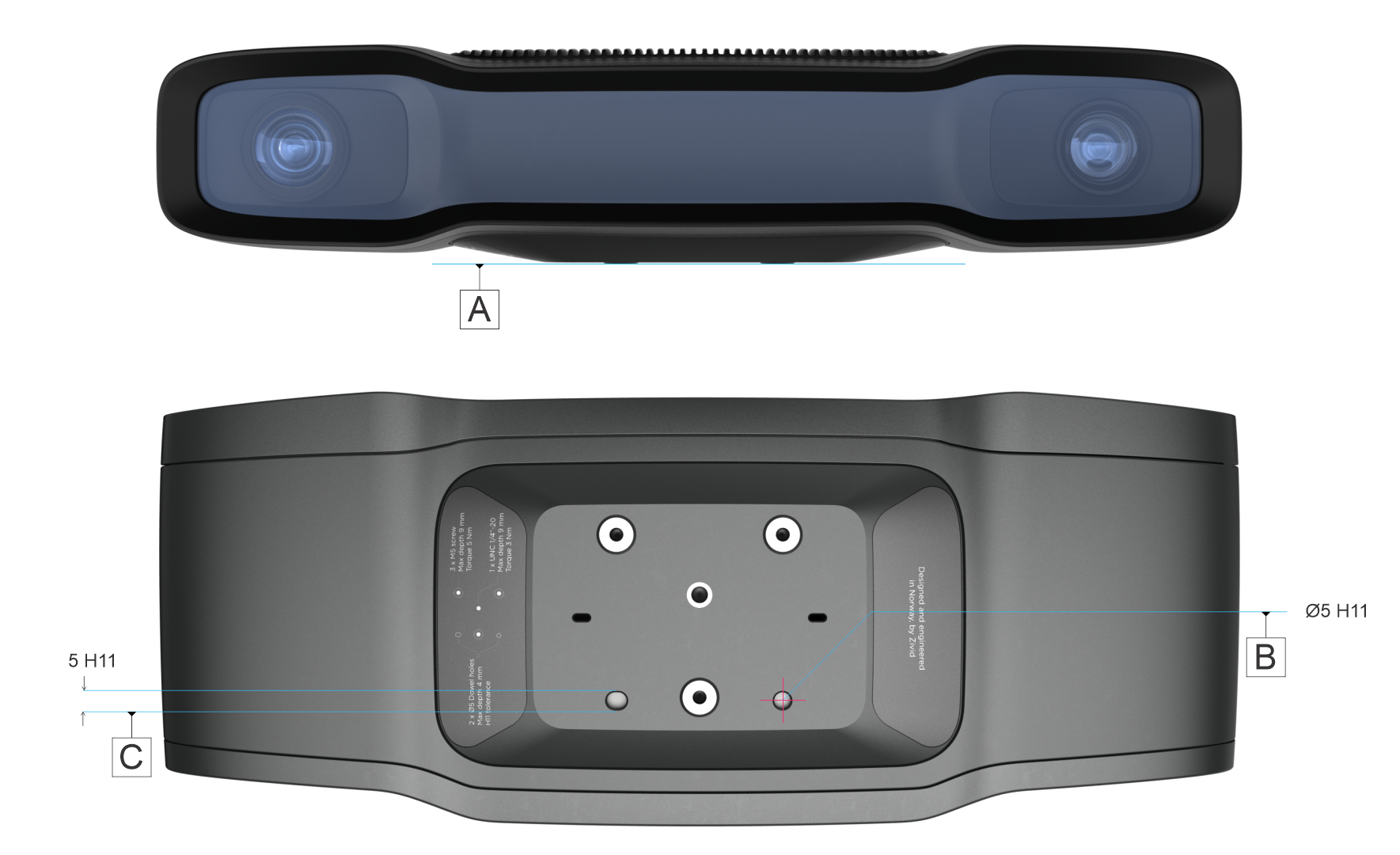

Zivid 3 CAD 模型的基准参考位于 Ø5 定位孔的中心（下图中的 B）。

光学中心 是相对于基准参考找到的。

Zivid 2+

MR130/M130

FOV CAD文件

• zivid-two-plus-mr130/m130-fov.step

• zivid-two-plus-mr130/m130-fov.stl

LR110/L110

FOV CAD文件

• zivid-two-plus-lr110/l110-fov.step

• zivid-two-plus-lr110/l110-fov.stl

MR60/M60

FOV CAD文件

• zivid-two-plus-mr60/m60-fov.step

• zivid-two-plus-mr60/m60-fov.stl

CAD模型信息

Zivid 2+ CAD 模型的基准参考位于 Ø5 定位孔的中心（下图中的 B）。

光学中心 是相对于基准参考找到的。

Zivid 2

M70

FOV CAD文件

• zivid-two-m70-fov.step

• zivid-two-m70-fov.stl

L100

FOV CAD文件

• zivid-two-l100-fov.step

• zivid-two-l100-fov.stl

CAD模型信息

Zivid 2 CAD 模型的基准参考位于 Ø5 定位孔的中心（下图中的 B）。

光学中心 是相对于基准参考找到的。

继续阅读有关Zivid相机 机械接口 的文章。

版本历史

SDK	变更
2.17.0	增加了对 Zivid 3 XL250 的支持。
2.14.0	增加了对 Zivid 2+ MR130、LR110 和 MR60 的支持。
2.12.0	Zivid One+ 已达到其生命周期的终点并且不再受支持。
