机械接口

尺寸

../../../_images/zivid-two-plus-dimensions.png
../../../_images/zivid-two-dimensions.png

安装规格

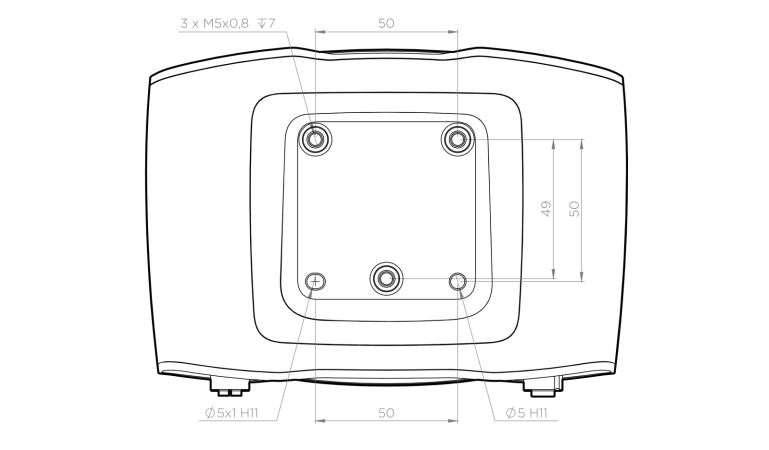

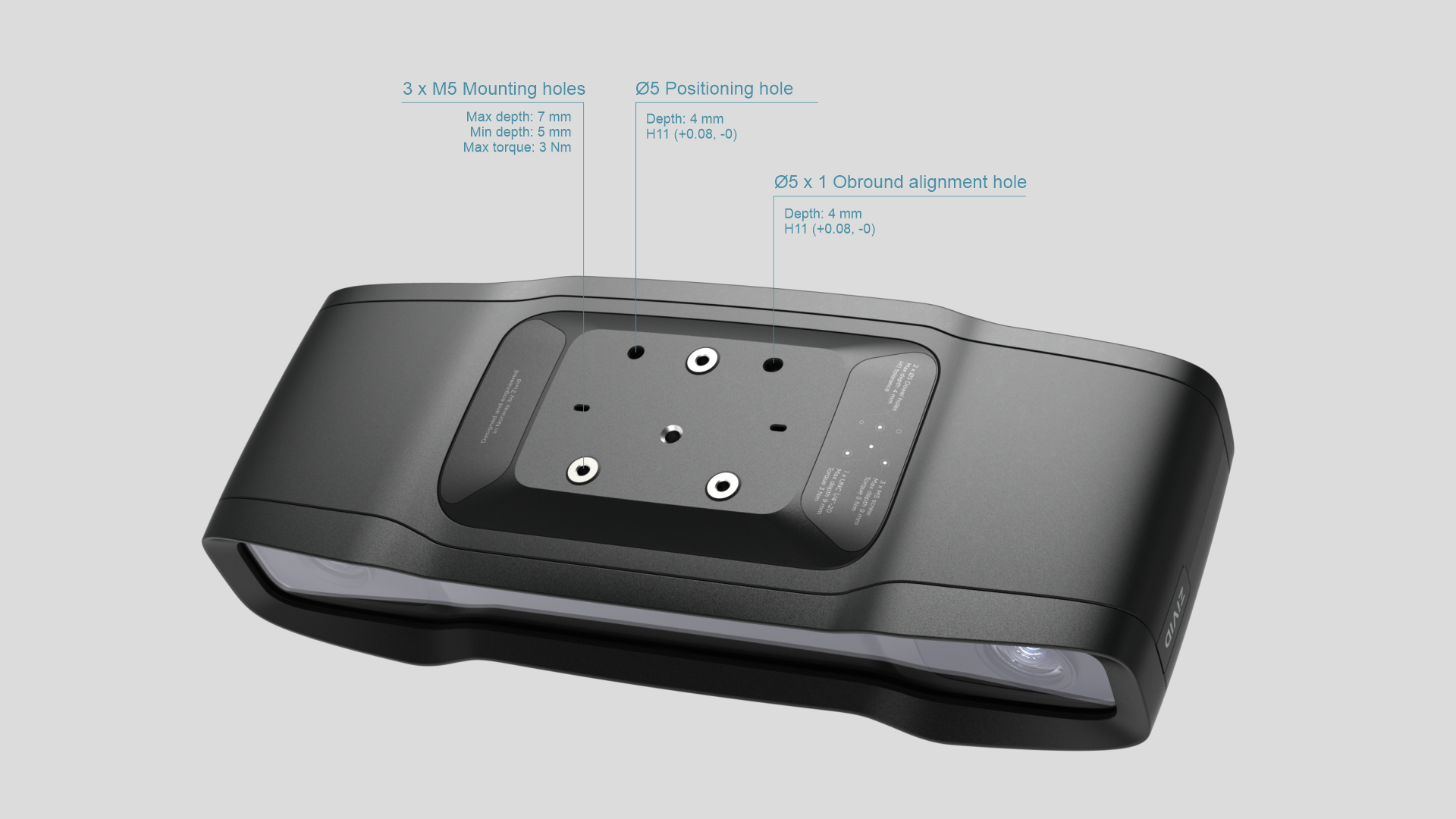

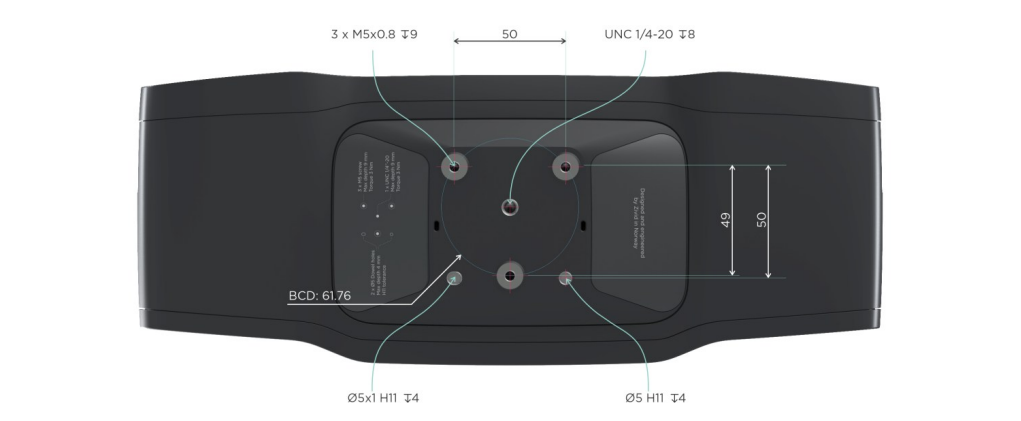

Zivid相机有3个M5安装孔、1个Ø5定位孔和1个Ø5x1 obround 对准孔。我们建议使用不锈钢（A2或A4）材质的DIN 912 / ISO 4762六角或ISO 14579内六角圆柱头螺钉。为确保不损坏螺纹，我们建议在拧紧螺钉时不要超过规定的最大扭矩值。

../../../_images/zivid-two-mounting.png

安装面平整度

为获得最佳性能，我们建议安装表面平整度为±0.05mm或更好。在某些情况下，将相机安装到不平整的表面会影响标定。

我们建议使 用 Zivid Camera Mounts 中的选件以确保相机安装不会出现问题。

../../../_images/zivid_two_flatness_of_mounting_surface.png

Continue reading to find out more about 安装 options for Zivid cameras.

版本历史

SDK

变更

2.12.0

Zivid One+ 已达到其生命周期的终点并且不再受支持。
