Mechanical Interface

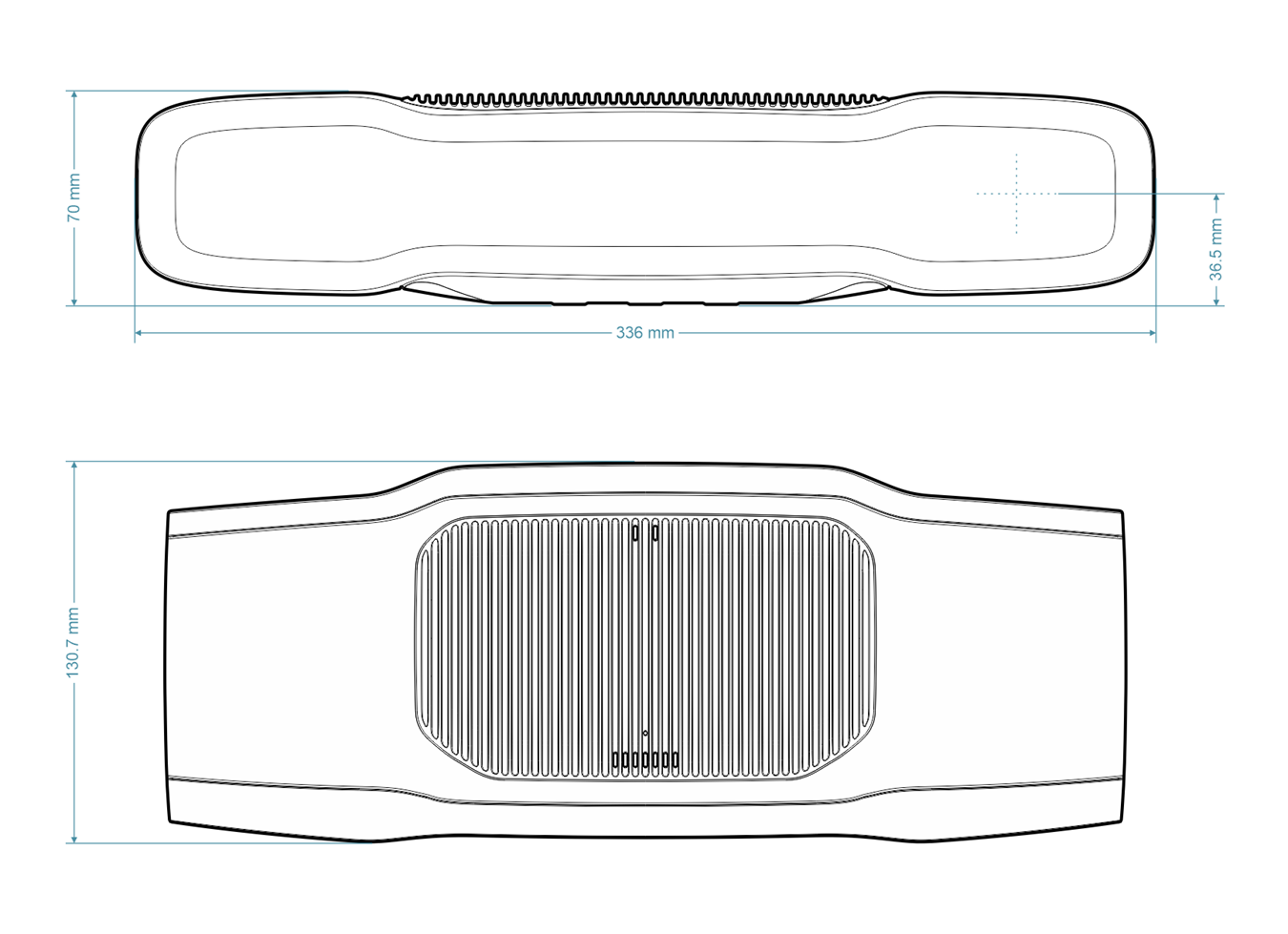

Dimensions

../../../_images/zivid-two-plus-dimensions.png
../../../_images/zivid-two-dimensions.png

Mounting Specifications

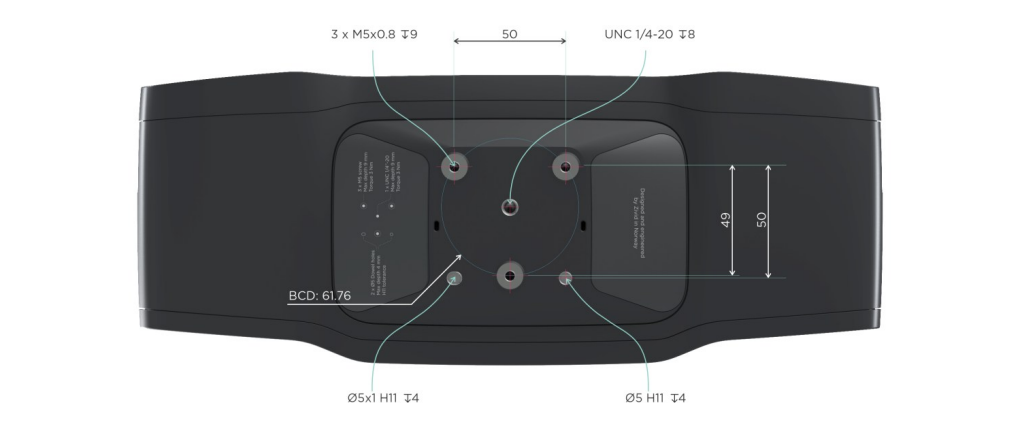

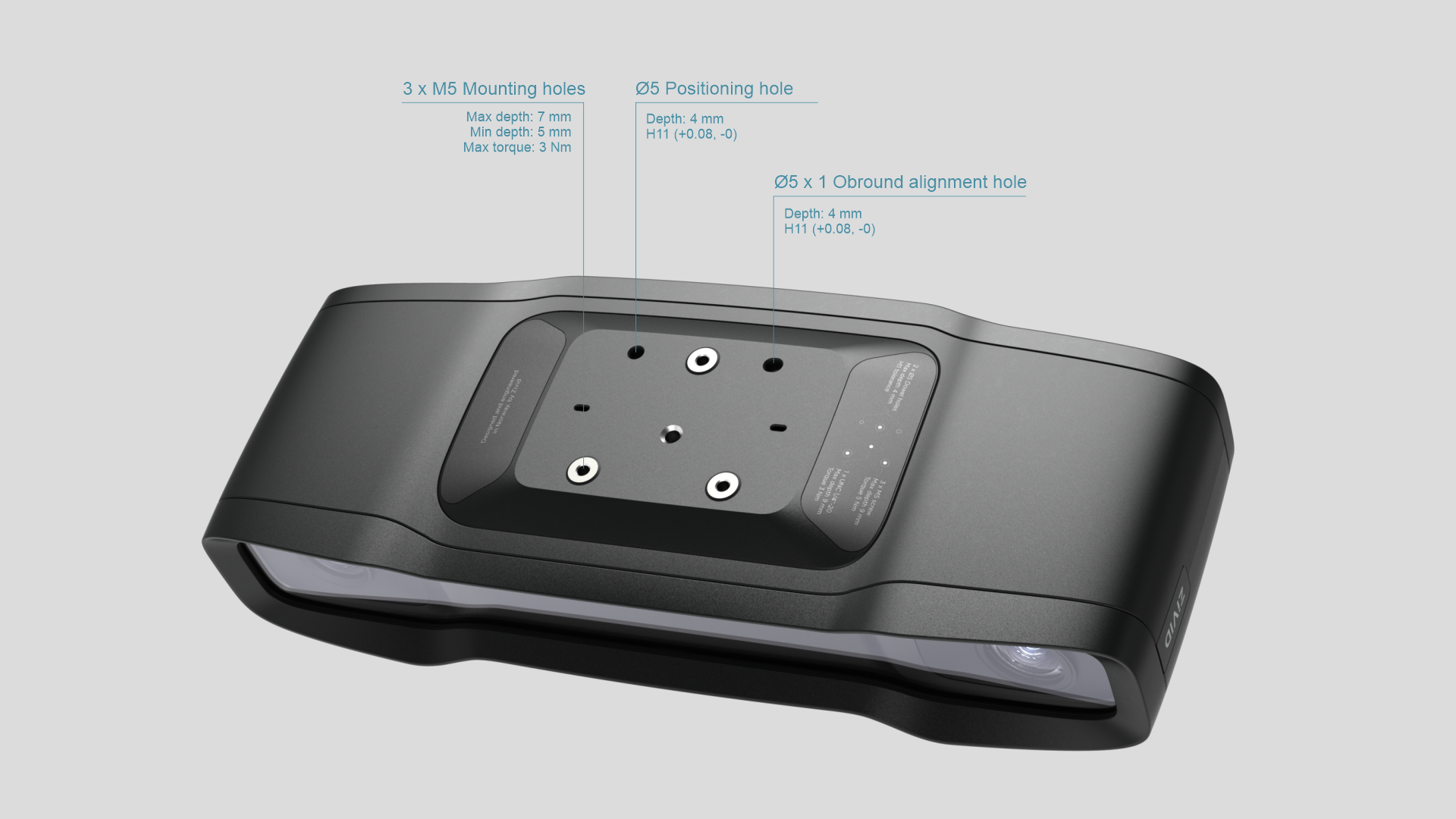

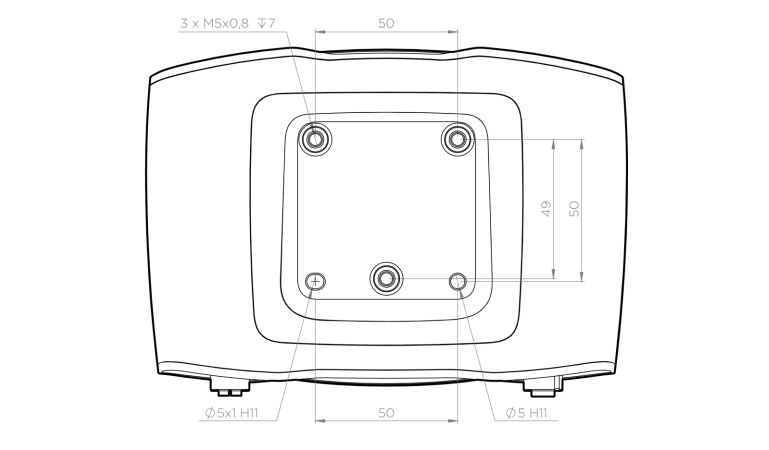

Zivid 2 및 2+ 카메라에는 3개의 M5 장착 구멍, 1개의 Ø5 포지셔닝 구멍 및 1개의 Ø5x1 :abbr:` 타원형 ( 두 개의 반원이 끝점에 접하는 평행선으로 연결된 모양 )` 정렬 구멍이 있습니다. 스테인레스 스틸(A2 또는 A4)에 DIN 912 / ISO 4762 Hexagon 또는 ISO 14579 Hexalobular 소켓 헤드 캡 나사를 사용하는 것이 좋습니다. 나사산이 손상되지 않도록 나사를 조일 때 지정된 최대 토크 값을 초과하지 않는 것이 좋습니다.

../../../_images/zivid-two-mounting.png

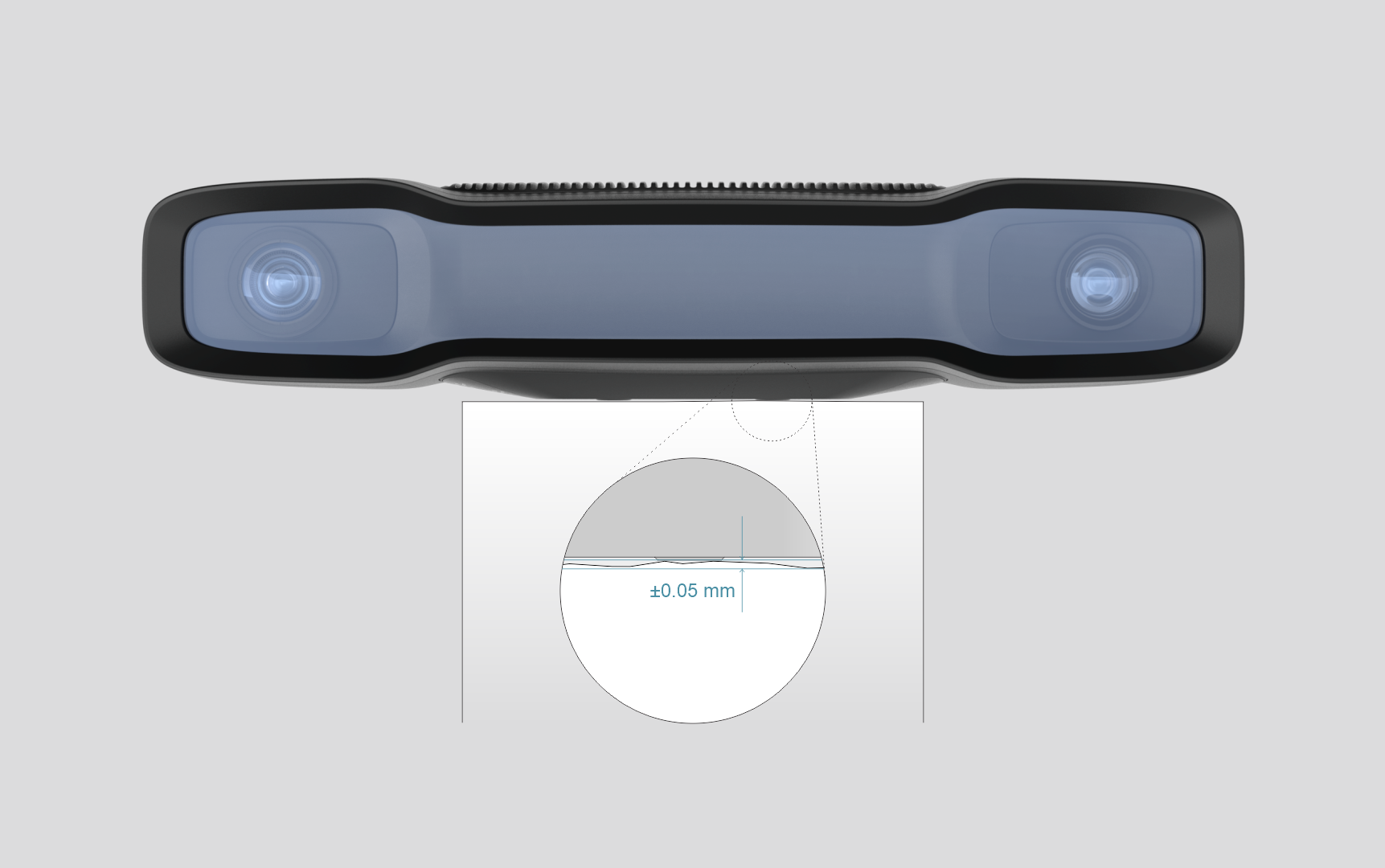

Flatness of Mounting Surface

최적의 성능을 위해 ±0.05mm 이상의 장착 표면 평탄도를 권장합니다. 고르지 않은 표면에 카메라를 장착하면 경우에 따라 보정에 영향을 줄 수 있습니다.

원활한 카메라 설치를 위해 Zivid Camera Mounts 중 하나를 사용하는 것을 추천합니다.

../../../_images/zivid_two_flatness_of_mounting_surface.png

Continue reading to find out more about Mounting options for Zivid cameras.
