电源和电缆

警告

我们强烈建议在使用所有Zivid相机时配套使用Zivid原厂电源和电源延长电缆，以确保符合安全和EMC辐射及抗扰度标准。相关的详细信息，请参阅 Regulatory Information。

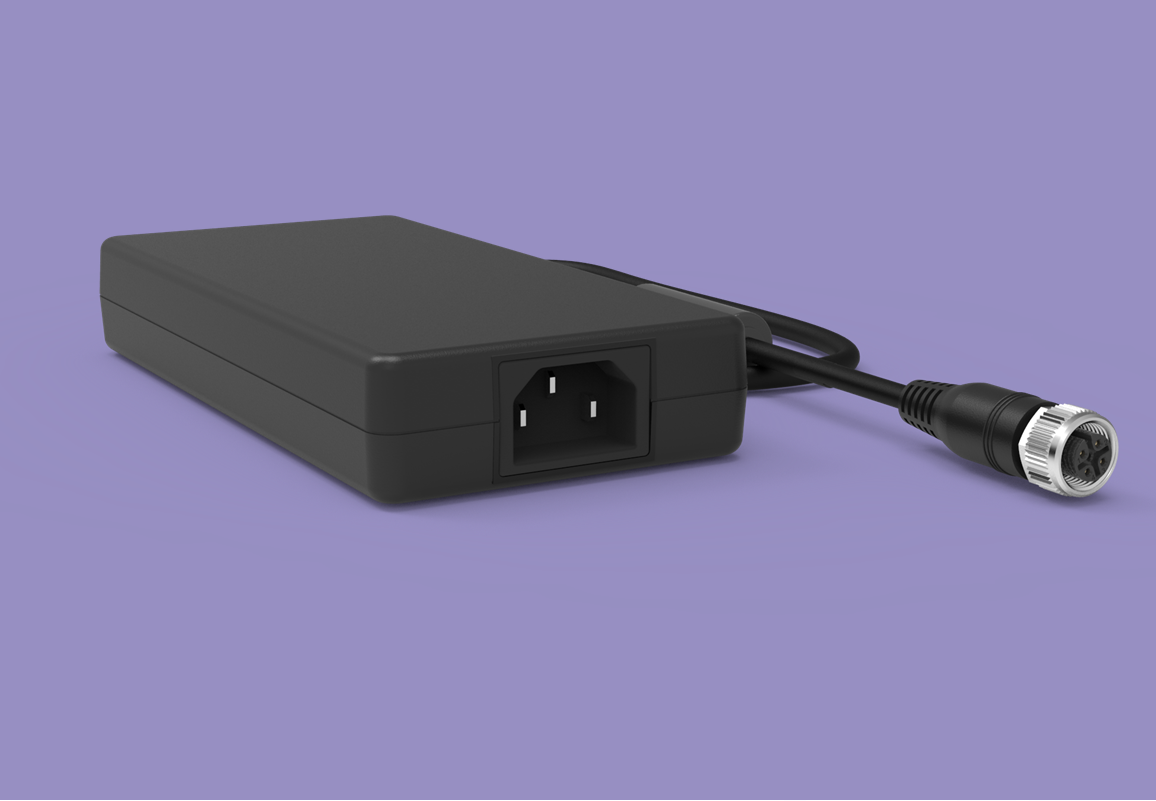

Zivid电源

Zivid电源

The Zivid Power Supply has a total length of 3.6 m. This includes an AC/DC adapter (0.1 m) with an integrated DC cable (1.5 m) and a separate AC power cord (2 m). The power cord is available with EU/KOR, US/JAP, CN, and UK AC plug types.

Zivid电源

The Zivid Power Supply has a total length of 3.3 m. This includes an AC/DC adapter (0.1 m) with an integrated DC cable (1.2 m) and a separate AC power cord (2 m). The power cord is available with EU/KOR, US/JAP, CN, and UK AC plug types.

Zivid电源

The Zivid Power Supply has a total length of 3.3 m. This includes an AC/DC adapter (0.1 m) with an integrated DC cable (1.2 m) and a separate AC power cord (2 m). The power cord is available with EU/KOR, US/JAP, CN, and UK AC plug types.

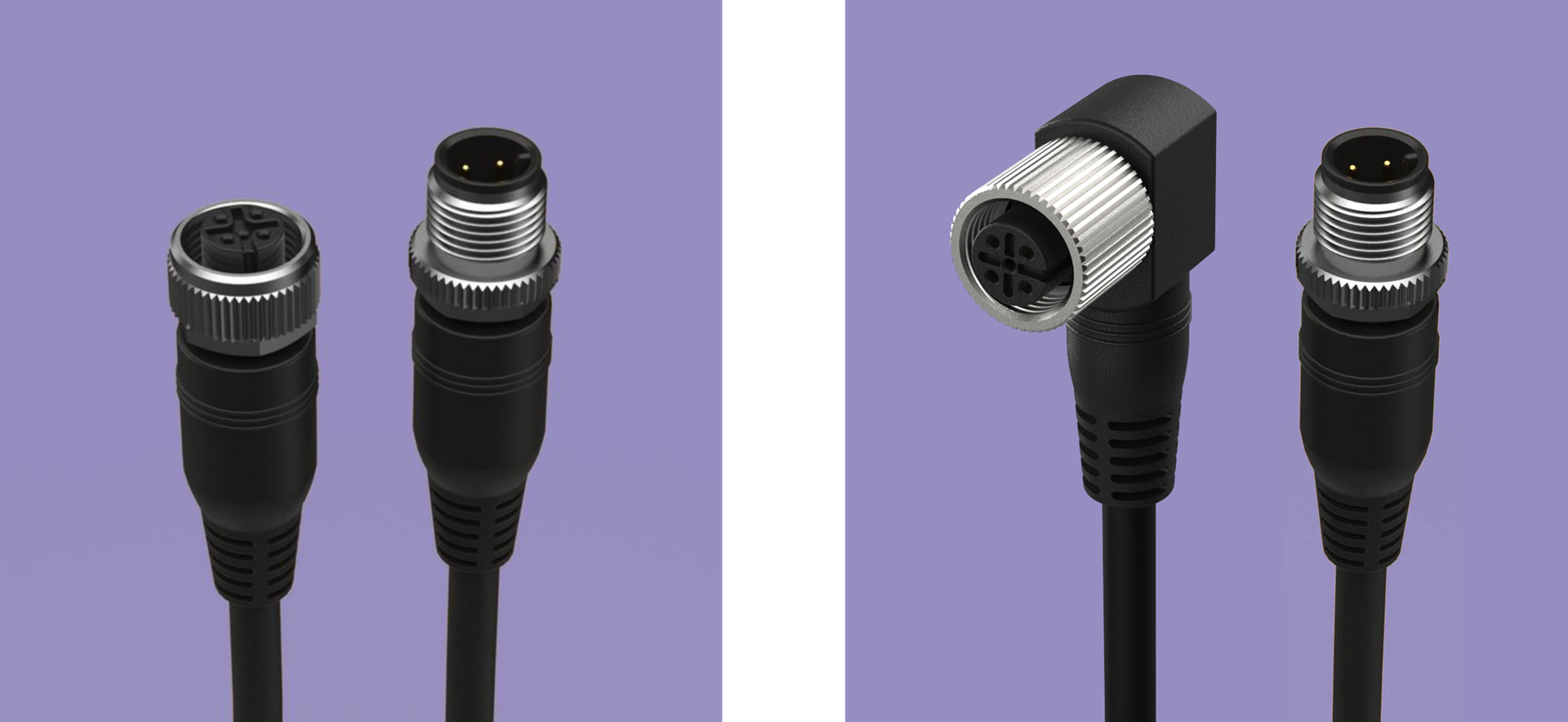

Zivid 电源延长线选项

  • 5 米、10 米和 20 米电源延长线

    • Straight M12 female connector (camera side)

    • Straight M12 male connector (power supply side)

  • 3 米弯角电源延长线

    • Angled (90 degrees) female M12 connector (camera side)

    • Straight M12 male connector (power supply side)

Zivid电源延长线

  • 5 米、10 米和 20 米电源延长线

    • 直型 M12 公头连接器（相机侧）

    • 直型 M12 母头连接器（电源侧）

  • 3 米弯角电源延长线

    • 弯角（90 度）M12 公头连接器（相机侧）

    • 直型 M12 母头连接器（电源侧）

Zivid电源延长线

  • 5 米、10 米和 20 米电源延长线

    • 直型 M12 公头连接器（相机侧）

    • 直型 M12 母头连接器（电源侧）

  • 3 米弯角电源延长线

    • 弯角（90 度）M12 公头连接器（相机侧）

    • 直型 M12 母头连接器（电源侧）

Zivid电源延长线

如需订购 Zivid 电缆，请访问 Zivid WebShop 。

小技巧

带有 90 度角连接器的 3 米电缆与 On-Arm Mount 完美契合。

请查看下表了解推荐的 Zivid 电缆组合。

布线组合

长度

Power supply (3.6 m)

3.6 m

Power supply (3.6 m) + 3 m power extension cable (90 deg)

6.6 m

Power supply (3.6 m) + 5 m power extension cable

8.6 m

Power supply (3.6 m) + 5 m power extension cable + 3 m power extension cable (90 deg)

11.6 m

Power supply (3.6 m) + 10 m power extension cable

13.6 m

Power supply (3.6 m) + 10 m power extension cable + 3 m power extension cable (90 deg)

16.6 m

Power supply (3.6 m) + 20 m power extension cable

23.6 m

For lengths above 23.6 m, extend the AC power cable side.

布线组合

长度

Third-party AC power cable + power supply (3.6 m) + 20 m power extension cable

> 23.6 m

布线组合

长度

Power supply (3.3 m)

3.3 m

Power supply (3.3 m) + 3 m power extension cable (90 deg)

6.3 m

Power supply (3.3 m) + 5 m power extension cable

8.3 m

Power supply (3.3 m) + 5 m power extension cable + 3 m power extension cable (90 deg)

11.3 m

Power supply (3.3 m) + 10 m power extension cable

13.3 m

Power supply (3.3 m) + 10 m power extension cable + 3 m power extension cable (90 deg)

16.3 m

Power supply (3.3 m) + 20 m power extension cable

23.3 m

For lengths above 23.3 m, extend the AC power cable side.

布线组合

长度

Third-party AC power cable + power supply (3.3 m) + 20 m power extension cable

> 23.3 m

布线组合

长度

Power supply (3.3 m)

3.3 m

Power supply (3.3 m) + 3 m power extension cable (90 deg)

6.3 m

Power supply (3.3 m) + 5 m power extension cable

8.3 m

Power supply (3.3 m) + 5 m power extension cable + 3 m power extension cable (90 deg)

11.3 m

Power supply (3.3 m) + 10 m power extension cable

13.3 m

Power supply (3.3 m) + 10 m power extension cable + 3 m power extension cable (90 deg)

16.3 m

Power supply (3.3 m) + 20 m power extension cable

23.3 m

For lengths above 23.3 m, extend the AC power cable side.

布线组合

长度

Third-party AC power cable + power supply (3.3 m) + 20 m power extension cable

> 23.3 m

使用建议

遵循以下准则可获得最佳性能：

  • 使用前检查电缆是否损坏或是否出现错误。

  • 仅使用 Zivid 认可的以太网电缆。

  • 确保所有连接器都已完全拧紧，以确保防水 IP 等级。

  • 将相机安装在机器人上时，请使用 应力消除装置 来保护连接器。

小技巧

Zivid电源延长电缆是专门设计的适用于机器人应用的高品质电缆。

请参阅 Zivid Power Extension Cable Datasheet 了解静态和动态弯曲半径以及抗拉强度等详细规格。数据手册还提供了有关弯曲和扭曲测试的信息。

第三方电源

警告

我们强烈建议在使用所有Zivid相机时配套使用Zivid原厂电源，以确保符合安全和EMC辐射及抗扰度标准。相关的详细信息，请参阅 Regulatory Information。

使用第三方电源产生的任何问题完全由客户自行负责。

如果您必须使用第三方或定制电源，则必须满足以下关键要求（与 Zivid 电源规格相同）：

输入电压

100-240 V AC

输入频率

50-60 Hz

输出电压

24 V DC

输出电流

5 A [1]

线性调整率

<± 满载时额定输入电压的1%

上升时间

≦50 ms（在100-240V AC输入，满载时输出电压的从10%至90%的情况下）

动态负载调节

±5%偏移（在最高至1KHz（占空比 50%）的任何频率下的直流输出的50%-100%或100%-50%负载变化）

纹波/噪声

最大额定输出的1.5 %

过流保护

额定输出电流的110%-170%

使用TE Connectivity 5位M12连接器连接Zivid相机。

引脚图

引脚

定义

电源

1

24V DC +10%/-20%

2

24V DC +10%/-20%

3

GND

4

GND

5

保留，请勿连接

The Zivid 3 camera uses a male power connector, so your power supply must have a compatible female connector:

  • Part number: 1838274-3 (Digikey: A97642-ND).

The Zivid 2+ camera uses a female power connector, so your power supply must have a compatible male connector:

  • 部件号：1838275-3（Digikey：A97645-ND）。

The Zivid 2 camera uses a female power connector, so your power supply must have a compatible male connector:

  • 部件号：1838275-3（Digikey：A97645-ND）。

备注

Zivid相机通过物理切断电源的热敏电阻防止极性反接和过热。

第三方电源（延长）电缆

警告

我们强烈建议在使用所有Zivid相机时配套使用Zivid原厂电源（延长）电缆，以确保符合安全和EMC辐射及抗扰度标准。相关的详细信息，请参阅 Regulatory Information。

使用第三方电源线产生的任何问题完全由客户自行负责。

如果必须使用第三方或定制电源线，请遵循以下要求：电线和电缆电阻的规格是强制性的。外径、最小弯曲半径和弯曲/扭曲性能是建议的。

导线

21 AWG x 4

电缆电阻

< 40 Ohm/Km（4条导线中的每1条）

外径 (OD)

5.6 ± 0.3 mm

最小动态弯曲半径

≥ 3 x OD = 17 mm

最小静态弯曲半径

≥ 5 x OD = 28 mm

弯曲性能
弯曲半径：10 x OD = 56 mm
弯曲角度：±90°
测试速度：每分钟30次
循环次数：≥500万次
循环次数：≥300万次（配重=500g）

扭转性能
扭转距离：50 mm
扭转角度：±270°
测试速度：每分钟40次
循环次数：≥1400万次

逆向表现
固定点间距：50mm
弯曲角度：±270°
测试速度：每分钟40次
循环次数：≥1000万次

抗拉强度

≥ 1200 N

直流电源线越短越好。

警告

不建议使用长度超过 20 米的直流电缆。

备注

在 从 Zivid Power Supply Datasheet 查看电源延长线的规格。

使用符合表中参数的第三方电源延长线时，必须使用两根导线连接24V，两根导线连接GND。如果使用定制电缆，请确保其参数与上表中的规格相同或更好。
