ガラス窓付き保護ハウジング内で Zivid を使用する
導入
Zivid 3D カメラは IP65 以上の定格を備えており、損傷を受けることなく粉塵や水に耐えることができます。ただし、カメラは非常に過酷な環境でも使用できる可能性があります。たとえば、次の 1 つ以上にさらされる可能性があります。
溶接ヒューム
ペイント
過度の熱
他の要素
そこで当然の疑問が生じます。カメラは何らかの保護ハウジングの中に入れるべきでしょうか?
Tip
予期せぬ事故からカメラを守るため、Zivid 2+ および Zivid 2 カメラ用の Protective Housing をご用意しています。
Zivid カメラを保護ボックスに組み込む場合のいくつかの側面について説明します。光学条件、温度、結露、一般的なメンテナンス、耐久性に関する考慮事項について説明します。

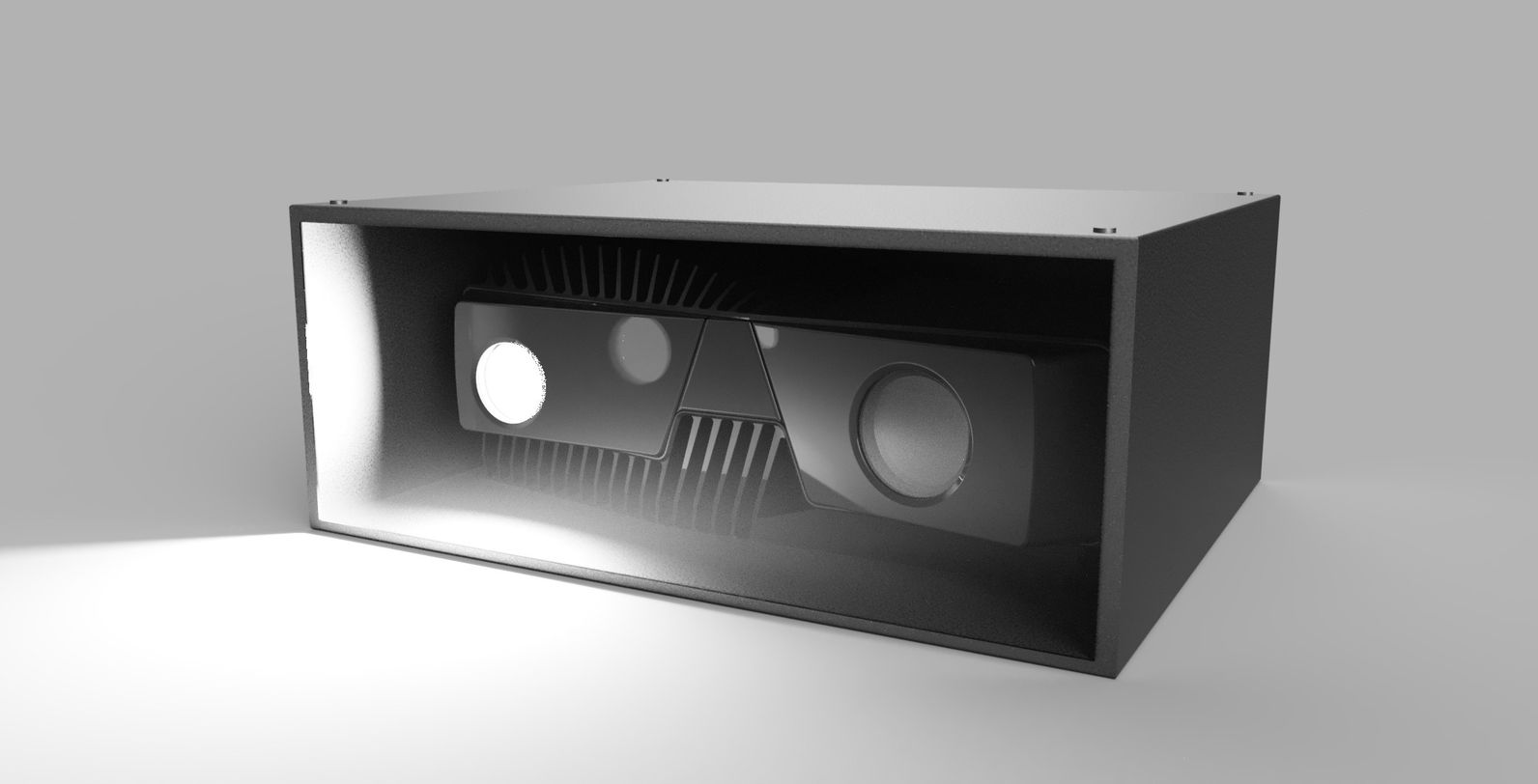

保護ハウジングの設計
以下では、カメラハウジングにはカメラが透過するための保護ガラスが備えられていることを前提とします。ただし、用途によっては前面を開放したままにすることも可能です。その場合は、ハウジング内部に高圧空気を送り込むことで、開口部から埃やその他の粒子が侵入するのを防ぐことができます。ここでは、Zivid 3D カメラ用の機能的な保護ハウジングを、以下の必須要素を含めて製作することを前提とします。
- 窓または鏡

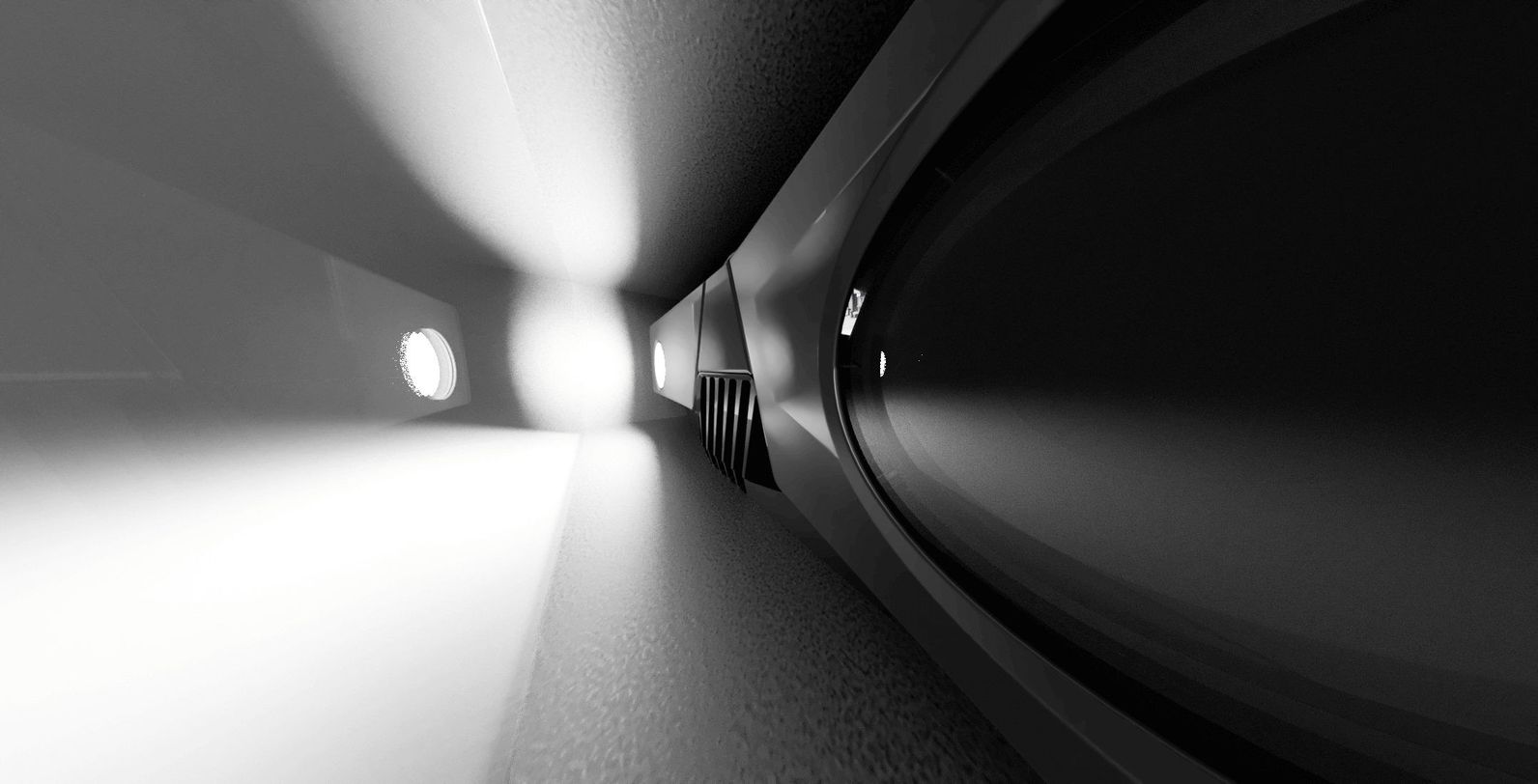

Zivid カメラが外部を捉えるための窓。これらの窓のサイズは小さいほど、カメラやプロジェクターの視野内に影領域が発生しない限り、バックライトの反射という点で優れています。
- 防護壁。
たとえば、アルミニウムやプレキシガラスで作られています。
- 開口部
必要なケーブルやコネクタの送り込みに。
- 取り付けソリューション
ここで、保護ハウジングは通常、Zivid カメラとカメラが設置される取り付け位置の間に挟まれます。
注釈
The position of the camera relative to the protective window may change the optical performance. This may in turn impact the accuracy of the Zivid point cloud. Keep the camera rigidly attached to the box to reduce this risk.
- 温度と湿度の管理
カメラハウジング内の温度と湿度を制御します。外部環境の影響とカメラの作業負荷によってハウジング内の温度が過熱しない場合は、受動的に制御できます。カメラの作業スペース内の周囲温度が Zivid カメラ データシートで定義されている制限を超える場合は、能動的に制御する必要があります。
次に、対処する必要があるさまざまな課題をもう少し深く掘り下げていきます。
温度、湿度、メンテナンス
Zivid カメラでボクシングをする場合、動作中のハウジング内の熱状態を考慮することが重要です。いくつかの考慮事項を見てみましょう。
ハウジング内の温度は、Zivid 3D カメラのデータシートと一致する必要があります。たとえば、Zivid 2/2+ の場合、カメラは 0 ~ 40°C で動作すると定格されています。カメラは、この温度範囲内で最大限のパフォーマンスを発揮するように仕様化されています。したがって、この範囲外でカメラを使用すると、カメラの精度が変動する可能性があります。最悪の場合、高温下での動作によりカメラが損傷する可能性があります。
ハウジング(およびカメラ本体)内部の空気は乾燥している必要があります。これは、Zivid カメラのレンズや窓の内側(またはカメラの鏡面)に結露が発生するのを防ぐためです。
窓に結露が発生するのを防ぐために、内部の温度はハウジングの外部と同じか、わずかに高くする必要があります。
雨の日にカフェの窓からカメラを持ち出そうとすると、個人用カメラでは鮮明な画像を取得するのが困難になります。同様に、Zivid カメラの視界を妨げるレンズ、フィルター、窓の結露や埃により、3D 点群の品質が低下する可能性があります。したがって、筐体、窓、カメラのレンズを清潔に保つことをお勧めします。
注意
Zivid カメラのレンズや筐体の窓を掃除するときは、長繊維の布や紙など、必ずカメラ用の掃除用具を使用してください。レンズを掃除するときは、レンズを直接強く拭きすぎないようにしてください。スマホを操作するときと同じくらいの力で押すのがコツです。
凝縮された窓を通して見た人物の画像。 (写真提供 Matteo Catanese 、 Unsplash )

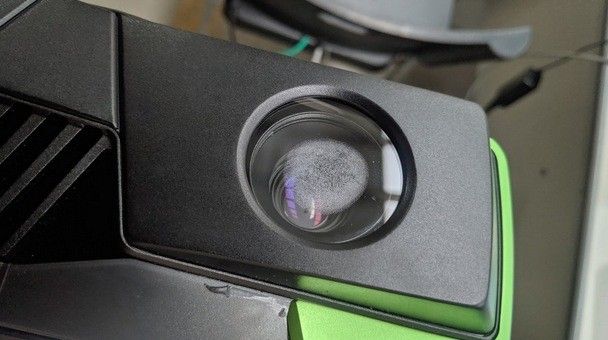

万一、カメラハウス内に湿った空気が滞留すると、レンズに結露が発生することがあります。これは、カメラが湿気の多い寒い環境に保管されている (プラグが抜かれている) 場合に発生する可能性があります。結露を取り除くには、カメラを寒くて乾燥した環境に置き、電源を入れたまま、USB を外した状態 (空気穴が開いている状態) を 2 日間放置します。結露は蒸発して消えます。
最後に、ウィンドウがカメラに対して動かないようにカメラのハウジングを設計することをお勧めします。これは光学的な理由によるものであり、これについては次に説明します。
適切なガラスの選択
光はガラスを通過するときに経路を変えるため、カメラの精度が変わらないようにウィンドウが光学品質であることが重要です。光学ガラスは通常、屈折率、アッベ数、吸収率によって定義されます。窓が光を変えずにカメラを保護する目的を果たすためには、次のことが必要です。
非常に平らで均一であること
屈折率が低い
アッベ数が高い
吸収率が低いです。
窓をご購入の際は、光学ガラス専門業者にご相談されることをお勧めします。
Tip
ガラスは、低い屈折率、高いアッベ数、低い吸収率、および高度な均一性と平坦性を備えている必要があります。
注意
建物によく見られるガラス窓は吸収率が高いため、3D カメラの保護に使用すると信号対雑音比に悪影響を及ぼす。
Zivid では、ウィンドウの厚さを 1 ~ 5 mm にすることをお勧めします。これ以上の厚さでもうまく機能する可能性がありますが、Zivid は 5mm を超える厚さでの実験を行っていません。
最後に、ウィンドウをカメラのレンズの近くに配置し、カメラとほぼ平行になるように配置する必要があります。
ガラスの厚さはカメラの性能にどう影響しますか?
上記のガイドラインに基づいて選択した場合、Zivid カメラの前面にガラス窓を配置しても、ほとんどのアプリケーションではカメラのパフォーマンスにほとんど影響を与えません。システムを本番環境に導入する前に、点群精度の安定したパフォーマンスを検証し、保護ハウジングの有無で比較することを強くお勧めします。
Tip
同じ基準オブジェクトの少なくとも 2 つの点群を同じ条件下で比較することにより、保護ガラス窓の品質を検証します。
次のグラフは、Zivid One+ Large カメラの前面にさまざまな厚さのガラスを使用した場合の影響を示しています。 Zivid One+ はサポート終了となりました。いずれにせよ、Zivid One+ で実施されたテストに基づく結果と結論は、他の Zivid カメラにも当てはまります。結果は比較され、保護ウィンドウを使用しない場合との差異として表示されます。各グラフは、撮像距離が 1.1 m から 2.9 m まで増加するにつれて、性能パラメータがどのように変化するかを示しています。これらのパラメータは、Zivid One+ データシートに従って定義されています。
注釈
結果は、保護ガラス窓を使用しない場合との差異として表示されます。

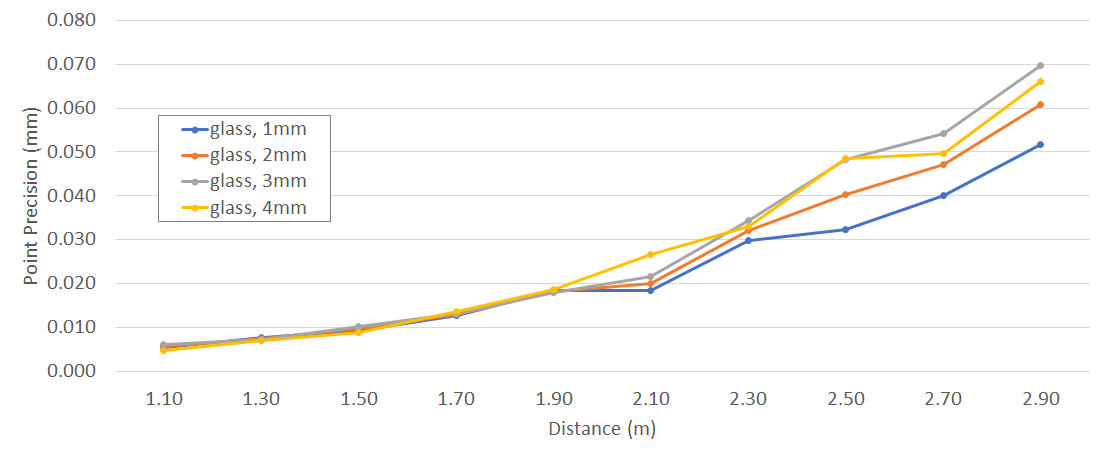

ポイント精度
点の精度誤差は距離とともに着実に増加します (ガラスがない場合も同様です) が、ガラスの厚さに明確な依存性がないことがわかります。ほとんどの距離と状況では、これらの変化はアプリケーションにとって無視できる程度であるはずです。

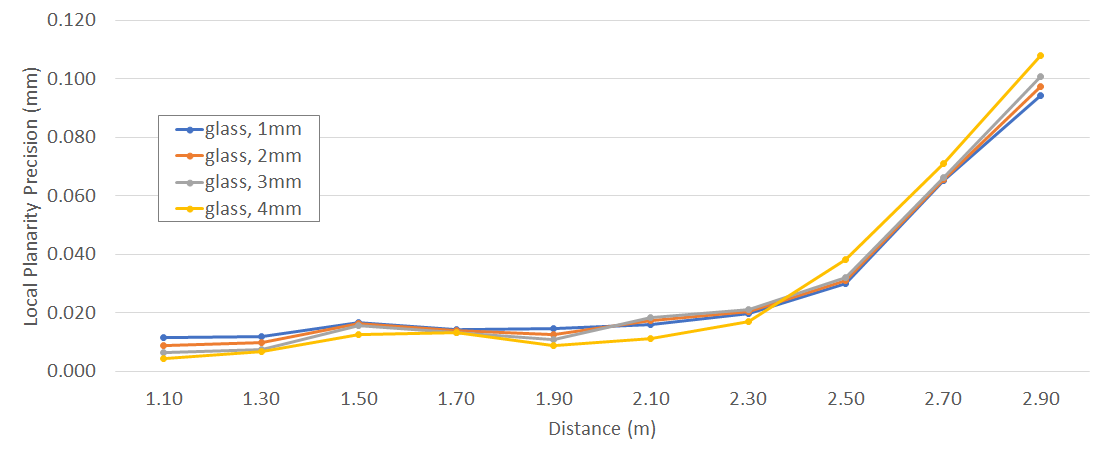

局所的な平面精度
局所的な平面精度誤差は、ガラスの厚さに明確に依存しません。平面精度の変化は点精度と同様に 0.1 mm 未満であり、一般的なアプリケーションでは影響は無視できるはずです。

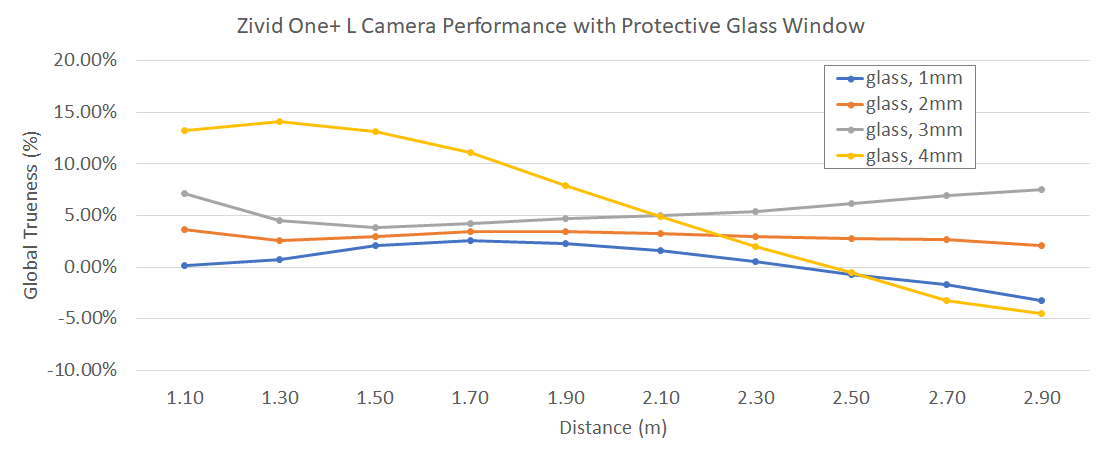

グローバルな平面性の真性
下図は、プレートの平面度測定値が保護窓の厚さによってどのように変化するかを示しています。ご覧のとおり、変動は±15%以内、つまり保護窓なしで通常測定される平面度 0.4mm に対して±0.075mm の変化にとどまっています。これらの変動により、平面度誤差は約 0.5mm に増加します。したがって、適切な保護窓を設けることで、ほとんどの用途においてカメラの全体的な平面度精度に許容範囲内の影響を与えることができます。
注釈
すべてのプロットは、基準 (ガラスなし) と比較した差を示しています。

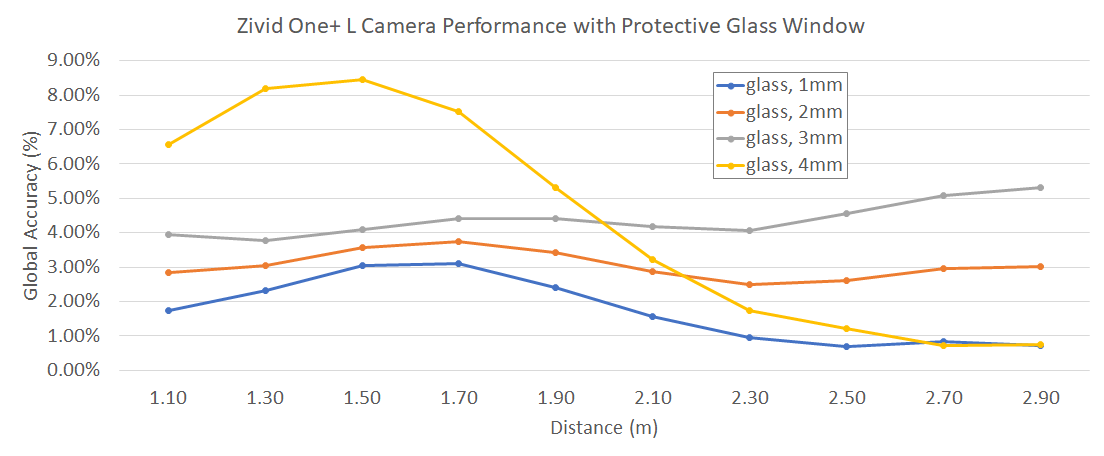

全体的な平面精度
これらの測定値は、保護窓の存在下でプレートのノイズと平面度がどのように変化するかを示します。測定値は、上で示した根本的な真性誤差によって支配され、その上に精度ノイズが追加されます。全体的な変化は、保護窓を使用しない場合の既存の誤差の ±10% 以内に収まります。一般的な Zivid One+ Large カメラの場合、平面精度誤差は 0.5 mm 程度です。したがって、この精度の 10% の変化は、合計誤差が 0.55 mm に増加する可能性があることを意味します。通常、これは許容できる影響です。相対変動は、真度よりもグローバル平面精度の方が低いことに注意してください。これは、基礎となる絶対誤差が真性よりも精度のほうが本質的に大きいためです。したがって、2 つの間の同様のスケールの変動は、高い値 (精度) よりも低い値 (真実性) に大きな影響を与えます。

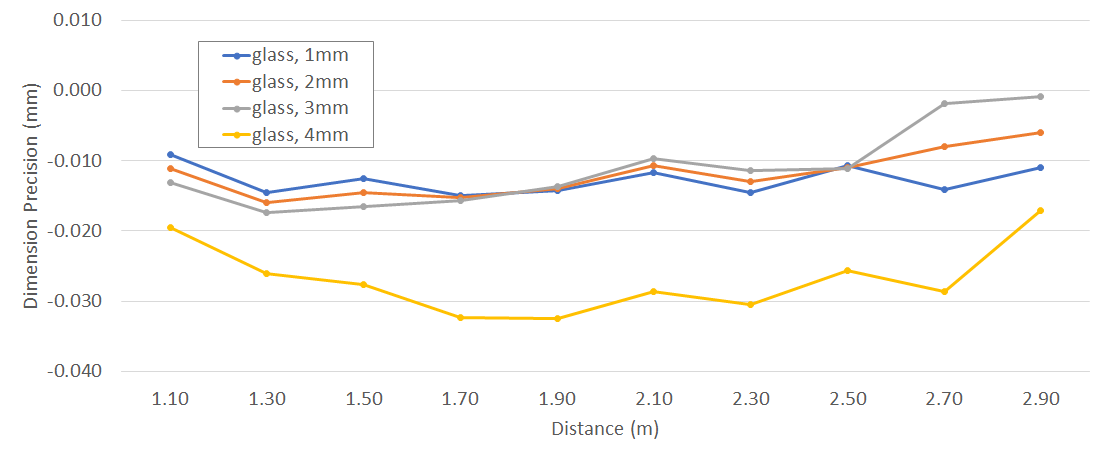

寸法精度
10 cm の所定の寸法を繰り返し測定すると、それらの測定結果の変動により 1σ の変動が生じることがわかります。これは、保護ガラスがない場合の基本精度と比較して 35 μm 未満に相当します。距離が長いことを考えると、これらの数値は比較的小さく、全体的な点群の品質に与える影響はごくわずかです。

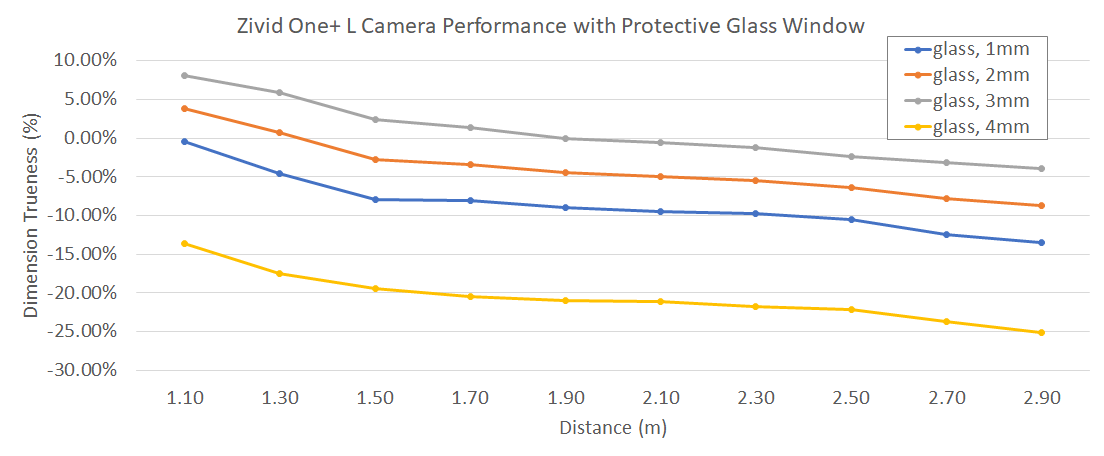

次元の真性
下の図は、フロント カバー ガラスがある場合に、特定の寸法測定値がどの程度変化するかを示しています。カメラのかなりの作動距離において変動は 30% 未満であり、厚さの間に明らかな相関関係はありません。したがって、ハウジングなしで測定した 0.1% の寸法真度誤差の場合、保護窓を導入した後の誤差は 0.07% ~ 0.13% になります。このような違いは、多くのアプリケーションでは依然として許容されます。
まとめ
測定結果は、ガラスの厚さとカメラの性能の依存性を証明するのに十分な証拠を提供しません。平面度の制限など、ガラス品質の低下の影響が精度の変化に大きな影響を与える可能性があります。
提示された測定結果から、予想される誤差の変化は±50%未満であるべきであることが示唆されます。高い信頼性が求められるシステムでは、測定ユニットの精度よりも数倍高い許容範囲を採用する必要があります。これらの結果から、±50%程度の誤差の変動は、システム全体への影響がごくわずか、あるいは許容範囲内であると推測できます。したがって、カメラから生じる新たな予想誤差は、システム全体の許容範囲よりも小さくなるはずです。
保護窓を取り付けた後もカメラの真度と精度が許容範囲内であることを確認するため、ガラスの品質比較テストを実施することをお勧めします。
