サンプリング(3D)

API:C++C#Python

ピクセル

Settings::Sampling::Pixel パラメータは、投影されるパターンとサンプリングされるピクセルの光色を選択するために使用されます。カメラモデルによって、この設定で使用できるオプションが異なります。

利用可能な Settings::Sampling::Pixel の値

Zivid 2/2+

Zivid 2+R/3

all

✓

✓

by2x2

✓

by4x4

✓

blueSubsample2x2

✓

redSubsample2x2

✓

blueSubsample4x4

✓

redSubsample4x4

✓

カメラごとのそれぞれの解像度は次のとおりです。

3D キャプチャ解像度

3D キャプチャ

Zivid 3

Zivid 2+/2+R

Zivid 2

フル解像度 [1]

2816 x 2816

2448 x 2048

1944 x 1200

2x2 [1]

1408 x 1408

1224 x 1024

972 x 600

4x4 [1]

704 x 704

612 x 512

利用不可

all に設定すると、すべてのピクセルがサンプリングされ、点群はフル解像度になります。

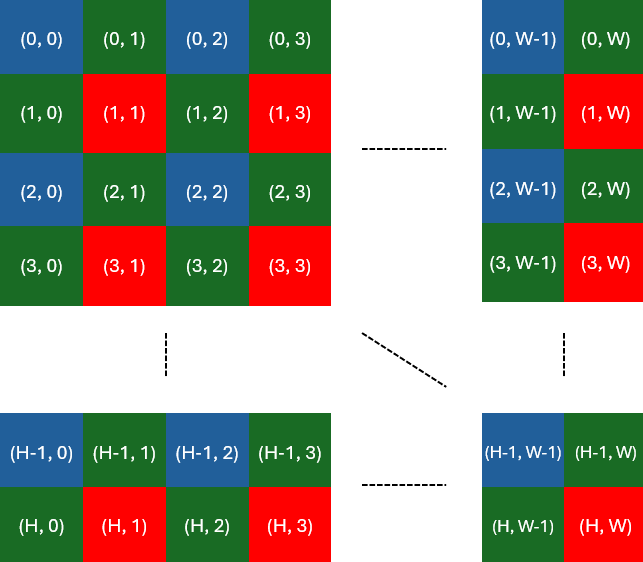

以下の図は、センサーグリッドと関連するインデックスを示しています。

センサーグリッド

サブサンプリング/ダウンサンプリング(2x2)を行うと、元の点数の 1/4 が得られます。

サブサンプリング/ダウンサンプリング後のピクセル

これは、2x2 のサブサンプリングまたはダウンサンプリングを行った後、x 軸と y 軸に沿った点の数が 2 で割られることを意味します。4x4 のサブサンプリングまたはダウンサンプリングを行った場合は、x 軸と y 軸に沿った点の数が 4 で割られます。

例えば、 Zivid 2+ M130 の場合、作動距離 1300 mm における 2 つのピクセル間の空間距離は 0.32 mm です。2x2 サブサンプリングを行うと、同じ作動距離でこの距離は 2 倍の 0.64 mm になります。

これは深度方向の解像度には影響しません。深度方向の解像度は点の精密度によって決まります。

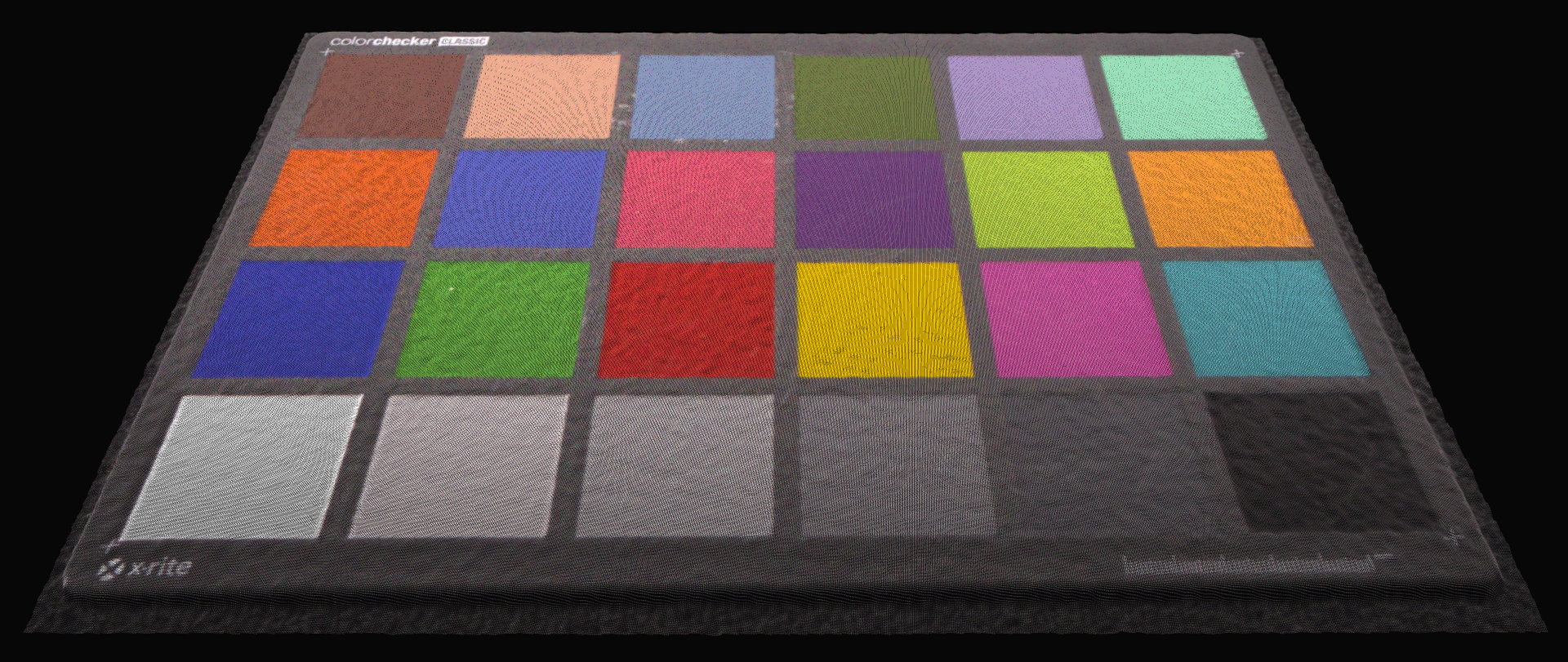

Sampling::Pixel が all に設定されている場合、点群はフル解像度になります。 Sampling::Pixel が all に設定されている場合、点群はフル解像度になります。

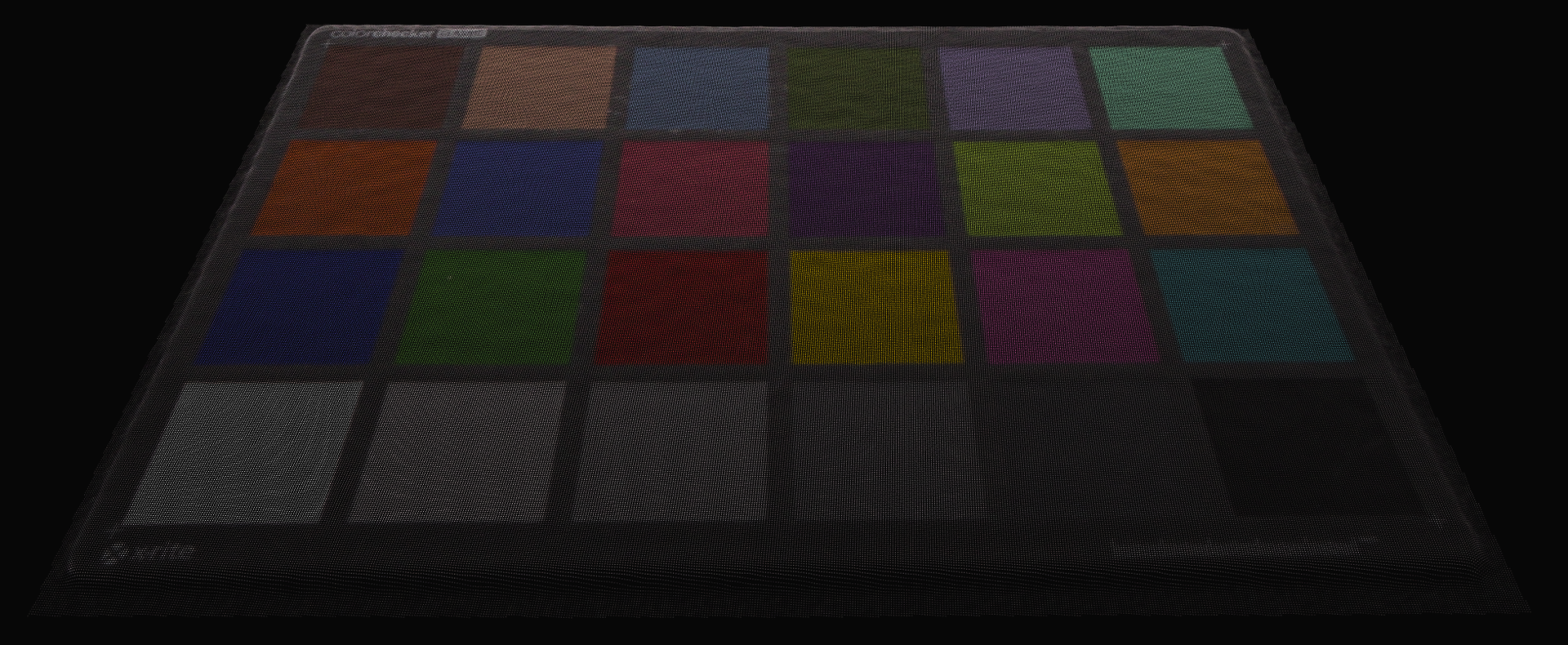

Sampling::Pixel を all 以外の値に設定すると、点群の解像度が低くなります。 Sampling::Pixel を all 以外の値に設定すると、点群の解像度が低くなります。

サブサンプリングにより、取得および処理されるデータ量が少なくなるため、取得およびキャプチャ時間が短縮されます。さらに、データをより扱いやすいサイズに変換するためにダウンサンプリングする必要がなくなるため、ストレージと後処理の要件が軽減されます。データ量が 4 分の 1 になるため、 Zivid の後処理( 法線 や 変身 など)およびユーザーによる後処理(CAD マッチングなど)が高速化されます。

特定の色チャンネルを選択することで、ノイズや周囲光の影響を軽減することもできます。ほとんどの場合、青色光を照射すると赤色光よりも優れたデータが得られます。2+ MR60/MR130/LR110 では、常に青色光を照射することを推奨します。

バージョン履歴

SDK

変更点

2.18.0

Zivid 2+ R 向けに by4x4 を改良し、ノイズの少ない画像とより安定した 3D データを提供するようになりました。

2.17.0

Zivid 3 のサポートを追加しました。

2.14.0

2+ MR60/MR130/LR110 向けに、 Settings::Sampling::Pixel オプション by2x2 および by4x4 のサポートを追加しました。

2.11.0

redSubsample4x4 と blueSubsample4x4 のサポートを追加しました。
