控制面板
控制面板位于Zivid Studio GUI的右侧。它包含两个部分：
Camera（相机）
Capture（捕获）
Camera（相机）
此部分用于扫描、连接和断开相机。
Camera（相机） |
功能 |
|---|---|
Scan for connected cameras |
显示接入PC的所有相机，并按型号和序列号列出。 |
Connect |
连接到下拉菜单中选择的相机。Zivid Studio一次可以连接到一个相机。 |
Disconnect from active camera |
断开与活动相机的连接。 |
备注
如果多个相机进行了物理连接，它们都将被显示在此部分中。但是，Zivid Studio一次仅支持与单个相机建立连接。如需使用Zivid Studio连接多台相机进行捕获，请启动另一个Zivid Studio。

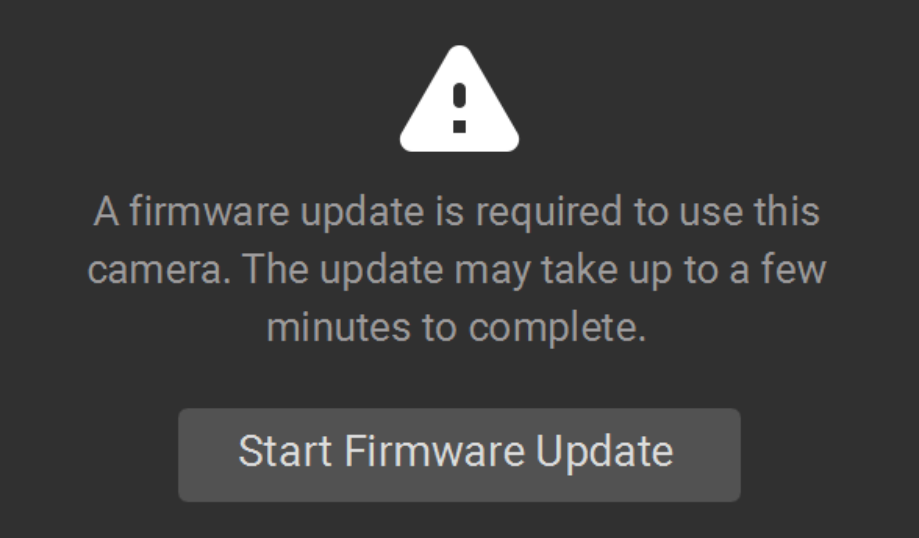

Firmware Update（固件升级）
每个SDK版本都与相机固件相匹配，SDK会确保相机运行兼容的固件。当Zivid Studio连接到相机时，它会检查相机是否有匹配的固件。如果固件不匹配，系统会提示您更新相机上的固件。阅读更多关于 固件升级 。
Capture（捕获）
此部分用于捕获3D图像。您可以在此控制和配置相机设置。此部分有两种模式：
Assisted Mode（辅助模式）
Manual Mode（手动模式）
Assisted Mode（辅助模式）
这种模式是最容易使用的。
设定 Max Capture Time （最大捕获时间）
点击 Analyze & Capture （分析及捕获）
这会触发相机分析场景并输出覆盖场景中尽可能多的动态范围所需的相机设置。紧接着，相机使用这些设置执行第二次捕获。
Capture 按钮使用辅助捕获建议的设置执行捕获，无需额外的场景分析。
当在具有环境光（交流电供电）的环境下使用相机时，建议使用 Ambient Light Adaptation （环境光适应）功能。
从下拉菜单中选择您的电网频率。日本、美洲、台湾、韩国和菲律宾通常使用60Hz。 世界其他地方通常使用50Hz。
在相机捕获图像后，采集和过滤器设置将出现在 “Capture” (捕获) 部分的右下角。
Manual Mode（手动模式）
在手动模式下，用户必须手动配置所有设置和过滤器。
设置和过滤器
Exposure Settings（曝光设置）
设置 |
功能 |
|---|---|
单张相机图像曝光的持续时间。 |
|
控制通过镜头进入相机传感器的光子数量的开孔。 |
|
LED投影仪发射光子的输出功率（光子数量）。 |
|
放大来自相机传感器的信号。 |
Filters（过滤器）
设置 |
功能 |
|---|---|
移除投影图案信噪比低于指定阈值的点。 |
|
如果与小局部区域内相邻像素的距离大于以mm为单位指定的阈值，滤波器会移除这些点。 |
|
移除受反射影响并因此出错的点。 |
|
对点云执行高斯平滑。 |
|
修正和/或移除受相机镜头模糊影响的点。 |
要了解如何调整设置和过滤器，请查看 捕获高质量的点云。
Color（颜色）
设置 |
功能 |
|---|---|
环境光的色温会影响彩色图像的外观。通过调整Blue（蓝色）、Green（绿色） 和Red（红色）色彩平衡来设置白平衡，使彩色图像看起来更自然。 |
|
输出的彩色图像可能会显得太暗。可通过设置Gamma参数来调整彩色图像的亮度。 |
|
控制如何计算彩色图像。可设置为Automatic、ToneMapping或UseFirstAcquisition。 |
要了解如何调整颜色设置，请查看 优化彩色图像 和 色彩平衡。
Diagnostics（诊断）
The diagnostics setting is used to collect extra diagnostic data from a capture. When this setting is enabled the additional data will be saved in the .zdf file. It is recommended to only enable it when reporting issues to Zivid’s support team.
小心
Diagnostics increases the capture time, the RAM usage, and the size of the .zdf file.
Single and Live Captures (单次和实时捕获)
点击:GUIlabel:Single 按钮将捕获具有指定设置的单个采集，然后显示图像。
点击:GUIlabel:Live 按钮将触发连续捕获，使您能够实时查看场景。
HDR
对于高动态范围场景，需要使用多次采集合成HDR。在此模式下，相机每次采集都会捕获一张图像。捕获的每张图像都使用为特定采集配置的设置。然后，这些图像会自动合并为一帧高质量的 HDR 帧。
选择手动模式后，您就可以点击:GUIlabel:Add Acquisition`按钮添加其他采集项。默认情况下，添加的每个新采集项都使用上一个采集项的设置。如果您需要克隆某个采集项，您可以单击该采集项旁边的三个点，然后点击:GUIlabel:`Clone。使用同一菜单重置采集设置或删除单个采集项。使用复选框禁用或启用采集项。
单击:GUIlabel:HDR 按钮捕获具有指定采集设置的图像，未选中的采集项将被忽略。
您也可以使用 Assisted mode 获取建议的设置，然后切换到 Manual mode 手动微调这些设置。
继续阅读Zivid Studio的相关文章： Available Views。
