可用视图

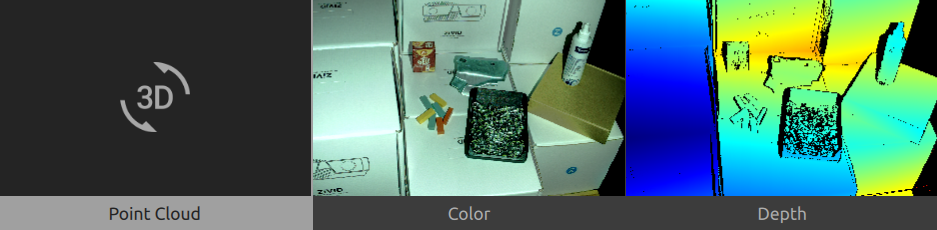

Zivid Studio GUI底部有三个可用视图可供选择。

../../_images/zivid-studio-guide-views.png

Point Cloud(点云)

捕获或加载ZDF文件后,此视图将显示该场景的点云。

  • 使用鼠标左键旋转点云。

  • 使用鼠标右键进行平移。

  • 可通过滚动鼠标滚轮或拖动鼠标中键(如果可用)放大或缩小图像。

在此视图中打开和关闭颜色 (C & D) 及网格 (M) ,有助于评估点云质量。

Color(颜色)

捕获或加载ZDF文件后,此视图将显示该场景的彩色2D图像。

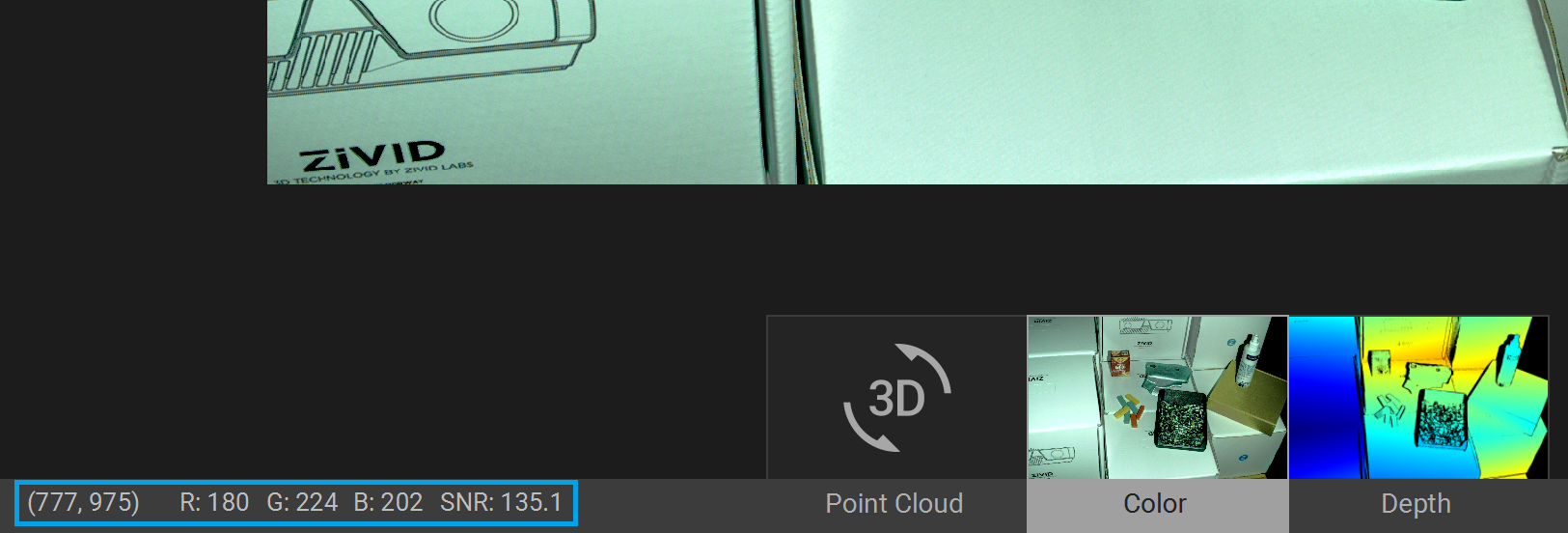

  • 将鼠标指针放在图像中的像素上可以获取图像坐标、RGB和 SNR值 。像素值显示在窗口左下角的状态栏中。

../../_images/studio-status-bar-color.png
  • 可通过滚动鼠标滚轮或拖动鼠标中键(如果可用)放大或缩小图像。

  • 使用鼠标左键平移视图。

Depth(深度)

捕获或加载ZDF文件后,此视图将显示场景的深度图像。

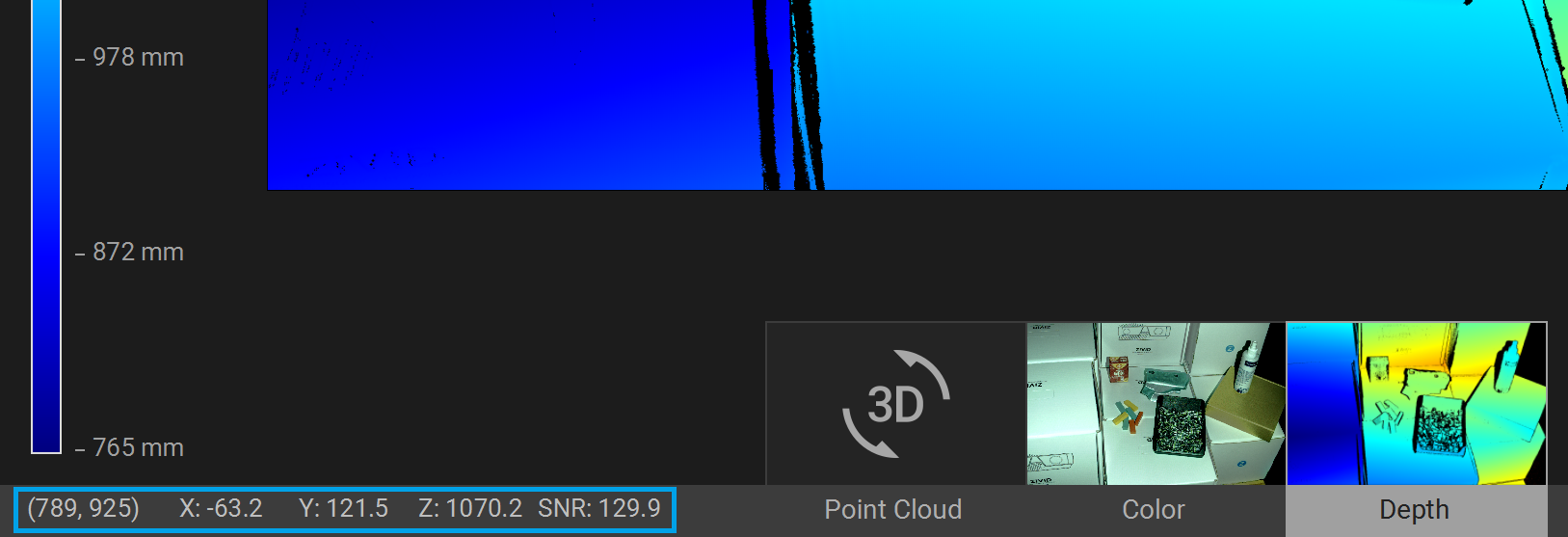

  • 将鼠标指针放在图像中的一个像素上可以获取图像坐标、XYZ和 SNR值.像素值显示在窗口左下角的状态栏中。

../../_images/studio-status-bar-depth.png
  • 可使用视图左上角的下拉菜单设定Z的范围。

  • 可按照 Color View 中描述的相同方式使用缩放和平移功能。

色标表示沿z轴从相机到成像对象表面的距离变化。


继续阅读有关Zivid Studio的信息: 工具栏
