Aperture（光圈）

介绍

相机光圈是镜头内的开口。有些相机具有固定的光圈，而另一些则是可调的。孔径尺寸通常用 $f$ -值表示，这种表达方式不太直观，因为开口的面积随着 $f$ -值的减小而增加。 $f$ - 值 $N$ 通过以下方式得出：

N = \frac{f}{D}

其中 $f$ 是焦距， $D$ 是入射孔的直径。焦距是从镜头到相机内部焦点F的距离。大多数现代镜头都使用标准的 $f$ -值，即基于2的平方根的幂相对应的几何数列： $\frac{f}{\sqrt{2^{n}}}$ 。这种情况下，这个几何级数每减少一次，相机瞳孔的区域即减少一半。因此，递增或递减该序列即对应增加或减少曝光级数（stops）。

Zivid相机的光圈

Zivid相机具有可快速调节的集成机电光圈。完全打开相机瞳孔时的 $f$ -值为 $\frac{f}{1.4}$ ，完全闭合相机瞳孔时的 $f$ -值为 $\frac{f}{32}$ 。若要使用曝光等级的计算方式进行设置，建议使用以下f-值：

$f$ -值	$\frac{f}{1.4}$	$\frac{f}{2}$	$\frac{f}{2.8}$	$\frac{f}{4}$	$\frac{f}{5.6}$	$\frac{f}{8}$	$\frac{f}{11}$	$\frac{f}{16}$	$\frac{f}{22}$	$\frac{f}{32}$
曝光等级	+4	+3	+2	+1	0	-1	-2	-3	-4	-5

光圈和景深

景深是在给定光圈下处于可接受的清晰焦点的图像范围。宽光圈（低f-值）时会得到较窄的景深（更短的对焦范围）。窄光圈（高f-值）时会得到更大的景深（更长的对焦范围）。景深的范围大约在焦点前方1/3和焦点后方2/3。

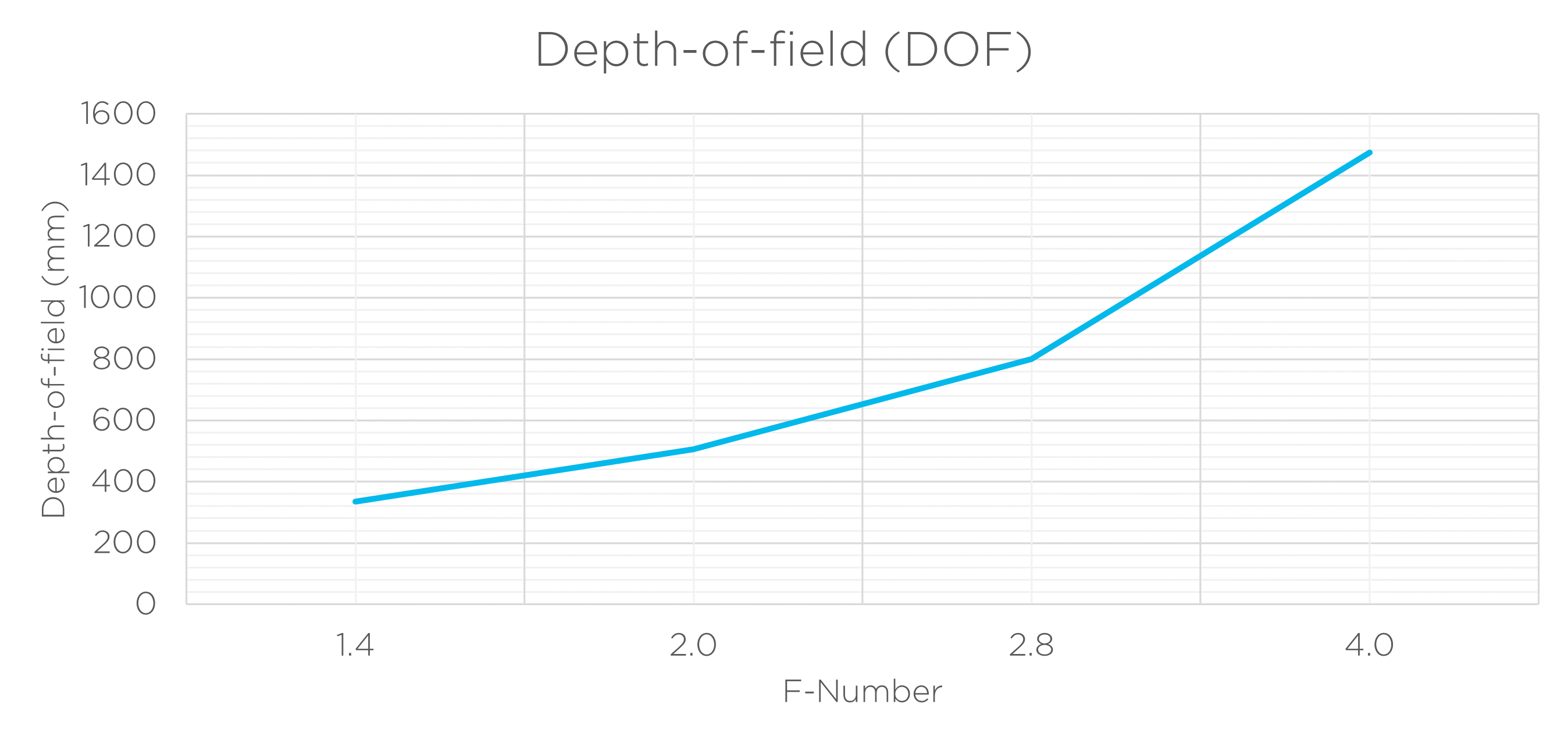

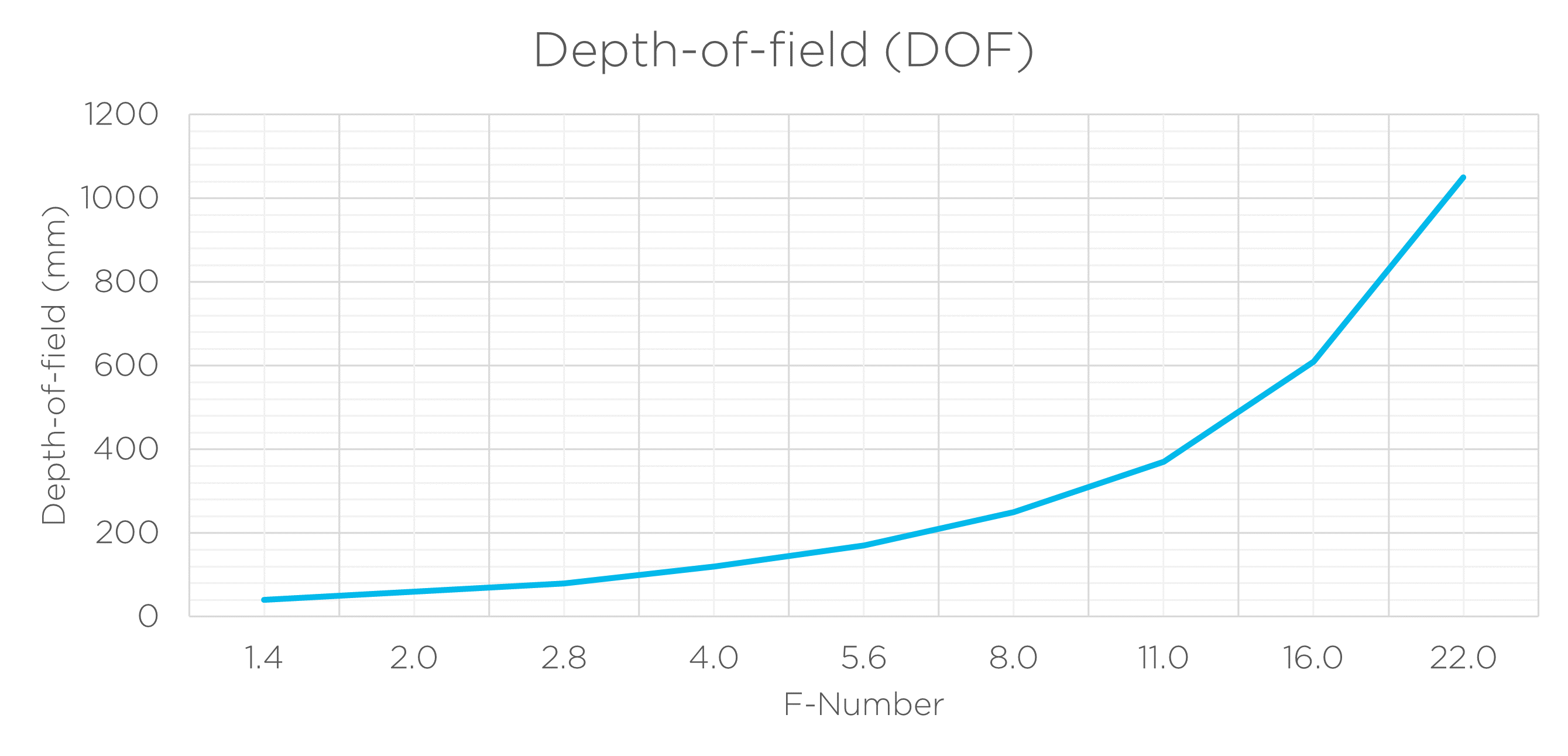

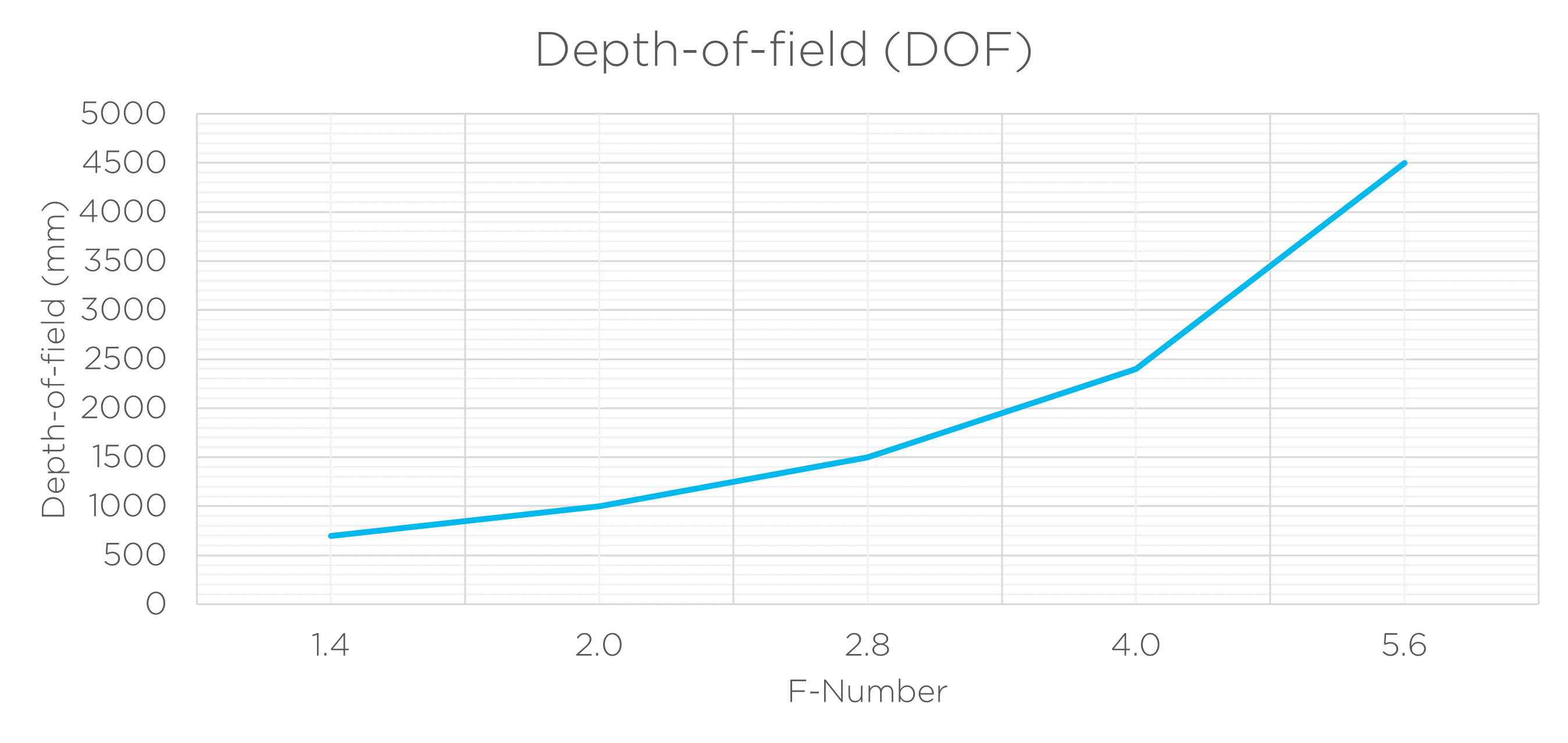

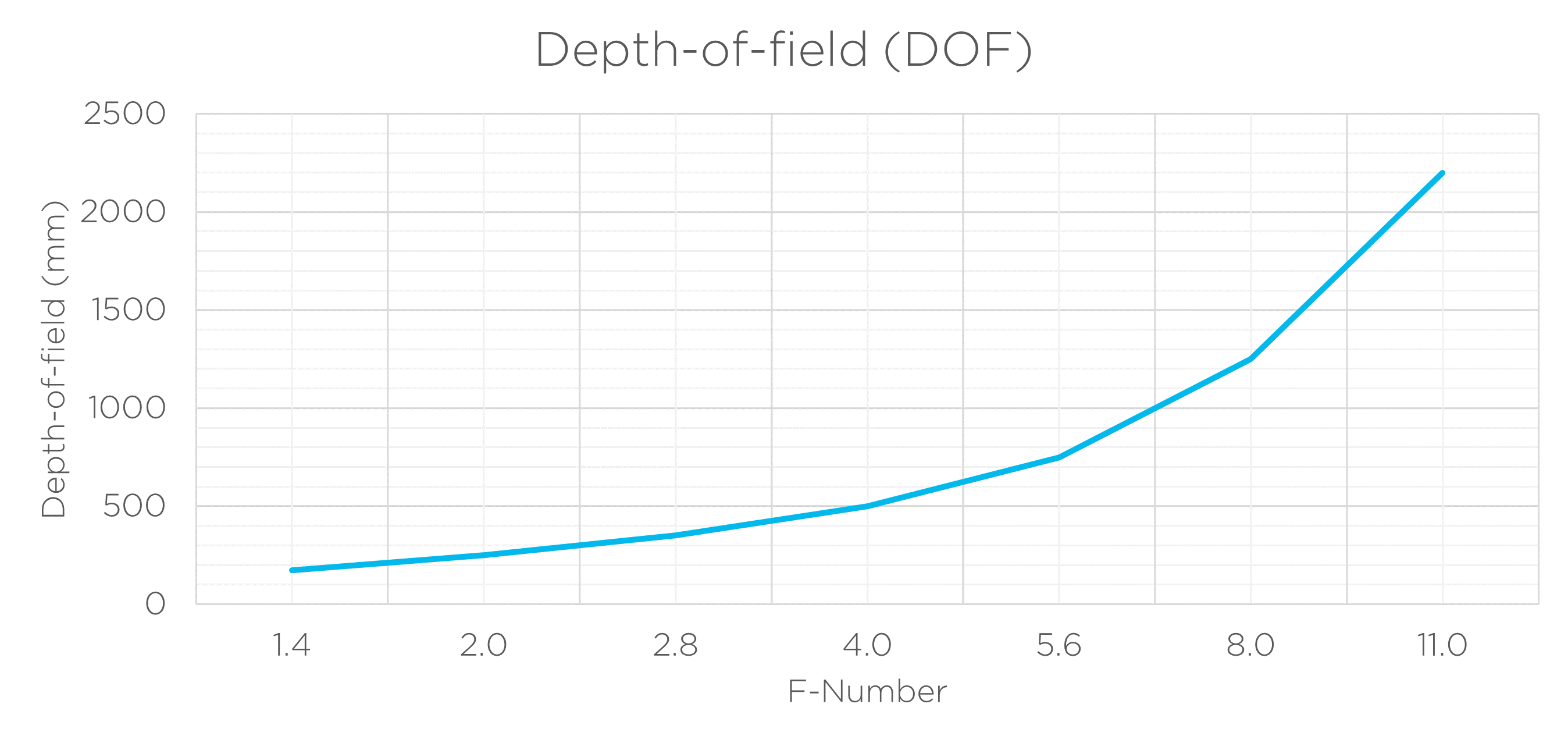

下图显示了Zivid相机的景深与光圈的关系。

进一步阅读

详细了解焦深。

版本历史

SDK	变更
2.0.0	Aperture API从Iris更改为Aperture。有关更多信息，请参阅移植指南。
