静的 IP ネットワーク構成 - PC

注意

ネットワーク構成の正しい手順は、 SDK のバージョンによって異なります。左上のドロップダウンで SDK バージョンを選択してください。

ここでは、カメラに接続するネットワークカードの静的 IP を設定する方法を説明します。カメラのデフォルト設定に合わせて設定することも、カスタム静的 IP に設定することもできます。

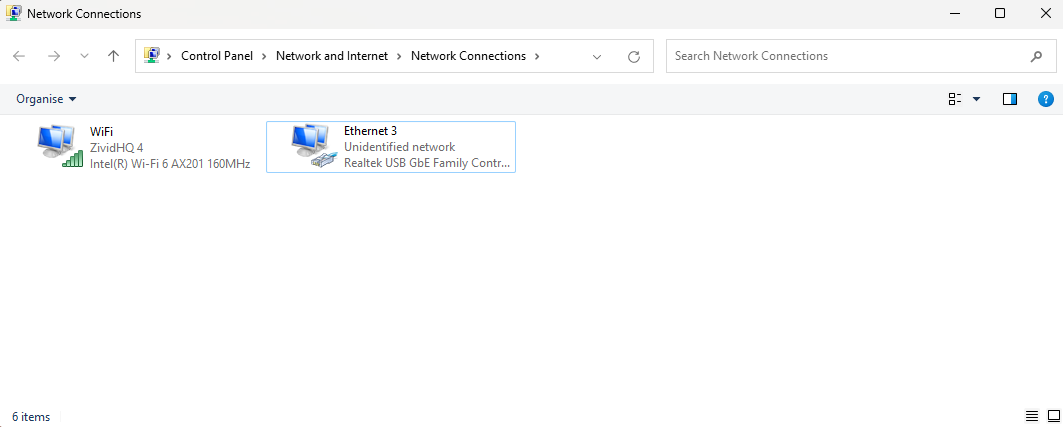

次の場所に移動します：

Control Panel → Network and Internet → Network and Sharing Center → Change adapter settings

../../../../_images/adapter-settings-windows.png

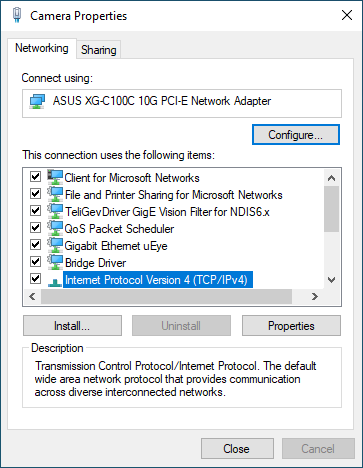

ネットワーク接続を右クリックし、 Properties を選択します。

次に、 Internet Protocol Version 4 (TCP/IPv4) を見つけて、その Properties を開きます。

../../../../_images/ipv4-properties-windows.png

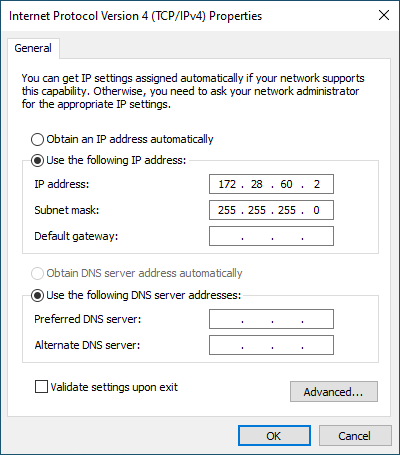

Use the following IP address を選択してネットワークインターフェイス（カード/アダプター）を設定し、カメラと同じサブネット内の IP アドレスを選択します。デフォルト設定のカメラの場合、次のようになります：

  • IP アドレス： 172.28.60.2

  • サブネットマスク： 255.255.255.0

    ../../../../_images/set-ip-address-windows.png

注意

Windows でのキャプチャ時間は、イーサネットのパケットロスによるデータ再送信が原因で、通常より長くなる場合があります（通常より約 1 秒長くなります）。受信バッファと送信バッファを増やすことで、パケットロスの発生を低減できます。

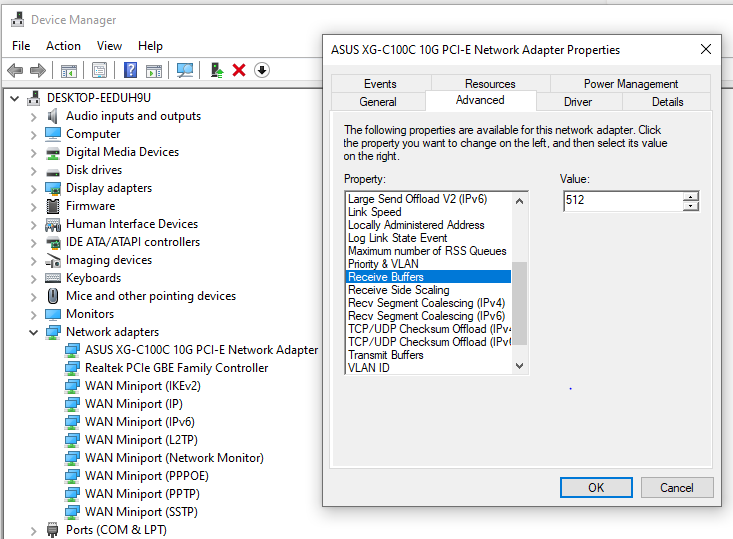

Device Manager → Network adapters に移動します。ネットワークアダプターを右クリックして Properties を押します。 Advanced の下で、 Receive Buffers と Transmit Buffers を増やします。

../../../../_images/windows_network_adapter_buffer_size.png

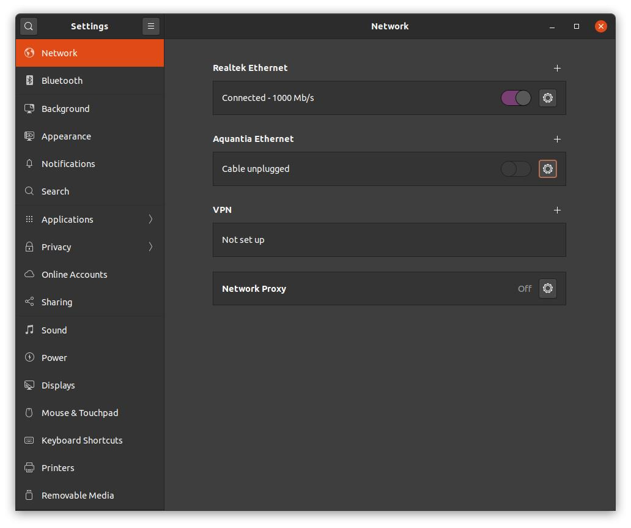

ネットワーク設定に移動し、未接続のネットワークインターフェイス（カード/アダプター）の歯車アイコンをクリックします。 Ubuntu 20.04 を使用している場合、下のスクリーンショットのように表示されます。

../../../../_images/network-settings-ubuntu.png

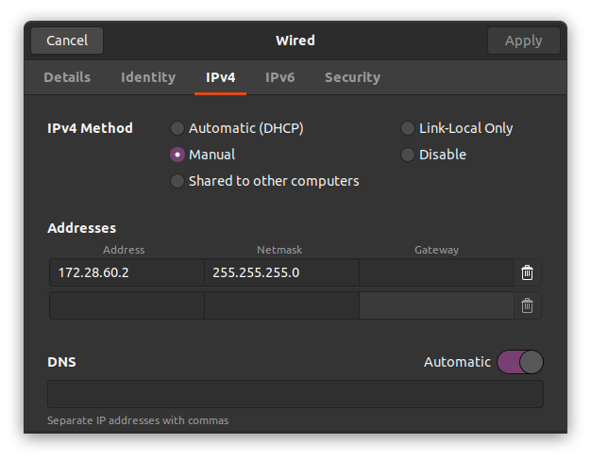

IPv4 タブでネットワーク構成を設定します。 IPv4 Method を手動に設定し、カメラと同じサブネット内の IP アドレスを選択します。デフォルト設定のカメラの場合、次のようになります：

  • アドレス： 172.28.60.2

  • ネットマスク： 255.255.255.0

    ../../../../_images/ipv4-settings-ubuntu.png

注意

この手順の後に、ネットワークインターフェイスをいったん無効にしてから有効にする必要がある場合があります（最初のスクリーンショットの最初のトグルボタンをオフにしてからオンに設定します）。

  1. 現在のインターフェースと構成を確認する

    ip addr
    ip addr の出力例
    zivid@se-zivid-xps15:~$ ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
    valid_lft forever preferred_lft forever
8: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 48:65:ee:1c:12:ba brd ff:ff:ff:ff:ff:ff
    inet 172.21.96.50/24 brd 172.28.60.255 scope global noprefixroute eth0
    valid_lft forever preferred_lft forever
    inet6 fe80::4a65:eeff:fe1c:12ba/64 scope link
    valid_lft forever preferred_lft forever

  2. 現在の IP アドレスは 172.21.96.50/24 です。カメラの IP アドレスが同じサブネット内にない場合、これは機能しません。デフォルト設定のカメラの場合、IP アドレスは 172.28.60.5 と同じサブネット内にある必要があります。

  3. netplan を使用して、このインターフェイスの IP アドレスを更新します。まず、現在の構成を確認します。

    ls /etc/netplan

  4. デフォルトでは、01-network-manager-all.yaml のような名前の .yaml ファイルが表示されます。次に、その内容を表示します。例：

    cat /etc/netplan/01-netcfg.yaml
# Let NetworkManager manage all devices on this system
network:
  version: 2
  renderer: NetworkManager

  5. 安全のため、次のように構成を更新する前にファイルをコピーしてください。

    sudo nano /etc/netplan/01-netcfg.yaml

network:
    version: 2
    renderer: networkd
    ethernets:
        eth0:
            dhcp4: no
            addresses:
                - 172.28.60.2/24
            gateway4: 172.28.60.1

  6. 変更を適用する

    sudo netplan apply

  7. IP アドレスが正しく更新されていることを確認する

    ip addr の出力例
    zivid@se-zivid-xps15:~$ ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
    valid_lft forever preferred_lft forever
8: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 48:65:ee:1c:12:ba brd ff:ff:ff:ff:ff:ff
    inet 172.28.60.2/24 brd 172.28.60.255 scope global noprefixroute eth0
    valid_lft forever preferred_lft forever
    inet6 fe80::4a65:eeff:fe1c:12ba/64 scope link
    valid_lft forever preferred_lft forever

PC の静的 IP をカメラと同じサブネットに設定したら、 カメラへの接続 に戻ります。

複数のカメラ

複数のカメラのセットアップには 2 つのケースがあります。

  • 複数のネットワークカードに接続された複数のカメラ

  • スイッチを介して同じネットワークカードに接続された複数のカメラ

どちらの場合も、カメラのカスタム構成を行う必要があります。

2 つの別々のネットワークインターフェイスカードに接続された 2 台の Zivid カメラのネットワーク構成。

複数のネットワークインターフェイスカードに接続された複数のカメラを使用する場合、それらは同じサブネット上に存在しないようにする必要があります。たとえば、サブネットマスクが 255.255.255.0 の場合、最初の 24 ビットのうち少なくとも 1 ビットが異なっている必要があります。デフォルト設定を例とすると、ネットワークカードの構成は次のようになります：

ネットワークインターフェイスカード 1：

  • アドレス： 172.28.60.2

  • ネットマスク： 255.255.255.0

ネットワークインターフェイスカード 2：

  • アドレス： 172.28.61.2

  • ネットマスク： 255.255.255.0

ネットワークインターフェイスカード 2 の場合は、カメラの IP がサブネット範囲内になるように設定する必要もあります。これを行うには 静的 IP ネットワーク構成 - カメラ に従ってください。

スイッチを介して単一のネットワークインターフェイスカードに接続された 2 台の Zivid カメラのネットワーク構成。

スイッチを介して同じネットワークカードに接続された複数のカメラを使用する場合、ネットワークカードと同じサブネット内の異なる IP にカメラを設定する必要があります。デフォルト設定を例とすると、カメラを次のように設定する必要があります：

カメラ 1：

  • アドレス 172.28.60.5 （デフォルトで設定済み）

カメラ 2：

  • アドレスを例えば 172.28.60.6 に設定

これをカメラ 3、4 などに対して繰り返すことができます。これを行うには 静的 IP ネットワーク構成 - カメラ に従ってください。

注釈

複数のネットワークインターフェイスカードを使用することで、スイッチよりも高速な通信速度が得られる可能性があります。これは、ネットワーク帯域幅を共有する必要がないためです。

PC の静的 IP をカメラと同じサブネットに設定したら、 カメラへの接続 に戻ります。
