静的 IP ネットワーク構成 - カメラ

注意

ネットワーク構成の正しい手順は、 SDK のバージョンによって異なります。左上のドロップダウンで SDK バージョンを選択してください。

Zivid Studio

Zivid Studio を開き、 Cameras → All Cameras をクリックしてカメラメニューを開きます。

設定したいカメラの Configure をクリックしてください。

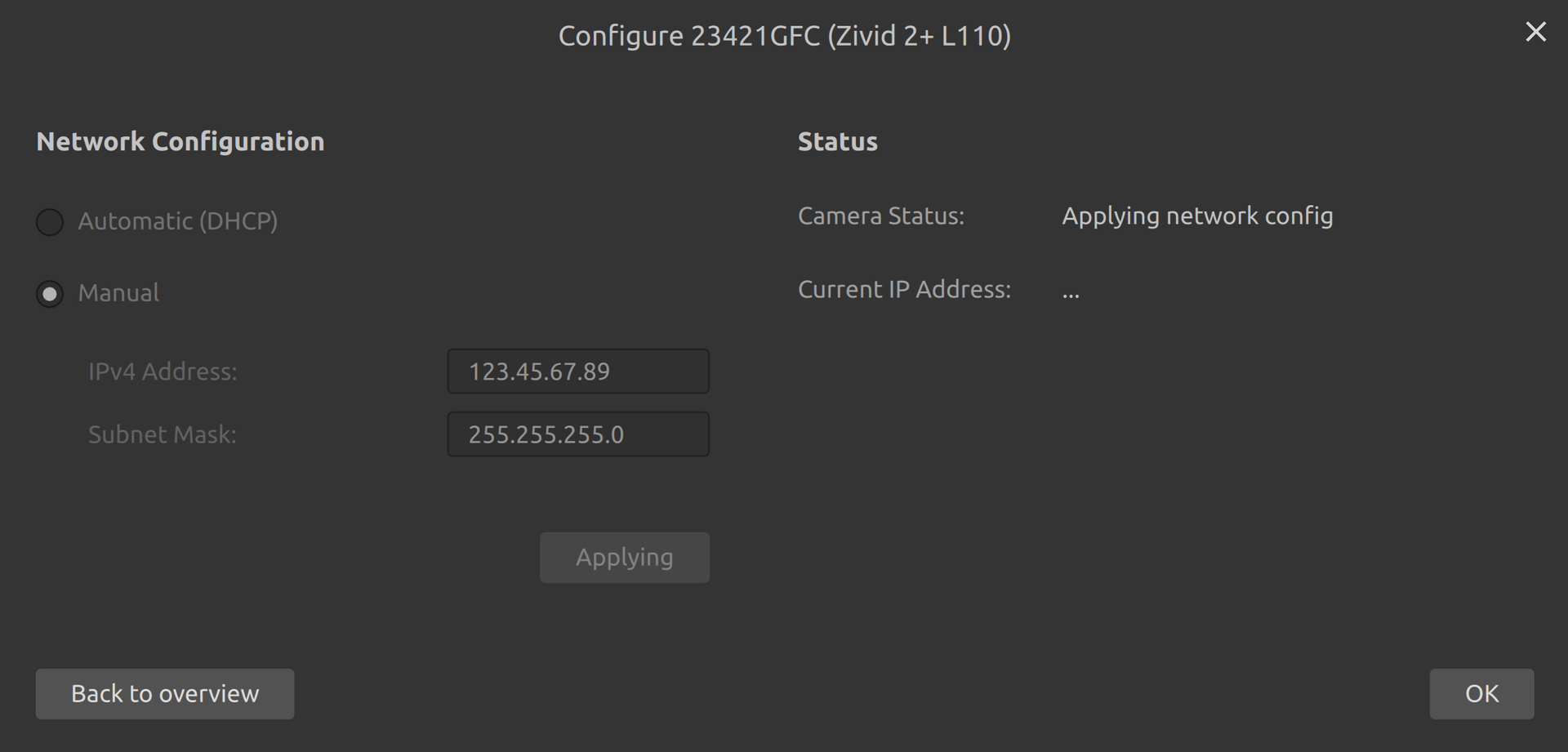

手動ネットワーク設定モードを選択し、希望する IP アドレスとサブネットマスクを入力してください。 IP アドレスがネットワーク上の他のものと競合していないことを確認してください。 Apply をクリックして、設定をカメラに適用します。

CLI ツール

CLI ツール ZividNetworkCameraConfigurator は、一度に 1 台のカメラのネットワーク構成を変更できます。このツールは、Windows では Zivid SDK とともにインストールされ、Ubuntu では Zivid Tools パッケージとともにインストールされます。

1. ターミナル/コマンドプロンプトを開きます。

2. カメラを接続します。

3. 次のコマンドを実行して、カメラが検出されたことを確認します。

   Windows

   ZividListCameras.exe


   Ubuntu

   ZividListCameras


4. 現在の IP アドレス <host> を持つカメラを、特定の IP アドレス <ip> 、サブネットマスク <mask> 、ゲートウェイ gateway を使用して 静的 IP モードに設定します。 IP アドレスがネットワーク上の他のものと競合していないことを確認してください。

   Windows

   ZividNetworkCameraConfigurator.exe set-config <host> --static --ip <ip> --subnet-mask <mask> --gateway <gateway>


   Ubuntu

   ZividNetworkCameraConfigurator set-config <host> --static --ip <ip> --subnet-mask <mask> --gateway <gateway>


   たとえば、静的 IP を 172.28.60.5 から 172.28.60.6 に変更する場合：

   Windows

   ZividNetworkCameraConfigurator.exe set-config 172.28.60.5 --static --ip 172.28.60.6 --subnet-mask 255.255.255.0 --gateway 172.28.60.1


   Ubuntu

   ZividNetworkCameraConfigurator set-config 172.28.60.5 --static --ip 172.28.60.6 --subnet-mask 255.255.255.0 --gateway 172.28.60.1


API

SDK は、カメラのネットワーク設定を構成するための機能を提供します。

1. カメラに接続してください。

   C++



   source

   auto camera = zivid.connectCamera();


   C#



   source

   var camera = zivid.ConnectCamera();


   Python



   source

   camera = app.connect_camera()


2. モードをマニュアルに設定してください。

   C++



   source

   auto mode = Zivid::NetworkConfiguration::IPV4::Mode::manual;


   C#



   source

   var mode = Zivid.NET.NetworkConfiguration.IPV4Group.ModeOption.Manual;


   Python



   source

   mode = zivid.NetworkConfiguration.IPV4.Mode.manual


3. IP アドレスとサブネットマスクを定義します。

   C++



   source

   address = Zivid::NetworkConfiguration::IPV4::Address{ inputAddress };
   subnetMask = Zivid::NetworkConfiguration::IPV4::SubnetMask{ inputSubnetMask };


   C#



   source

   address = inputAddress;
   subnetMask = inputSubnetMask;


   Python



   source

   address = input_address
   subnet_mask = input_subnet_mask


4. ネットワーク構成オブジェクトを作成します。

   C++



   source

   Zivid::NetworkConfiguration newConfig(Zivid::NetworkConfiguration::IPV4(mode, address, subnetMask));


   C#



   source

   var newConfig = new Zivid.NET.NetworkConfiguration()
   {
       IPV4 = {
           Mode = mode,
           Address = address,
           SubnetMask = subnetMask,
       }
   };


   Python



   source

   new_config = zivid.NetworkConfiguration(
       ipv4=zivid.NetworkConfiguration.IPV4(
           mode=mode,
           address=address,
           subnet_mask=subnet_mask,
       )
   )


5. カメラに新しいネットワーク設定を適用してください。

   C++



   source

   camera.applyNetworkConfiguration(newConfig);


   C#



   source

   camera.ApplyNetworkConfiguration(newConfig);


   Python



   source

   camera.apply_network_configuration(new_config)


複数のカメラの IP アドレスを設定する場合は、各カメラごとに異なる IP アドレスを使用して手順を繰り返してください。各カメラには、接続されているネットワークカードと同じサブネット範囲内の IP アドレスを使用するようにしてください。

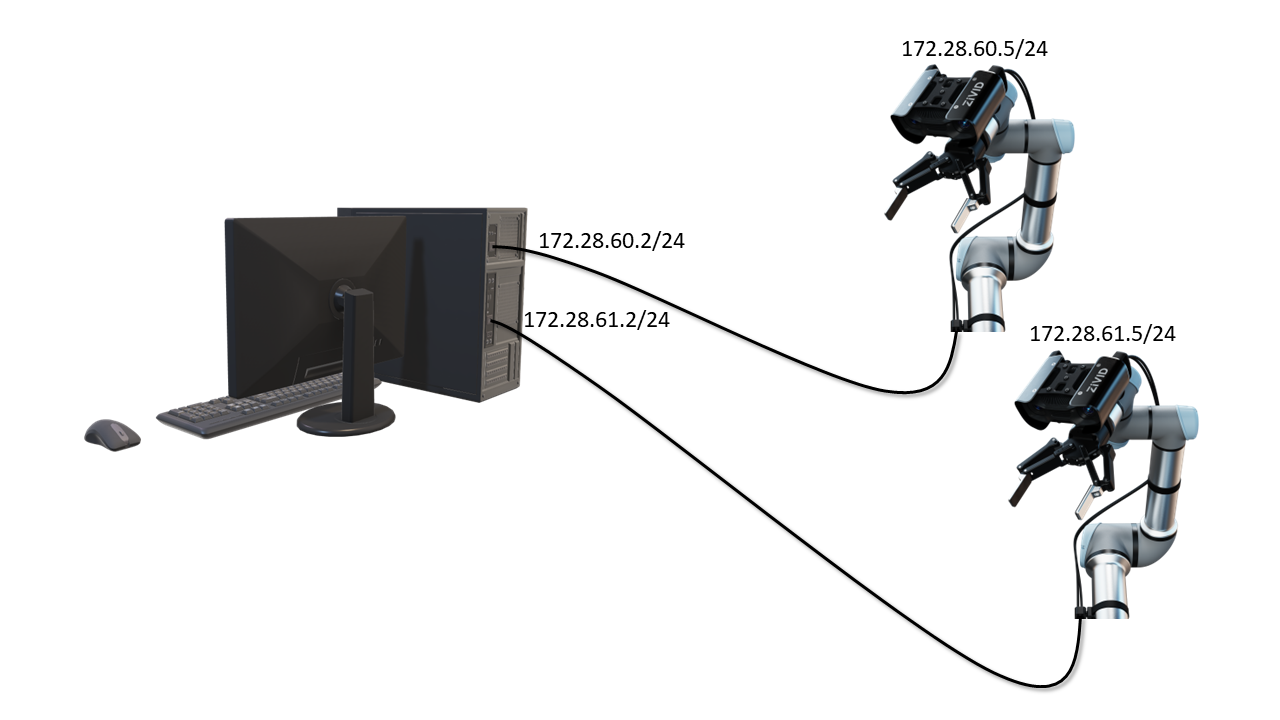

複数のネットワークインターフェイスカード

個別のネットワークカードを使用する 2 台のカメラの場合は、たとえば 172.28.60.5 および 172.28.61.5 を使用します。

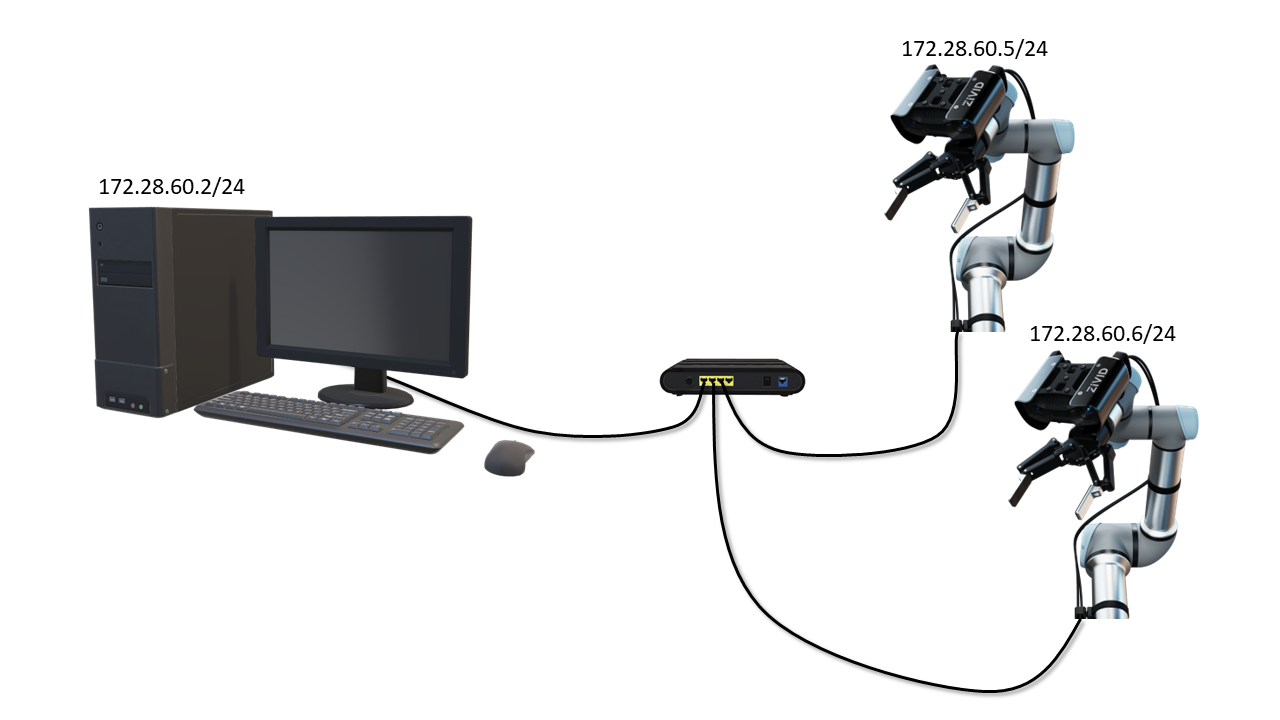

スイッチ

スイッチを使用して同じネットワークカードに接続された 2 台のカメラの場合は、例えば 172.28.60.5 および 172.28.60.6 を使用します。

Tip

1 台または複数台のカメラを PC に物理的に接続し、コードを使用して IP アドレスを 自動的に 設定できます。各 IP アドレスは、検出された対応するローカルネットワークインターフェースのサブネットに一致します。

C++

AutomaticNetworkConfigurationForCameras.cpp

C#

AutomaticNetworkConfigurationForCameras.cs

Python

AutomaticNetworkConfigurationForCameras.py

カメラに特定の静的 IP アドレスを設定しました。

カメラの IP アドレスが PC とは異なるサブネット範囲にある場合、カメラにアクセスできず、接続できない可能性があります。その場合は 静的 IP ネットワーク構成 - PC を参照して PC の IP アドレスを設定してください。それ以外の場合は、 カメラへの接続 に直接進んでください。

バージョン履歴

SDK	変更点
2.15.0	自動ネットワーク構成のサンプルに関するセクションを追加しました。
