连接和电源

连接器

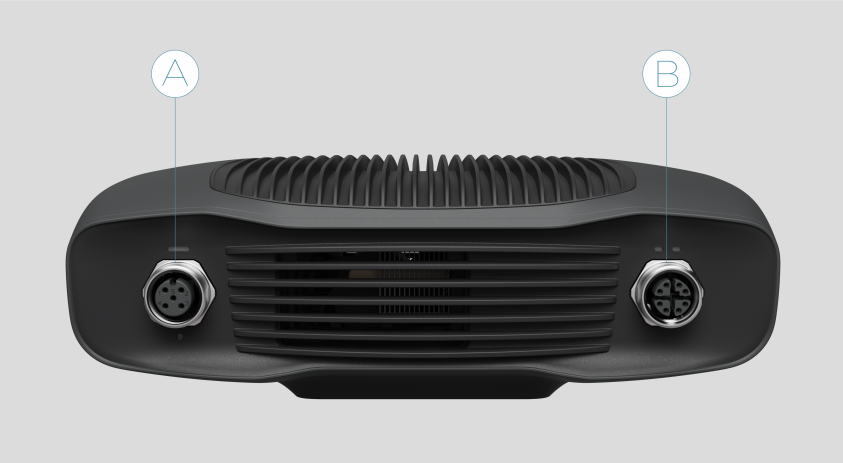

../../_images/zivid-two-backside.png

  1. M12-5:电源连接器24V,5A DC

  2. M12X:以太网连接器CAT 6A

查看Zivid 认可的Zivid Two以太网电缆 了解更多信息。

电源接口

针脚图

针脚

用途

电源

1

24V DC +/- 20%(最大5A)

2

24V DC +/- 20%(最大5A)

3

GND

4

GND

5

保留,不连接

可选配对连接器:TE Connectivity AMP,1838275-3(Digikey:A97645-ND)

小技巧

24V和GND的两个引脚都需要连接。

数据线

Zivid Two使用专用的以太网电缆进行数据传输。查看Zivid 认可的Zivid Two以太网电缆 了解更多信息。

下表是Zivid Two以太网电缆的引脚定义。

针脚图

针脚

以太网接口

M12X-8

RJ45(彩色)

1

1 (WH/OG)

2

2 (OG)

3

3 (WH/GN)

4

6 (GN)

5

7 (WH/BN)

6

8 (BN)

7

5 (WH/BU)

8

4 (BU)

连接到计算机

  1. 将电源插入 24V 端口和电源插座。

  2. 将以太网电缆插入相机并将其连接到您的计算机。

备注

确保所有连接都拧紧。 M12螺钉连接器的耦合螺母在某些情况下可能很难拧入。但是,如果安装正确,它们可以提供坚固可靠的连接。
考虑性能表现时可参考 系统要求 来评估,并通过观察 LED状态指示灯 来确认数据传输性能表现。

使用随设备提供的AC/DC适配器以确保符合辐射和抗扰度标准。

Zivid相机通过一个热敏电阻使用物理切断电源的方式来防止极性反接和设备过热。

Zivid Two相机使用以太网通信,需要10 Gbps才能获得最佳性能。您的计算机可能没有10 Gigabit以太网端口。在这种情况下,您可以使用10 GBASE-T(10 Gbps铜线以太网)适配器将其连接到Thunderbolt 3端口。在允许降低性能的情况下,您还可以使用1000BASE-T和NBASE-T(1 Gbps、2.5 Gbps和5 Gbps over Copper)连接到 USB 适配器。

小心

基于USB的网络适配器会降低捕获速度,使速度变得不稳定,并且在使用相机时偶尔会出现错误。我们的建议是使用10Gb PCI Express卡以获得最佳性能。

警告

仅使用 Zivid认可的以太网电缆

网络拓扑

Zivid Two支持以下网络拓扑:

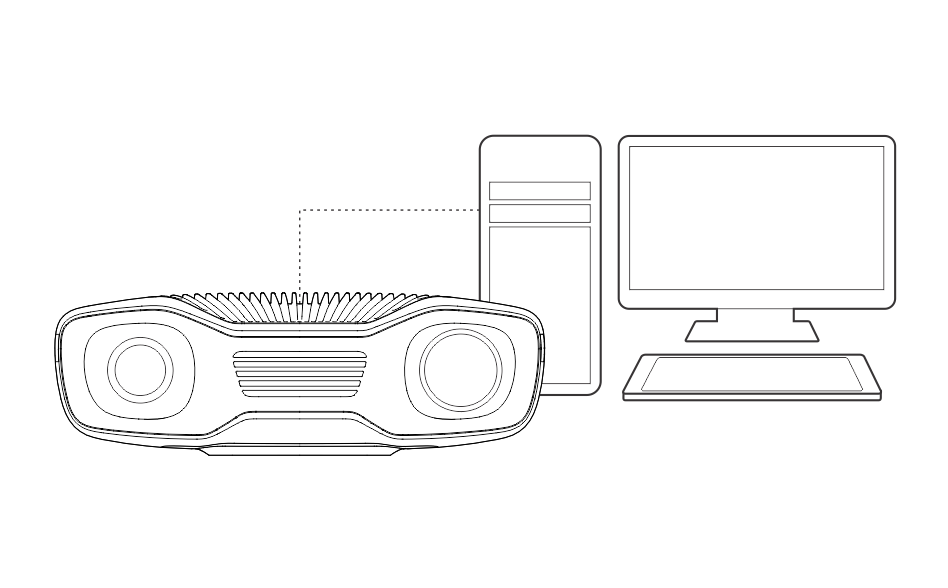

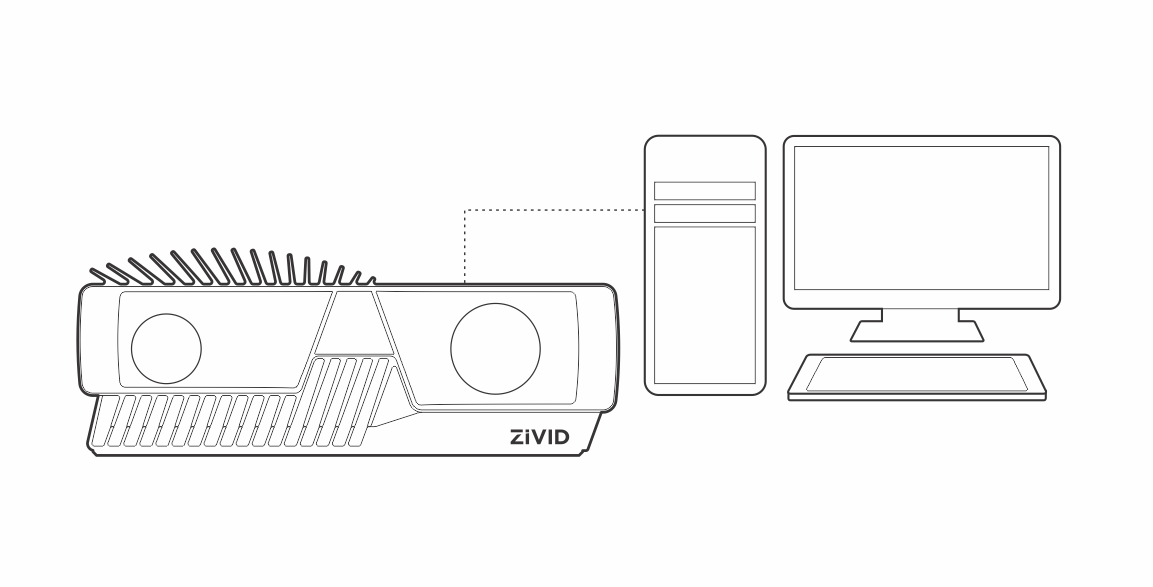

直接连接

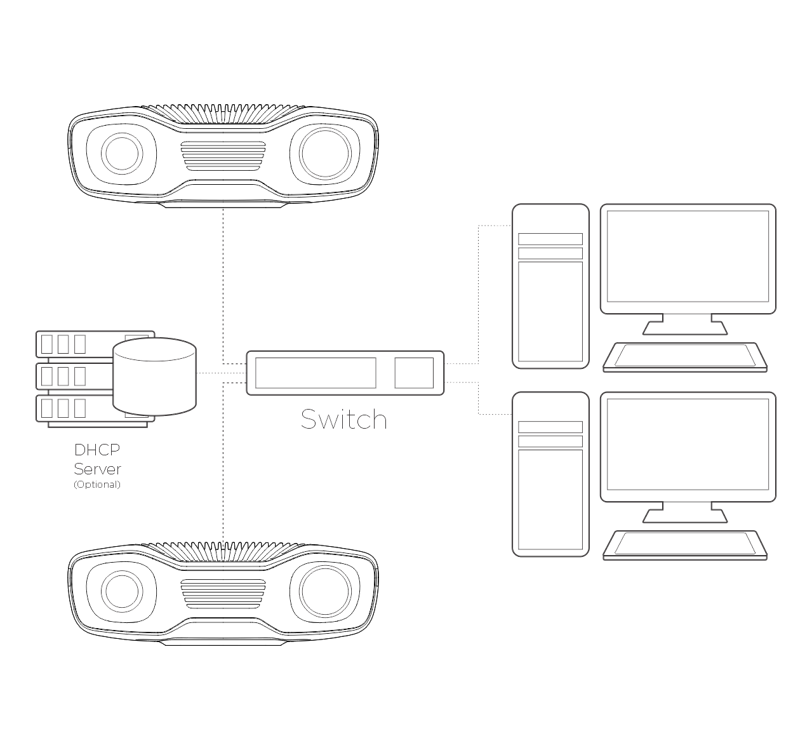

通过交换机连接

../../_images/zivid-two-pc-direct-connection.png ../../_images/zivid-two-pc-connection-via-switch.png

备注

在2.4 SDK中加入了对多个Zivid Two相机连接的支持。

进行 软件安装 以及 网络配置
