DHCP网络配置 - PC

警告

在配置此模式之前，请确保您熟悉DHCP。使用DHCP很容易遇到问题。例如，在同一网络上运行多个具有重叠地址范围的DHCP服务器。

回想一下如何通过Zivid SDK查看 Cameras.yml 来查找相机，请参阅 Zivid Two网络配置。有两种方式可使Zivid SDK获取相机。

您可以列出DHCP可以分配的所有IP地址。
您可以列出分配给已连接相机的主机名。主机名默认为 zivid-<serial number> （例如 zivid-2022C0DE ）。您还可以在相机上启用DHCP模式时分配自定义主机名，请参阅 DHCP或链接本地IP网络配置 - 相机。

在以下指南中，我们将参考这两种方式。

DHCP配置取决于静态IP或网络接口的名称。为简单起见，我们使用静态分配的IP地址。请按照静态IP网络配置 - PC 中的步骤操作。

安装DHCP服务器。如果网络已经运行了DHCP服务器，您可以跳过此步骤。
从https://www.dhcpserver.de/cms/安装。
我们想使用ISC的最新DHCP服务器， Kea，我们将使用 their automatic setup script。
$ curl -1sLf 'https://dl.cloudsmith.io/public/isc/kea-2-1/setup.deb.sh' | sudo -E bash
现在存储库已准备就绪，我们可以安装DHCPv4服务器了。
$ sudo apt -y install isc-kea-dhcp4-server

配置DHCP服务器。此处的示例基于上一步中提到的DHCP服务器实现。这些概念应适用于替代DHCP服务器。

选项：列出IP地址。

在 dhcpsrv.ini 文件中配置设置

[Settings]
IPBIND_1=172.28.60.2
IPPOOL_1=172.28.60.3-172.28.60.10
AssociateBindsToPools=1
[General]
SUBNETMASK=255.255.255.0

查找接口名称：

zivid@se-zivid-xps15:~$ ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
    valid_lft forever preferred_lft forever
8: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 48:65:ee:1c:12:ba brd ff:ff:ff:ff:ff:ff
    inet 172.21.96.50/24 brd 172.28.60.255 scope global noprefixroute eth0
    valid_lft forever preferred_lft forever
    inet6 fe80::4a65:eeff:fe1c:12ba/64 scope link
    valid_lft forever preferred_lft forever

接下来我们将使用最基本的默认配置。将默认文件 /etc/kea/kea-dhcp4.conf 替换掉。如果要将其保留为本地参考，请创建备份。

$ sudo nano /etc/kea/kea-dhcp4.conf

添加以下内容：

{
   "Dhcp4": {
      "interfaces-config": {
            "interfaces": [ "eth0" ],
            "dhcp-socket-type": "raw"
      },
      "valid-lifetime": 4000,
      "renew-timer": 1000,
      "rebind-timer": 2000,
      "subnet4": [{
         "pools": [ { "pool": "172.28.60.3-172.28.60.10" } ],
         "subnet": "172.28.60.0/24"
      }],
      "loggers": [{
            "name": "*",
            "severity": "WARNING"
      }]
   }
}

选项：列出主机名。

在 dhcpsrv.ini 文件中配置设置

[Settings]
IPBIND_1=172.28.60.2
[DNS-Settings]
EnableDNS=1
[General]
SUBNETMASK=255.255.255.0
DNS_1=$(IPBIND_1)

查找接口名称：

zivid@se-zivid-xps15:~$ ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
    valid_lft forever preferred_lft forever
8: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 48:65:ee:1c:12:ba brd ff:ff:ff:ff:ff:ff
    inet 172.21.96.50/24 brd 172.28.60.255 scope global noprefixroute eth0
    valid_lft forever preferred_lft forever
    inet6 fe80::4a65:eeff:fe1c:12ba/64 scope link
    valid_lft forever preferred_lft forever

接下来我们将使用最基本的默认配置。将默认文件 /etc/kea/kea-dhcp4.conf 替换掉。如果要将其保留为本地参考，请创建备份。

$ sudo nano /etc/kea/kea-dhcp4.conf

添加以下内容：

{
   "Dhcp4": {
      "interfaces-config": {
            "interfaces": [ "eth0" ],
            "dhcp-socket-type": "raw"
      },
      "valid-lifetime": 4000,
      "renew-timer": 1000,
      "rebind-timer": 2000,
      "subnet4": [{
         "pools": [ { "pool": "172.28.60.3-172.28.60.10" } ],
         "subnet": "172.28.60.0/24"
      }],
      "loggers": [{
            "name": "*",
            "severity": "WARNING"
      }]
   }
}

从SDK 2.7开始，不再需要启用 NetBIOS Naming Service。早期SDK版本还有一个额外的步骤来启用NetBIOS命名服务。更改左下角的知识库版本以查看说明。

根据DHCP配置更新 Cameras.yml。

选项：列出IP地址。

__version__: 1
Cameras:
    NetworkCameras:
        - NetworkCamera:
            Host: 172.28.60.3
        - NetworkCamera:
            Host: 172.28.60.4
        - NetworkCamera:
            Host: 172.28.60.5
        - NetworkCamera:
            Host: 172.28.60.6
        - NetworkCamera:
            Host: 172.28.60.7
        - NetworkCamera:
            Host: 172.28.60.8
        - NetworkCamera:
            Host: 172.28.60.9
        - NetworkCamera:
            Host: 172.28.60.10

选项：列出主机名。

__version__: 1
Cameras:
    NetworkCameras:
        - NetworkCamera:
            Host: zivid-2022C0DE.local
        - NetworkCamera:
            Host: zivid-two.local
        - NetworkCamera:
            Host: zivid-two-alt-1.local
        - NetworkCamera:
            Host: zivid-two-alt-2.local

Cameras.yml 的路径

mkdir %LOCALAPPDATA%\Zivid\API
move %HOMEPATH%\Downloads\Cameras.yml %LOCALAPPDATA%\Zivid\API\

Cameras.yml 的路径

mkdir --parents "${XDG_CONFIG_HOME-$HOME/.config}"/Zivid/API
mv ~/Downloads/Cameras.yml "${XDG_CONFIG_HOME-$HOME/.config}"/Zivid/API/

小心

Zivid配置文件必须使用 .yml 文件扩展名（而不是 .yaml）。

（重新）启动DHCP服务器。
导航到您提取可执行文件的文件夹，然后双击 dhcpsrv.exe，或打开命令提示符并
C:\dhcpsrv>dhcpsrv.exe -runapp

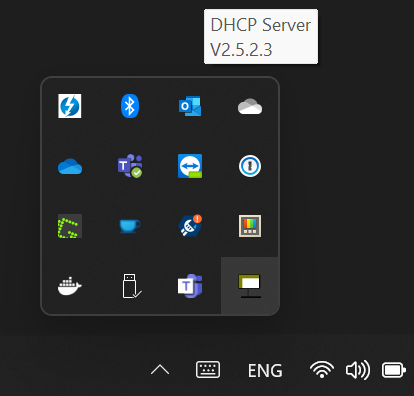

您可以通过检查tray来验证DHCP服务器是否正在运行：
sudo systemctl restart isc-kea-dhcp4-server

一旦您配置好相机和PC，您可以打开 Zivid Studio 然后自动找到相机。

备注

在进程中首次连接相机可能需要10-20秒。

提示

相机后面的 LED状态灯显示了当前链路容量。
