Camera Selector based on Scene Volume

이 섹션은 빈의 길이, 너비, 높이 및 장면안의 빈 수를 기반으로 올바른 Zivid 카메라를 선택하는 데 도움을 주는 것을 목표로 합니다. Piece Picking에 사용되는 일반적인 빈은 Euro Container와 AutoStore Bin으로 가정합니다.

Euro Containers

Small Euro Containers

Outside dimensions		Inside dimensions
Length	Width	Length	Width	Height
400 mm	300 mm	367 mm	268 mm	70 mm
				120 mm
				170 mm
				220 mm
				270 mm
				320 mm

Medium Euro Containers

Outside dimensions		Inside dimensions
Length	Width	Length	Width	Height
600 mm	400 mm	576 mm	367 mm	70 mm
				120 mm
				170 mm
				220 mm
				270 mm
				320 mm

Large Euro Containers

Outside dimensions		Inside dimensions
Length	Width	Length	Width	Height
800 mm	600 mm	766 mm	567 mm	120 mm
				220 mm
				320 mm
				420 mm
				520 mm

Camera Selector

Choose whether you have a stationary or an on-arm camera.

Stationary Mounting

Choose the number and size of Euro Containers in your scene. Our recommendation for the camera and mounting distance (to bin top), i.e., robot clearance, for your application is in the same row.

One Small

Bin length	Bin width	To bin top	Bin height	Camera	To bin bottom
400	300	800	70 - 320	Z2+ MR130	870 - 1120

로봇 간극 요구 사항이 다른 경우 아래의 전체 옵션 분석을 확인하여 애플리케이션에 적합한 카메라를 찾으십시오.

Complete option analysis

Bin length	Bin width	To bin top	Bin height	Camera	To bin bottom
400	300	500	70 - 320	Z2+ MR60 [2]	570 - 820
		600 - 700	70 - 320	Z2+ MR60 [2]	670 - 1020
		800	70 - 320	Z2+ MR130	870 - 1120
			70 - 220	Z2+ MR60	870 - 1020
			270 - 320	Z2+ LR110	1070 - 1120
		900	70 - 320	Z2+ MR130	970 - 1220
			70 - 120	Z2+ MR60	970 - 1020
			170 - 320	Z2+ LR110	1070 - 1220
		1000 - 1300	70 - 320	Z2+ MR130	1070 - 1620
				Z2+ LR110

[2] (1,2)

If not limited by robot clearance, choose Z2+ MR130 at the closest possible distance.

굵게 표시된 카메라가 권장 카메라입니다.

One Medium or two Small

Bin length	Bin width	To bin top	Bin height	Camera	To bin bottom
600	400	1000	70 - 320	Z2+ MR130	1070 - 1320

로봇 간극 요구 사항이 다른 경우 아래의 전체 옵션 분석을 확인하여 애플리케이션에 적합한 카메라를 찾으십시오.

Complete option analysis

Bin length	Bin width	To bin top	Bin height	Camera	To bin bottom
600	400	600	70 - 320	Z2+ MR60 [3]	670 - 920
		700	70 - 320	Z2+ MR60 [3]	770 - 1020
		800	70 - 320	Z2+ MR130	870 - 1120
			70 - 220	Z2+ MR60	870 - 1020
			270 - 320	Z2+ LR110	1070 - 1120
		900	70 - 320	Z2+ MR130	970 - 1220
			70 - 120	Z2+ MR60	970 - 1020
			170 - 320	Z2+ LR110	1070 - 1220
		1000 - 1300	70 - 320	Z2+ MR130	1070 - 1620
				Z2+ LR110

[3] (1,2)

If not limited by robot clearance, choose Z2+ MR130 at the closest possible distance.

굵게 표시된 카메라가 권장 카메라입니다.

One Large or two Medium

Bin length	Bin width	To bin top	Bin height	Camera	To bin bottom
800	600	1300	70 - 320	Z2+ MR130	1370 - 1620

로봇 간극 요구 사항이 다른 경우 아래의 전체 옵션 분석을 확인하여 애플리케이션에 적합한 카메라를 찾으십시오.

Complete option analysis

Bin length	Bin width	To bin top	Bin height	Camera	To bin bottom
800	600	800	70 - 120	Z2+ MR60 [4]	870 - 920
			170 - 520	Z2+ LR110 [4]	970 - 1320
		900	70 - 120	Z2+ MR60 [4]	970 - 1020
			170 - 520	Z2+ LR110 [4]	1070 - 1420
		1000 - 1200	70 - 320	Z2+ LR110 [4]	1070 - 1520
		1300	70 - 320	Z2+ MR130	1370 - 1620
				Z2+ LR110
		1400	70 - 520	Z2+ MR130	1470 - 1920
			70 - 320	Z2+ LR110	1470 - 1670
		1500	70 - 520	Z2+ MR130	1570 - 2020
			70 - 170	Z2+ LR110	1570 - 1670
		1600	70 - 520	Z2+ MR130	1670 - 2120
			70	Z2+ LR110	1670

[4] (1,2,3,4,5)

If not limited by robot clearance, choose Z2+ MR130 at the closest possible distance.

굵게 표시된 카메라가 권장 카메라입니다.

Two Large

Bin length	Bin width	To bin top	Bin height	Camera	To bin bottom
1200	800	1200	120 - 420	Z2+ LR110	1320 - 1620
		2000	120 - 520	Z2+ MR130	2120 - 2520

로봇 간극 요구 사항이 다른 경우 아래의 전체 옵션 분석을 확인하여 애플리케이션에 적합한 카메라를 찾으십시오.

Complete option analysis

Bin length	Bin width	To bin top	Bin height	Camera	To bin bottom
1200	800	1200	120 - 420	Z2+ LR110	1320 - 1620
		1300	120 - 320	Z2+ LR110	1420 - 1620
		1400	120 - 320	Z2+ LR110	1520 - 1620
		1500	120	Z2+ LR110	1620
		2000	120 - 520	Z2+ MR130	2120 - 2520

모든 치수는 mm로 표시됩니다.

On-Arm Mounting

촬영하는 유로 컨테이너의 수와 크기 및 빈 높이를 기반으로 애플리케이션에 적합한 카메라 모델을 찾으십시오. 권장 캡처 거리(빈 상단까지)는 같은 행에 있습니다.

Euro Container(s)	Bin length	Bin width	Bin height	Camera	To bin top	To bin bottom
One Small	400	300	70 - 320	Z2+ MR60	500	570 - 820
One Medium or two Small	600	400	70 - 320	Z2+ MR60	600	670 - 920
One Large or two Medium	800	600	70 - 520	Z2+ LR110	800	870 - 1320
Two Large	1200	800	70 - 520	Z2+ LR110	1200	1270 - 1720

아래의 전체 옵션 분석을 확인하여 애플리케이션에 적합한 카메라를 찾을 수도 있습니다.

Complete option analysis

Euro Container(s)	Bin length	Bin width	Bin height	Camera	To bin top	To bin bottom
One Small	400	300	70 - 320	Z2+ MR60	500	570 - 820
				Z2+ MR130	800	870 - 1120
One Medium or two Small	600	400	70 - 320	Z2+ MR60	600	670 - 920
				Z2+ MR130	1000	1070 - 1320
One Large or two Medium	800	600	70 - 520	Z2+ LR110	800	870 - 1320
			70 - 520	Z2+ MR130	1320	1390 - 1840
Two Large	1200	800	70 - 520	Z2+ LR110	1200	1270 - 1720
			70 - 520	Z2+ MR130	2000	2070 - 2520 [1]

[1]

The on-arm camera should be lowered as the bin is getting emptier to keep the distance to the workpieces as close as possible.

굵게 표시된 카메라가 권장 카메라입니다.

모든 치수는 mm로 표시됩니다.

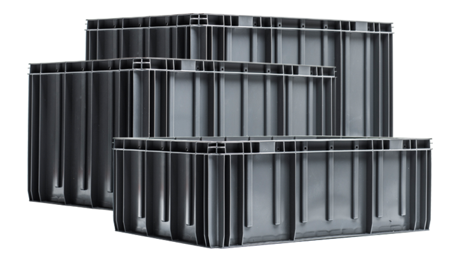

AutoStore Bins

Outside dimensions		Inside dimensions
Length	Width	Length	Width	Height
649 mm	449 mm	603 mm	403 mm	220 mm
				330 mm
				425 mm

Camera Selector for AutoStore Bins

On-Arm 인지 고정식인지 카메라 설치 방법을 선택하십시오.

Stationary Mounting

Choose the number of AutoStore Bins in your scene. Our recommendation for the camera and mounting distance (to bin top), i.e., robot clearance, for your application is in the same row.

One Bin

Bin length	Bin width	To bin top	Bin height	Camera	To bin bottom
603	403	1100	220 - 425	Z2+ MR130	1320 - 1525

로봇 간극 요구 사항이 다른 경우 아래의 전체 옵션 분석을 확인하여 애플리케이션에 적합한 카메라를 찾으십시오.

Complete option analysis

Bin length	Bin width	To bin top	Bin height	Camera	To bin bottom
603	403	600	220 - 425	Z2+ MR60	820 - 1025
		700	220 - 425	Z2+ MR60 [8]	920 - 1125
				Z2+ LR110
		800	220 - 425	Z2+ LR110 [8]	1020 - 1225
				Z2+ MR60
		900	220 - 425	Z2+ LR110 [8]	1070 - 1220
		1000 - 1300	220 - 425	Z2+ MR130	1220 - 1725
				Z2+ LR110

[8] (1,2,3)

If not limited by robot clearance, choose Z2+ MR130 at the closest possible distance.

굵게 표시된 카메라가 권장 카메라입니다.

Two Bins

Bin length	Bin width	To bin top	Bin height	Camera	To bin bottom
898	603	1500	220 - 425	Z2+ MR130	1720 - 1920

로봇 간극 요구 사항이 다른 경우 아래의 전체 옵션 분석을 확인하여 애플리케이션에 적합한 카메라를 찾으십시오.

Complete option analysis

Bin length	Bin width	To bin top	Bin height	Camera	To bin bottom
898	603	900	220	Z2+ MR60 [9]	970 - 1020
			330 - 425	Z2+ LR110 [9]	1230 - 1325
		1000 - 1200	220 - 425	Z2+ LR110 [9]	1220 - 1625
		1300	220 - 425	Z2+ LR110 [9]	1520 - 1620
		1400	220 - 425	Z2+ MR130	1620 - 1825
			220 - 330	Z2+ LR110	1620 -1730
		1500	220 - 425	Z2+ MR130	1720 - 1920
		1600	220 - 425	Z2+ MR130	1820 - 2025

[9] (1,2,3,4)

If not limited by robot clearance, choose Z2+ MR130 at the closest possible distance.

굵게 표시된 카메라가 권장 카메라입니다.

모든 치수는 mm로 표시됩니다.

On-Arm Mounting

장면에 있는 AutoStore 빈의 수와 크기를 기반으로 애플리케이션에 적합한 카메라 모델을 찾으십시오. 권장 캡처 거리(빈 상단까지)는 같은 행에 있습니다.

AutoStore Bin	Bin length	Bin width	Bin height	Camera	To bin top	To bin bottom
One Bin	603	403	220 - 330	2+ MR60	600	820 - 930
			220 - 425	2+ MR130	1020	1240 - 1445
Two Bins	898	603	220 - 425	2+ LR110	1000	1220 - 1425
			220 - 425	2+ MR130	1480	1700 - 1905

모든 치수는 mm로 표시됩니다. 굵게 표시된 카메라가 권장 카메라입니다.

Considerations taken for Camera Selector

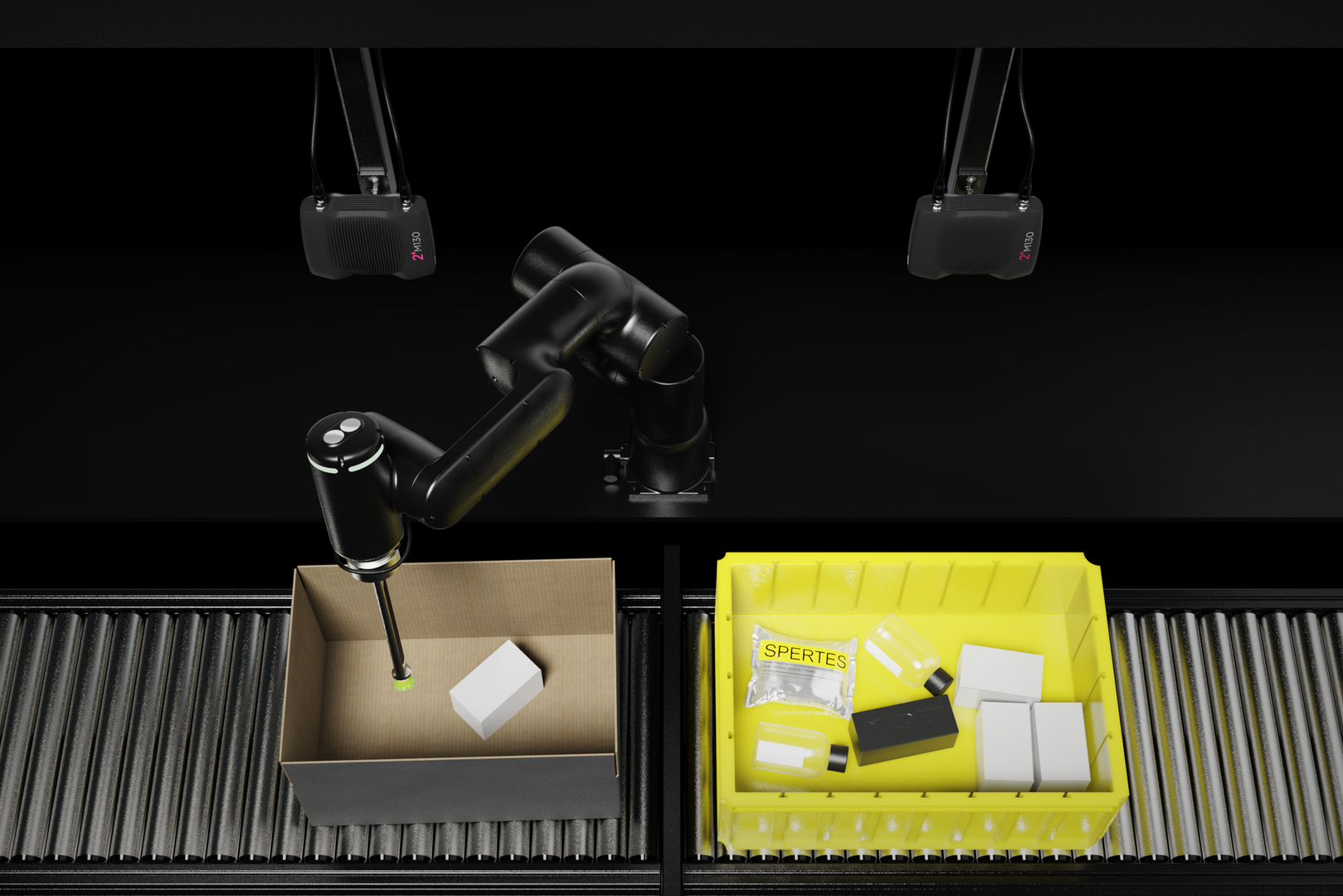

Stationary mounting

로봇은 카메라와 충돌하지 않고 카메라와 빈 사이를 자유롭게 이동할 수 있는 충분한 여유 공간이 있어야 합니다. 빈 상단까지의 총 여유 거리는 여러 요소에 따라 다릅니다. 첫 번째는 총 그리퍼 길이입니다. 그리퍼는 통에 들어가기 전에 완전히 통 위에 있어야 합니다. 두 번째 요소는 로봇이 빈에서 물건을 꺼내는 자세에서 물체의 가장 큰 높이입니다. 로봇이 예를 들어 기계식 그리퍼를 사용하여 물체를 들어 올리면 물체는 그리퍼에 매달려 있게 됩니다. 로봇은 로봇 동작 중에 빈 가장자리와 충돌하지 않고 빈 가장자리 위와 가로질러 개체를 이동해야 합니다. 마지막으로 카메라 크기와 약간의 안전 여유가 있습니다.

On-Arm mounting

카메라는 캡처하는 동안 빈 상단의 전체 길이와 너비를 볼 수 있는 위치에서 로봇에 장착해야 합니다. 이 위치에서 그리퍼는 완전히 빈 외부에 있어야 합니다. 또한 카메라는 피킹 중에 빈 가장자리와 충돌하지 않도록 그리퍼 팁에서 충분히 멀리 장착해야 합니다. 예를 들어 이것은 45도 각도로 촬영하는 경우에도 유지되어야 합니다.

Spatial resolution

이미징 거리를 선택할 때 공간 해상도(Spatial resolution)는 중요한 요소입니다. 공간 해상도 요구 사항을 찾으려면 원하는 최대 이미징 거리에서 볼 수 있는 가장 작은 개체 기능을 고려해야 합니다. 연습으로 1cm x 1cm 크기의 정육면체를 가져옵니다. 1mm의 공간 분해능은 각 차원에서 8-10포인트, 즉 64-100포인트를 제공합니다. 이 포인트 수는 포인트 클라우드에서 객체를 감지하고 피킹 포즈를 추정하기에 충분해야 합니다. 안전을 위해 대부분의 개체에 대해 0.5 - 0.8mm의 공간 해상도를 권장하고 작은 개체 및 미세한 디테일/작은 특징이 있는 개체에 대해서는 0.25 - 0.5를 권장합니다.

사용자 지정 장면이 있거나 다른 빈을 사용하는 경우 언제든지 Calculate FOV and Imaging Distance 이나 Mounting Specifications 다이어그램을 통해 관련 내용을 확인할 수 있습니다. 올바른 카메라 모델을 선택할 때 Calculate Depth of Focus 도 중요합니다.

다음 섹션은 최상의 이미징 결과를 위한 카메라의 올바른 위치 지정 correct positioning of the camera 에 대해 설명합니다.
